ソフトダウンステー 重量扉用 HDS-20型 2本使い用 [HDS-20型]

ソフトダウンステー 重量扉用 HDS-20型 2本使い用 [HDS-20型]

販売価格: 5,870円~35,270円(税込)

オプションにより価格が変わる場合もあります。

品番:
購入単位:
数量:

商品詳細

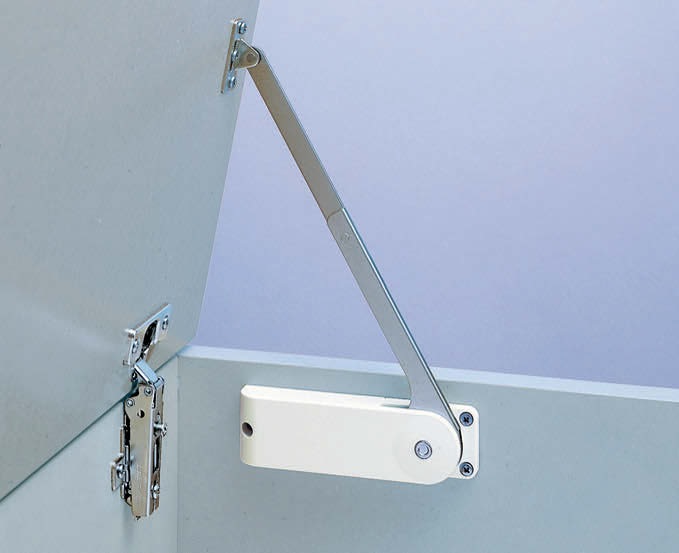

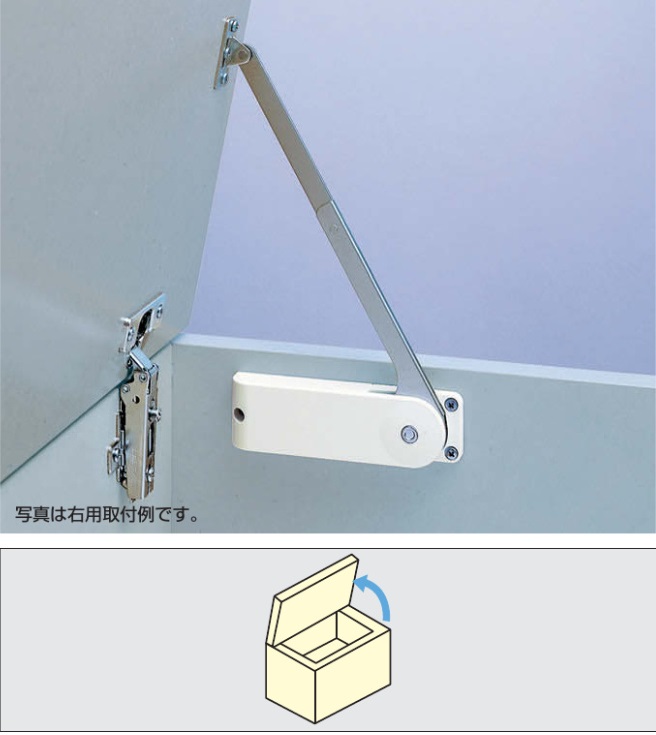

ソフトダウンステー 重量扉用 HDS-20型 2本使い用

ソフトダウンステー,ステー,ソフトステイ


特 長
● ラプコン機構を搭載した上蓋用の重量扉用ソフトダウンステーです。
● 吊元丁番は一軸丁番(平丁番)、またはスライド丁番 230-26/19Tが最適です。

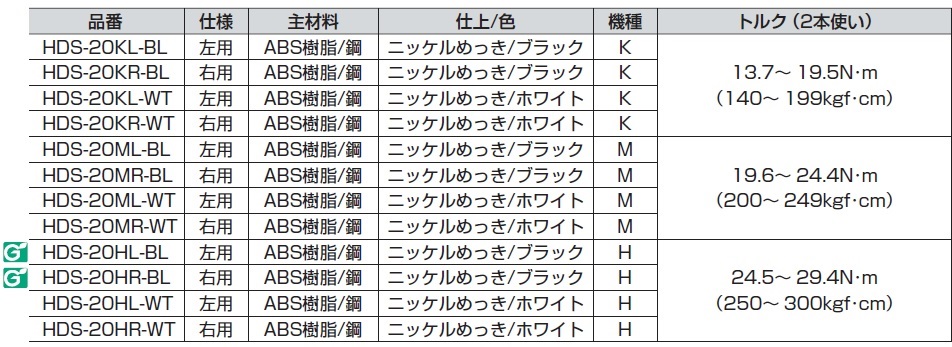

ステーの選定

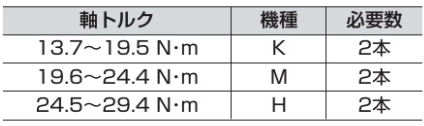

 扉のモーメントに応じて3機種の中から選べます。

軸トルク


扉の最大モーメント
 =扉質量(kg)×9.80665×回転軸中心から重心位置までの距離(m)
注 意
●左右の勝手違いがあります。
●扉1枚あたり、左用、右用が各1ヶずつ必要です。
● 扉を開く時、開き角度70°以上に押し上げないでください。また、無理な力を加えての開閉動作はおやめください。
● 軸トルクは扉、ハンドルなどのトルクを合算してお求めください。
● ねじ用接着剤を使用する場合は、樹脂部を侵さないものをお使いください。
別売品
●推奨スライド丁番 230-26/19T
●一軸丁番(平丁番)
付属品
●取付座金
●十字穴付バインドタッピンねじ3.5×15

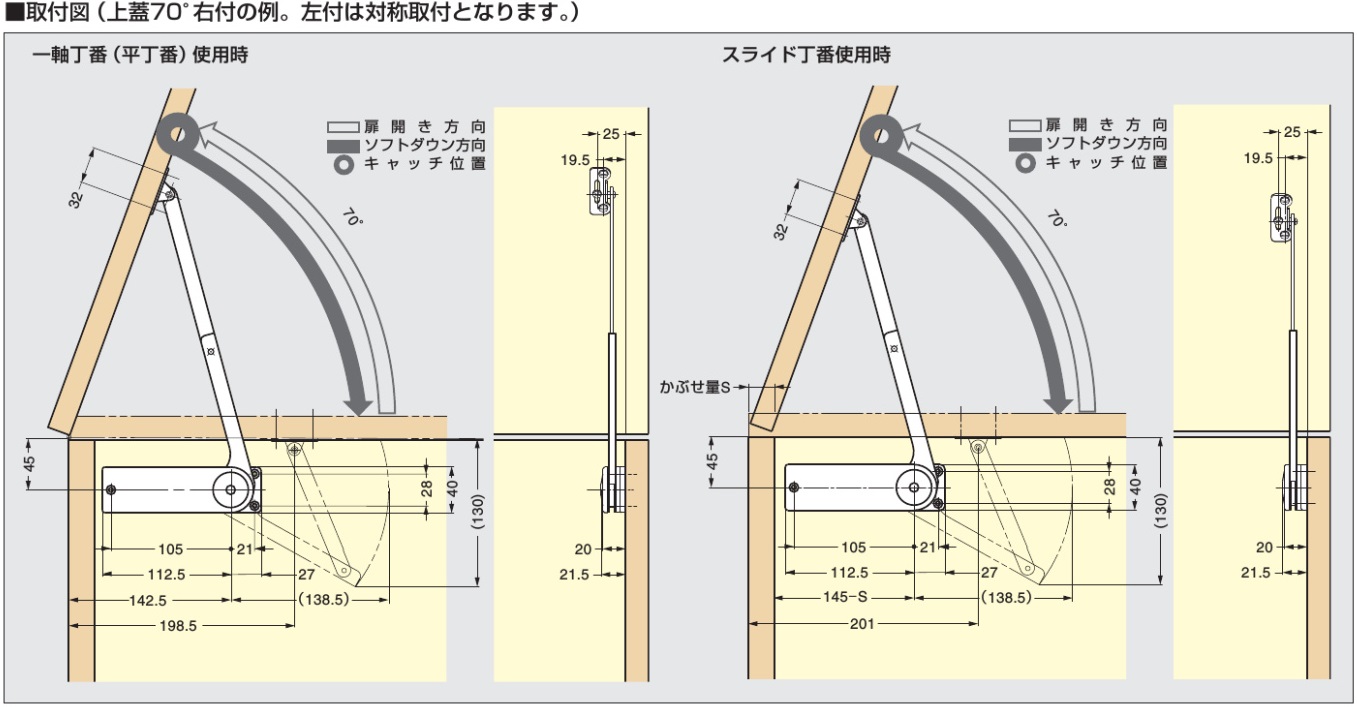

ステー取付図,一軸丁番使用時,スライド丁番使用時
