水平折戸ユニット HBFN型 [HBFN]

水平折戸ユニット HBFN型 [HBFN]

販売価格: 18,040円~144,760円(税込)

オプションにより価格が変わる場合もあります。

仕様:品番(1セット):
購入単位:
数量:

商品詳細

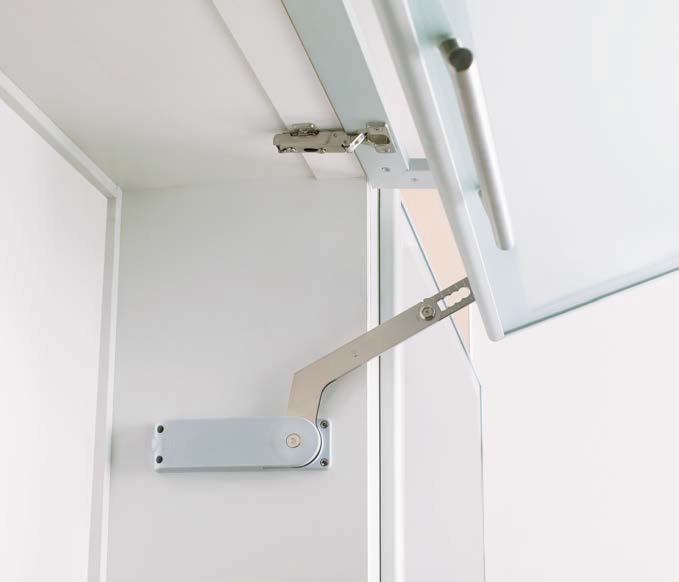

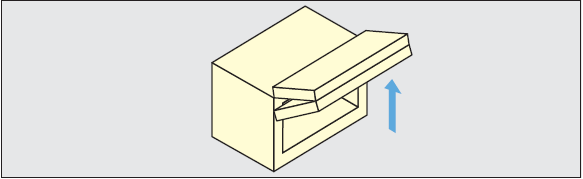

水平折戸ユニット HBFN型 【送料無料】

ソフトダウンステー,ステー,ダンパー


ソフトダウンステー,ステー,ダンパー



【特 長】
●オリジナルメカニズム《ラプコン》の働きにより、扉の閉止動作をソフト&スムーズにコントロールします。
●全閉時、全開時は扉を保持し、閉止動作中に手を離しても扉はソフトに閉じます。
●20mm、45mmのアルミ枠に対応した取付座金を別売でご用意しています。
●アームサイズは2種類あります。さらにアームの長さを調節することで、扉高さ260〜 420mmに対応できます。
【注 意】
●ユニット本体1セットにつき、別売の取付座金が1セット必要です。
●扉を筐体(キャビネット)に取り付けるための丁番は付属していません。別途、スライド丁番(かぶせ仕様・開き角度105゜以上)を準備してください。
推奨丁番:ランプ印 スライド丁番 230-C26/19T(キャッチ付)
●上扉と下扉をつなぐオフセットヒンジは2 ヶ付属しています。扉幅が600mm を超える場合は、別途追加でご注文ください。
●キャビネットおよび扉の設計の際、本製品の取付位置は指定寸法、水平、垂直度を必ず守ってください。
●扉を開けやすくするため、ハンドルを下扉の取付座金中央より上に取り付けることをおすすめします。
● 扉質量は扉、ハンドルなどの質量を合算してお求めください。
● ねじ用接着剤を使用する場合は、樹脂部分を侵さないものをお使いください。

送料無料です。
※物件等で10個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)
【別売品】
●取付座金 HBFN-SZ、HBFN-AZ-S
●スライド丁番 230-26/19T(キャッチなし)
●スライド丁番 230-C26/19T(キャッチあり)
【付属品】
●オフセットヒンジ HBFN-CH(2ヶ)
●十字穴付バインドタッピンねじ3.5×15


【オフセットヒンジ】
(本体に2ヶ付属、扉幅が600mmを超える場合に追加注文必要)

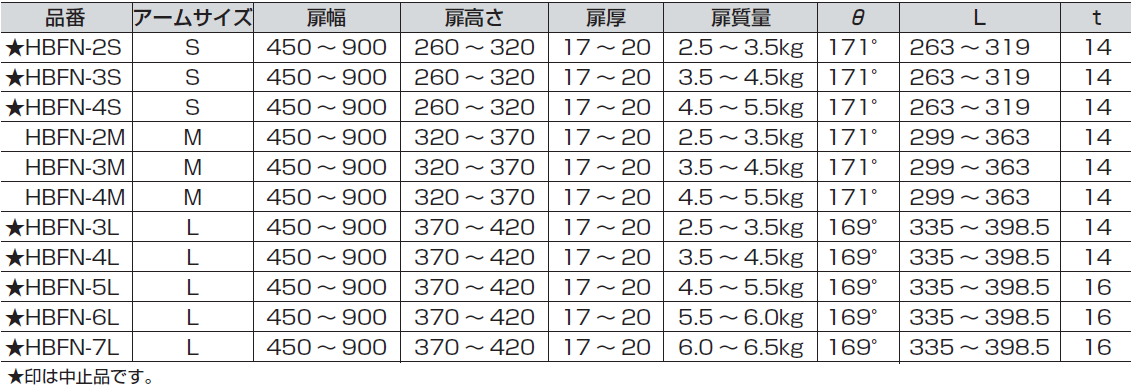

【本体】(左右各1本/ 1セット)


     ※数値は扉1枚あたりの値です。キャビネット1ヶに対し、扉は2枚必要です。

【取付例】
※本図は、パッキン付扉仕様の寸法です。パッキンを使用しない場合は、本体の取付位置をパッキン厚A分、背板側にずらしてください。

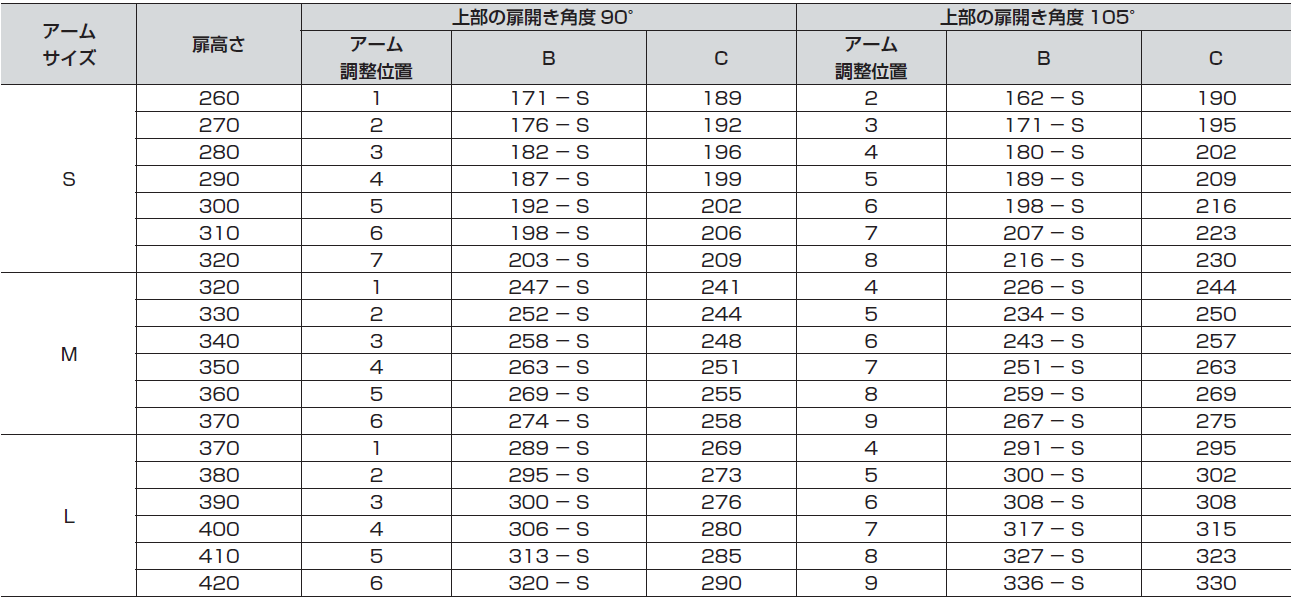

アームサイズと各取付寸法
