ワンタッチスライド丁番 W151 広角度タイプ カップ径φ35/150°開き [W151-26-18T,W151-C26-18T,W151-D26-18T]

ワンタッチスライド丁番 W151 広角度タイプ カップ径φ35/150°開き [W151-26-18T,W151-C26-18T,W151-D26-18T]

販売価格: 3,091円~11,605円(税込)

オプションにより価格が変わる場合もあります。

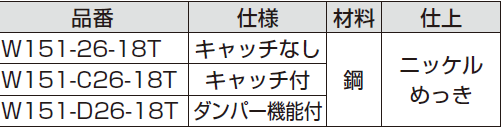

仕様:品番:
購入単位:
数量:

商品詳細

ワンタッチスライド丁番 W151広角度タイプ

内蔵のソフトクローズダンパーにより、扉がゆっくりとスムーズに閉まり、動きに高級感をあたえます。


スライド丁番,丁番

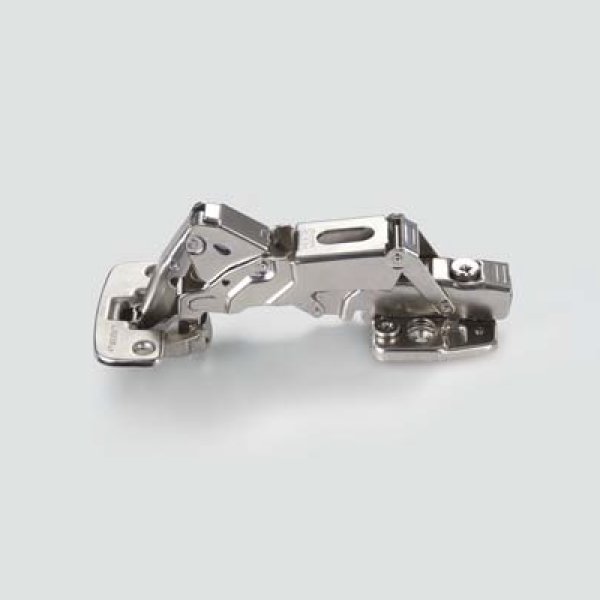

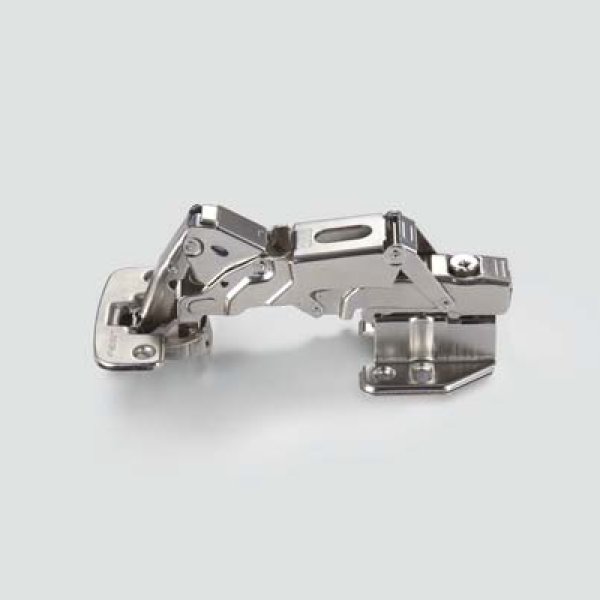

写真はマウンティングプレート150-P4W-32TH+4(別売)との組み合わせです。

取り付けには別売のマウンティングプレートが必要です。別途ご注文ください。

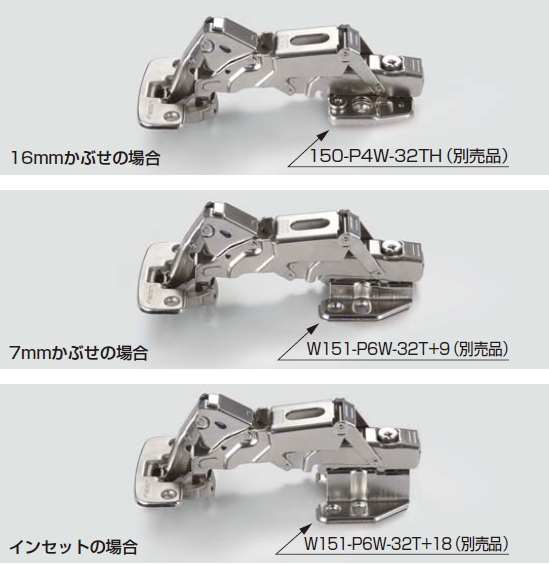

●マウンティングプレートを変えることで、異なるかぶせ量に対応できます。
●扉の三次元調整ができます
(前後+3/-1mm、かぶせ量〔左右〕±2mm、上下±2mm
〔別売の151シリーズ座金で調整〕)。
ワンタッチスライド丁番 151シリーズの特長詳細はコチラから

別売品
151シリーズ マウンティングプレート(取付座金)はコチラから
●W151シリーズ マウンティングプレート(取付座金)
注 意
●ダンパー機能付仕様と、キャッチなし・キャッチ付仕様との併用は推奨しません。
●かぶせ量調整ねじは、±2mmの範囲で調整してください。
●かぶせ量を最大にすると、扉が外しにくいことがあります。かぶせ量を減らすと、丁番を外せます。

送料無料です。
※物件等で10個以上をご使用の場合、
 また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書を
  ご利用下さい。)
推奨ねじ
●呼び径3.5皿頭、または丸皿頭のタッピンねじ、
 もしくは木ねじ

かぶせ量調節ねじは、めねじ部表面より下にならないように調節してください。

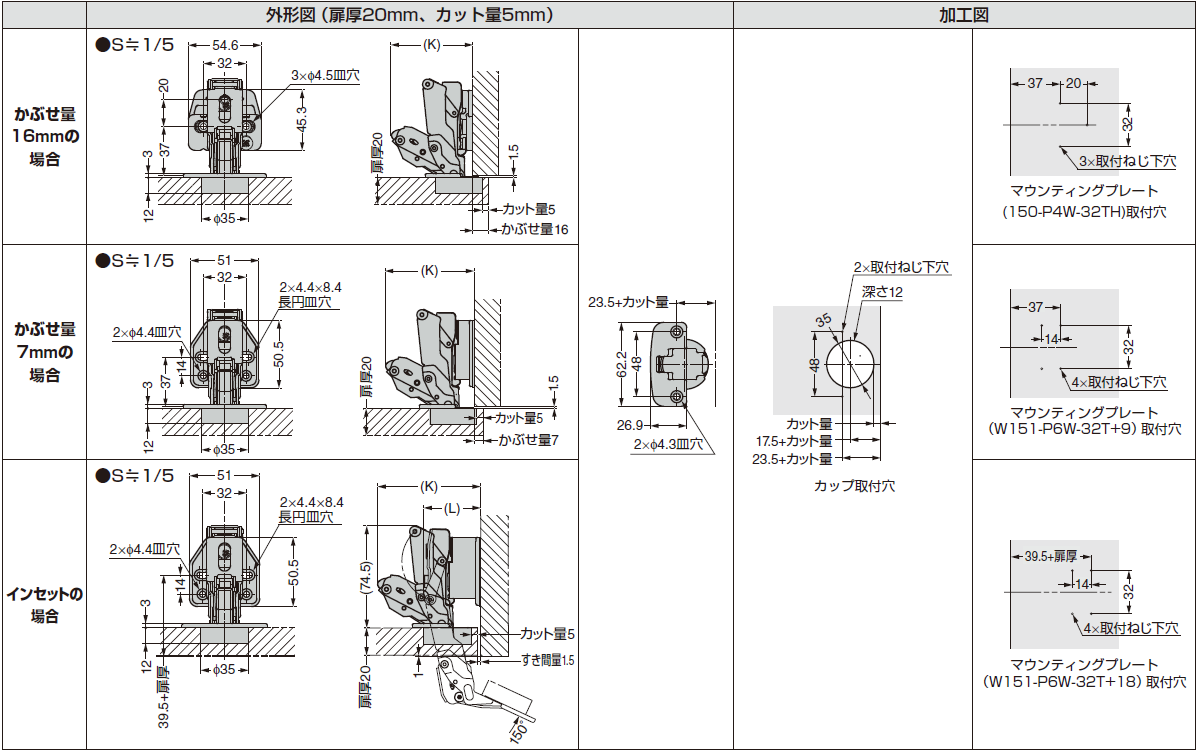

ワンタッチスライド丁番説明図,丁番外形図,加工図

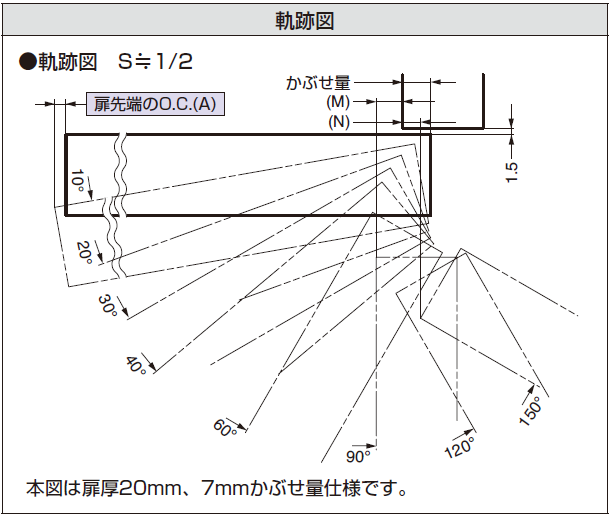

※Lは開いた状態の厚みです。

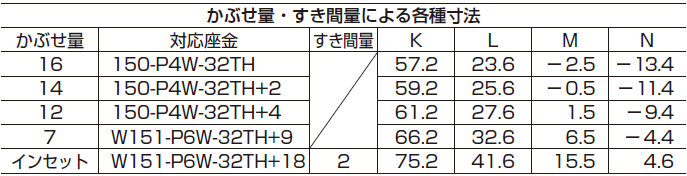

※ M、Nのマイナス寸法は側板の内面より外側へ出た数値を示しています。

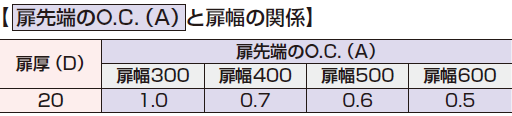

※扉吊元のオープニングクリアランス〈O.C.(B)〉は0mmです。
