ソフトダウンステー NSDX-20(R/L)K [NSDX-20(R/L)K]

ソフトダウンステー NSDX-20(R/L)K [NSDX-20(R/L)K]

販売価格: 4,620円~23,980円(税込)

オプションにより価格が変わる場合もあります。

仕様:品番:
購入単位:
数量:

商品詳細

ソフトダウンステー NSDX-20(R/L)K【送料無料】

ソフトダウンステー,ステー,ソフトステイ

特 長

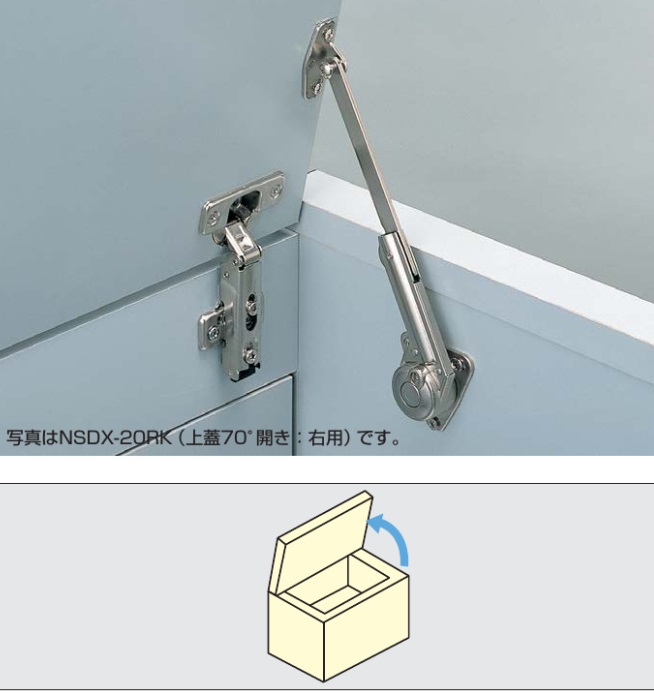

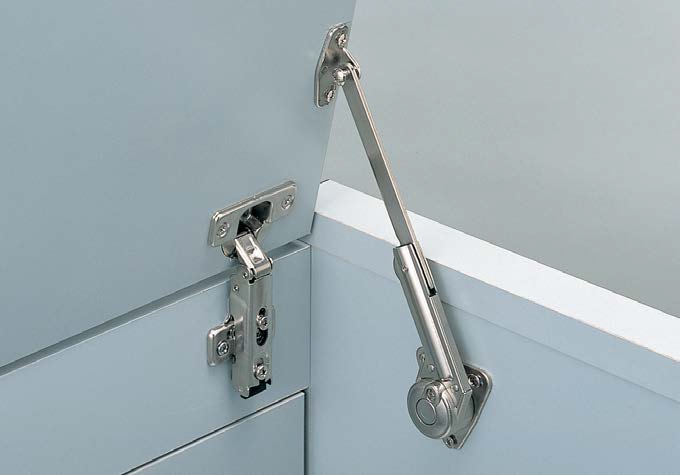

●ラプコン機構を搭載した上蓋用のソフトダウンステーです。
●ドレッサーなどに最適です。
●扉が最大に開いた状態を保持するキャッチを組み込んでいます。
●取付位置により、全開時の角度が70°、105°になります。
● 調整ねじで、扉の開閉速度は調整できますが、製品の許容差や使用状況によって、扉の開閉速度はばらつく場合があります。

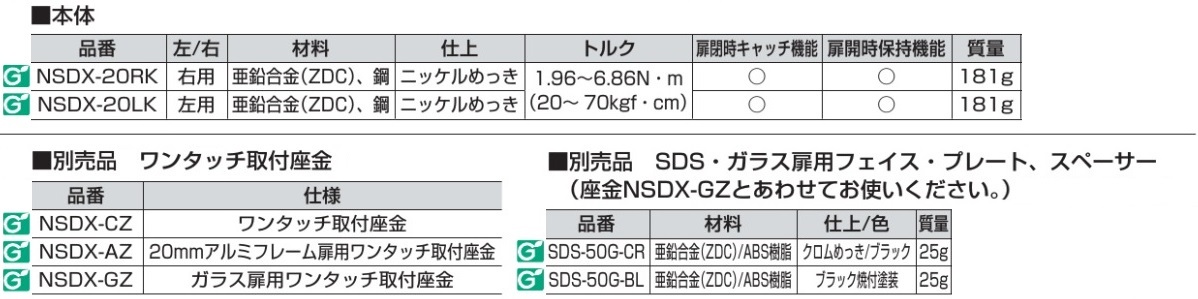

扉のモーメント
●1本使いの場合
扉モーメント= 1.96〜6.86N・m(20〜70kgf・cm)
●2本使いの場合は、上記モーメントの2倍まで対応できます。
扉の最大モーメント= 扉質量(kg)×9.80665×回転軸中心から重心位置までの距離(m)
注 意
●左右の勝手違いがあります。
● キャビネットおよび扉の設計、本品の取付位置は必ず指定寸法、水平、垂直度をお守り下さい。1枚の扉に複数個の製品を使用する場合、取付位置に差異がありますと、いずれかの製品に荷重負担が集中し、製品の寿命や機能に影響する可能性があります。取付時には十分にご注意ください。
●側板および扉への取り付けは、垂直度を確実にお守りください。
● 扉を開くとき、開き角度以上に押し上げないでください。また、閉じる時は、扉を手で持って無理に押し下げないでください。
● モーメントは扉、ハンドルなどのトルクを合算してお求めください。

送料無料です。
※物件等で10個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)
別売品
●一軸丁番(平丁番)
●推奨スライド丁番 230-26/19T
●ワンタッチ取付座金 NSDX-CZ
●ワンタッチ取付座金 NSDX-AZ(20mmアルミフレーム扉用)
●ワンタッチ取付座金 NSDX-GZ(ガラス扉用)
● SDS・ガラス扉用フェイス・プレート、スペーサー(座金NSDXGZ使用時にご注文ください。)
付属品
●取付座金 NSDX-SZ
●十字穴付バインドタッピンねじ3.5×15

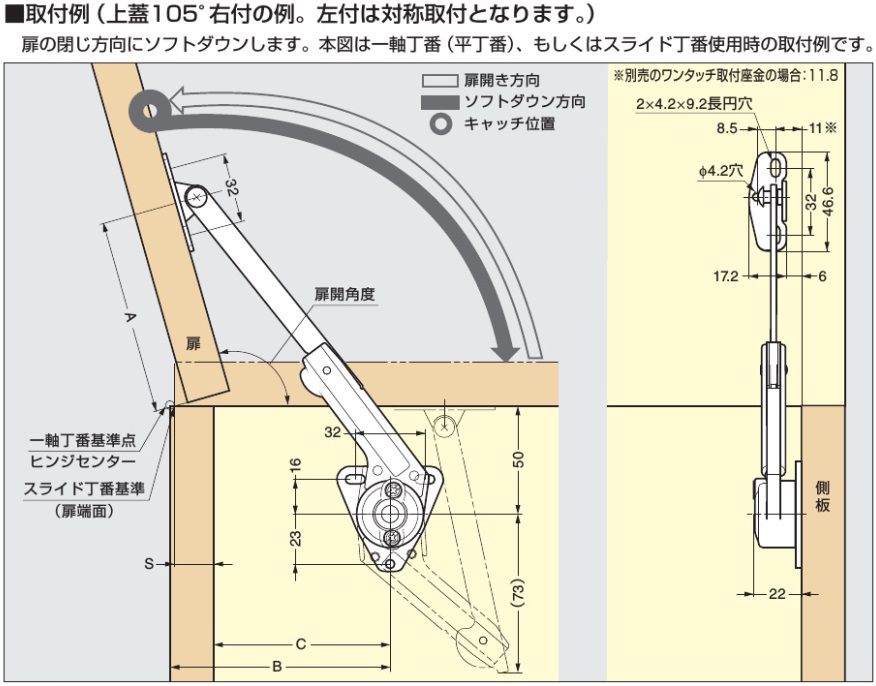

ステー取付例

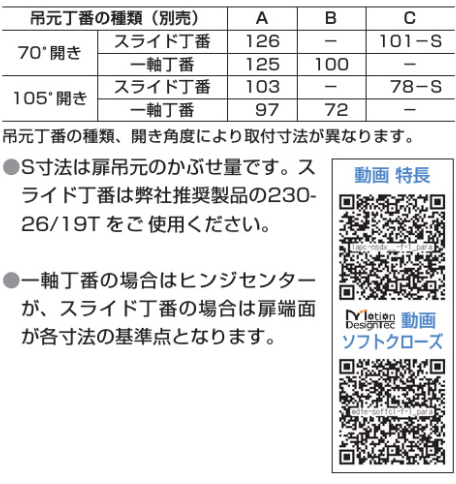

吊元丁番の種類によって
