ソフトダウンステー NSDX-10(R/L)K [NSDX-10(R/L)K]

ソフトダウンステー NSDX-10(R/L)K [NSDX-10(R/L)K]

販売価格: 4,510円~22,990円(税込)

オプションにより価格が変わる場合もあります。

仕様:品番:
購入単位:
数量:

商品詳細

ソフトダウンステー NSDX-10(R/L)K【送料無料】

ソフトダウンステー,ステー,ソフトステイ

特 長

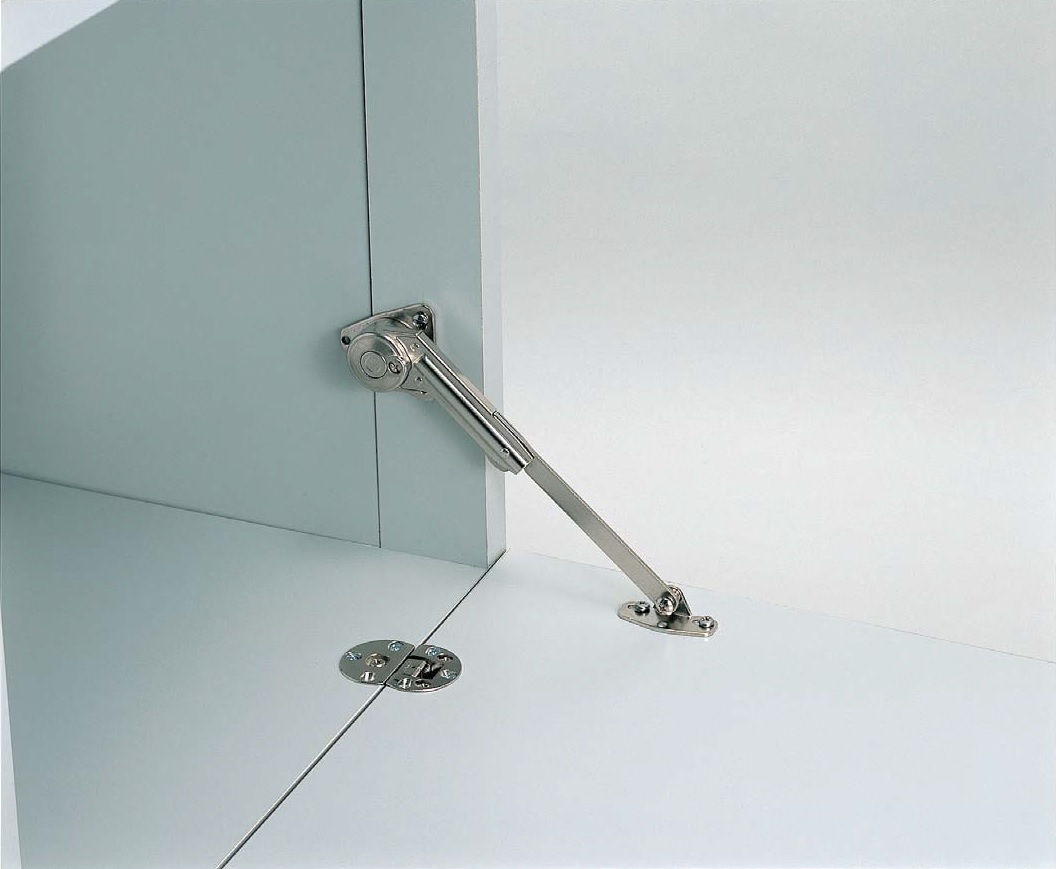

● ラプコン機構を搭載した下開き扉用のソフトダウンステーです。
● ライティングデスクなどに最適です。
● 扉が閉じた状態を保持するキャッチを組み込んでいます。
● 調整ねじで、扉の開閉速度は調整できますが、製品の許容差や使用状況によって、扉の開閉速度はばらつく場合があります。

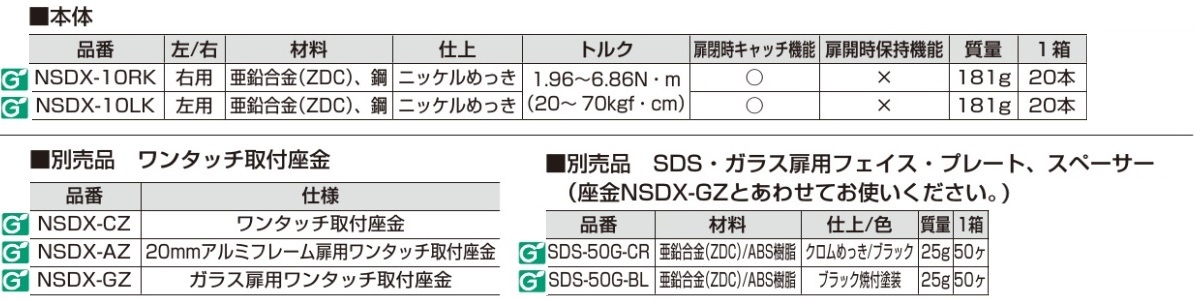

扉のモーメント
● 1本使いの場合
扉モーメント=1.96〜6.86N・m(20〜70kgf・cm)
● 2本使いの場合は、上記モーメントの2倍まで対応できます。
扉の最大モーメント= 扉質量(kg)×9.80665×回転軸中心から重心位置までの距離(m)
注 意
● 左右の勝手違いがあります。
● キャビネットおよび扉の設計、本品の取付位置は必ず指定寸法、水平、垂直度をお守り下さい。1枚の扉に複数個の製品を使用する場合、取付位置に差異がありますと、いずれかの製品に荷重負担が集中し、製品の寿命や機能に影響する可能性があります。取付時には十分にご注意ください。
● 開いた扉面に物を置いたり、扉面上で作業などを行う場合は、本ステー以外に扉を支える支柱、または補強材が必要です。
● モーメントは扉、ハンドルなどのトルクを合算してお求めください。

送料無料です。
※物件等で10個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)
別売品
● 一軸丁番(平丁番)

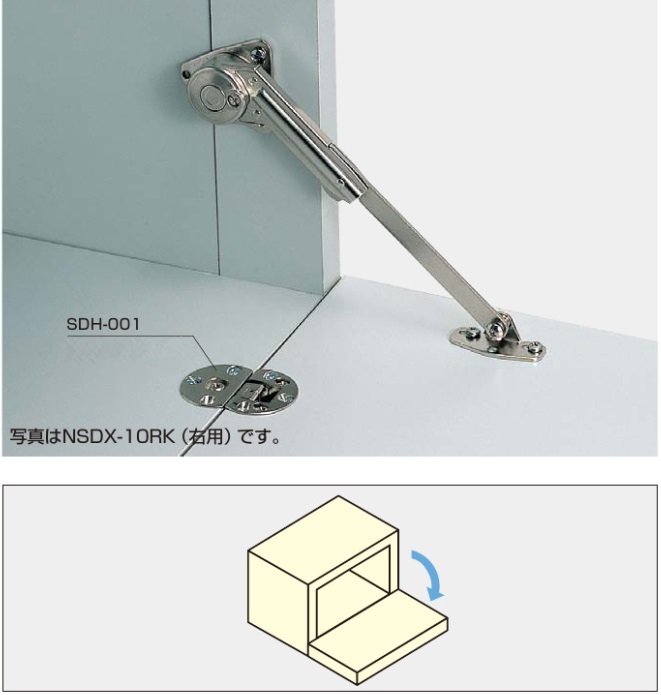

● ドロップ丁番 SDH-001型
● ドロップ丁番 SDH-P型
●ガラス扉用ドロップ丁番 SDH-G
● ワンタッチ取付座金 NSDX-CZ
● ワンタッチ取付座金 NSDX-AZ(20mmアルミフレーム扉用)
● ワンタッチ取付座金 NSDX-GZ(ガラス扉用)
● SDS・ガラス扉用フェイス・プレート、スペーサー(座金NSDXGZ使用時にご注文ください。)
付属品
● 取付座金 NSDX-SZ
● 十字穴付バインドタッピンねじ3.5×15

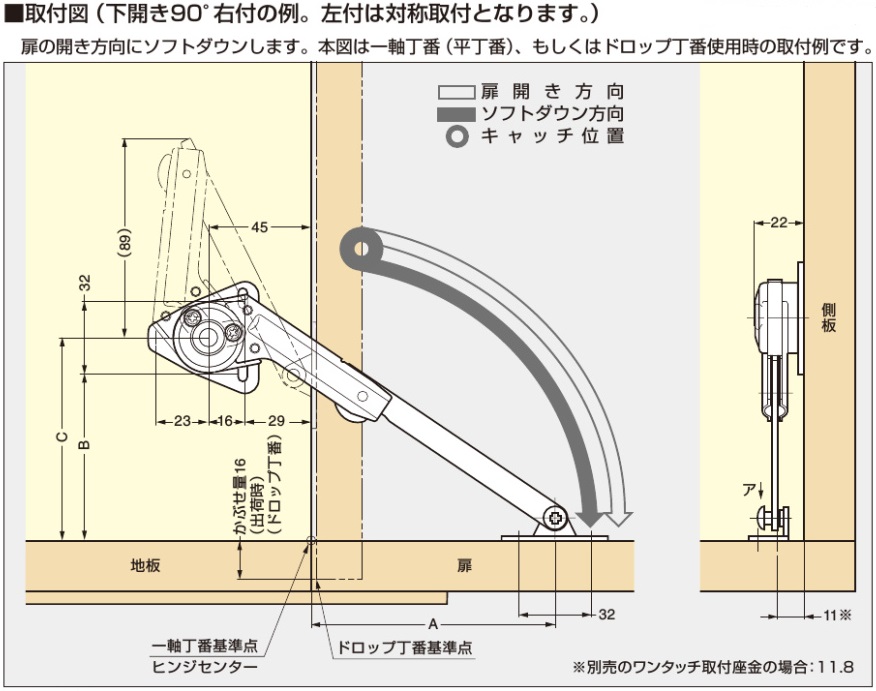

取付図,ソフトダウン

吊元丁番の種類,座金の取付位置
