ソフトダウンステー SDS-200型、SDS-201型、SDS-210型 [SDS-200型、SDS-201型、SDS-210型]

ソフトダウンステー SDS-200型、SDS-201型、SDS-210型 [SDS-200型、SDS-201型、SDS-210型]

販売価格: 4,389円~21,901円(税込)

オプションにより価格が変わる場合もあります。

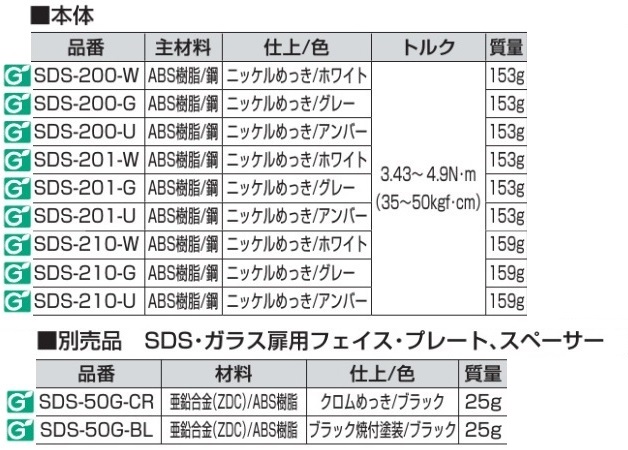

仕様:品番:
購入単位:
数量:

商品詳細

ソフトダウンステー SDS-200型、SDS-201型、SDS-210型【送料無料】

ソフトダウンステー,ステー,ソフトステイ

特 長

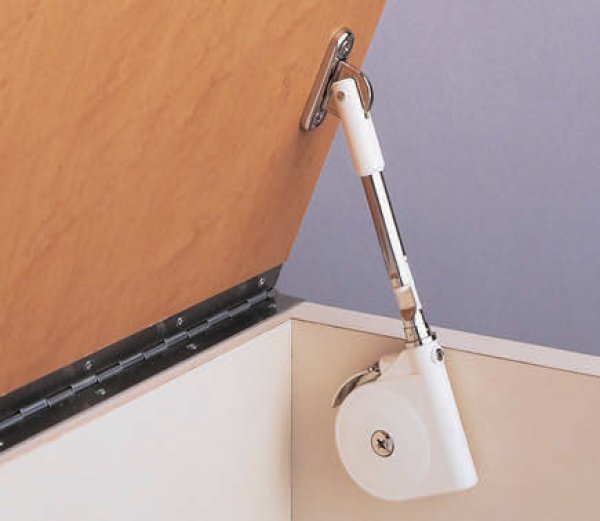

●ラプコン機構を搭載した上蓋用のソフトダウンステーです。
●ドレッサーなどに最適です。
●左右兼用で、取り付けが簡単です。
●扉が最大に開いた状態で保持します。
●扉開き角度、吊元丁番(別売)の種類により、3タイプあります。
 SDS-200型:扉開き角度70°※、一軸丁番(平丁番)
 SDS-201型:扉開き角度70°※、スライド丁番
 SDS-210型(広角度開き仕様):扉開き角度105°※、一軸丁番(平丁番)、またはスライド丁番

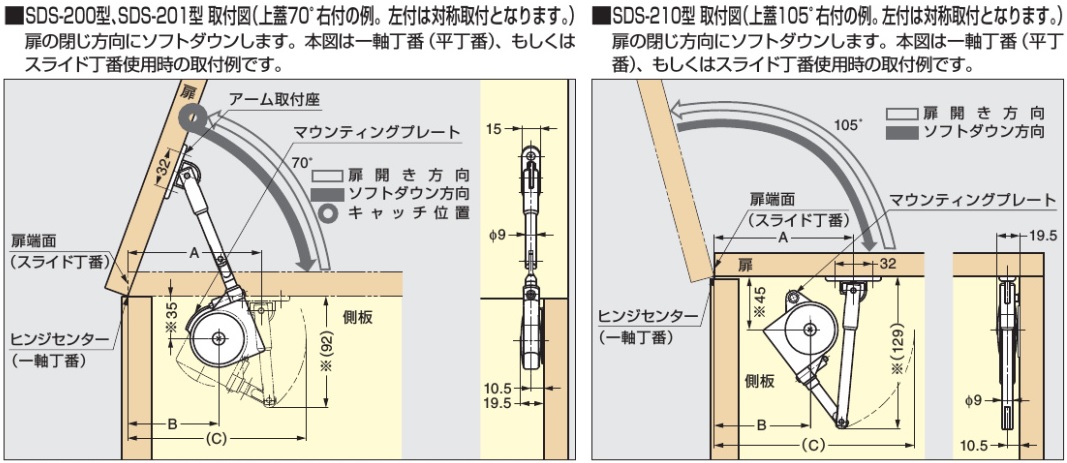

 ※ 下記「取付図」の取付位置における扉の全開角度です。
扉のモーメント
●1本使いの場合
扉モーメント=3.43〜4.9N・m(35〜50kgf・cm)
●2本使いの場合は、上記モーメントの2倍まで対応できます。
扉の最大モーメント=扉質量(kg)×9.80665×回転軸中心から重心位置までの距離(m)
注 意
● キャビネットおよび扉の設計、本品の取付位置は必ず指定寸法、水平、垂直度をお守りください。1枚の扉に複数個の製品を使用する場合、取付位置に差異がありますと、いずれかの製品に荷重負担が集中し、製品の寿命や機能に影響する可能性があります。取付時には十分にご注意ください。
● 扉を開く時、開き角度以上に押し上げないでください。また扉を閉じる時、無理に押し下げないでください。
● モーメントは扉、ハンドルなどのトルクを合算してお求めください。
●ねじ用接着剤を使用する場合は、樹脂部分を侵さないものをお使いください。

送料無料です。
※物件等で10個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)
別売品
●一軸丁番(平丁番)
● 推奨スライド丁番 230-26/19T、230-26/0T 木扉・板金扉用
● 推奨スライド丁番 G230-32/19T、G230-32/0T ガラス扉用
● 推奨スライド丁番 GM100-32/19、GM100-32/0 ガラス扉用
●SDS・ガラス扉用フェイス・プレート、スペーサー
付属品

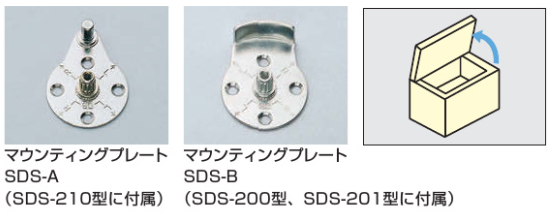

●マウンティングプレート
●十字穴付皿タッピンねじ3.5×14

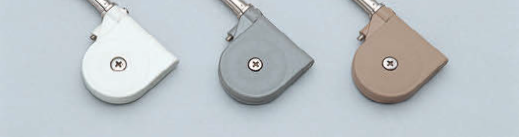

ソフトダウンステー,ステー,ソフトステイ

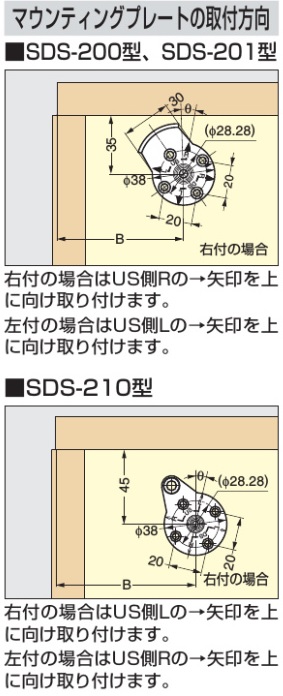

ソフトダウンステー,マウンティングプレートマウンティングプレートの取付方向

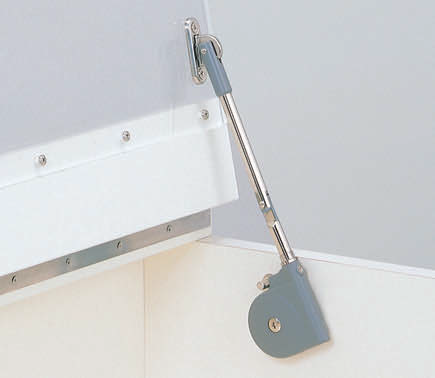

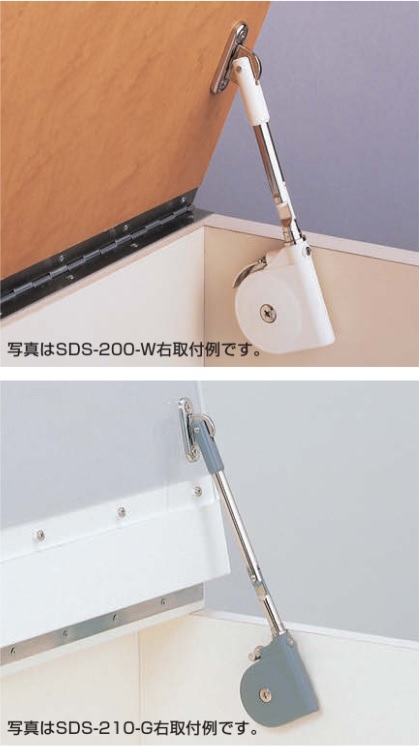

ソフトダウンステー取付

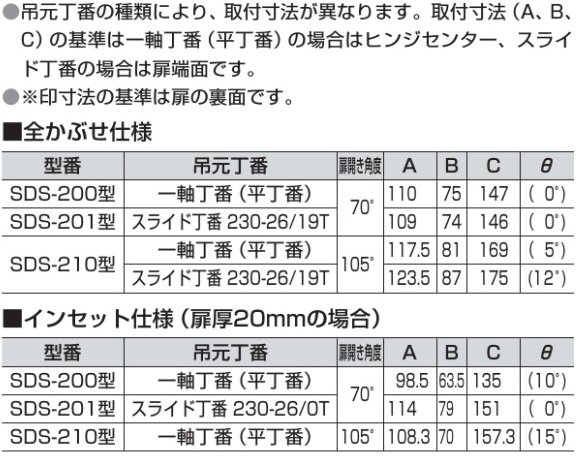

吊元丁番の種類,全かぶせ仕様
