ソフトダウンステー SDS-100型、SDS-C100型 [SDS-100型、SDS-C100型]

ソフトダウンステー SDS-100型、SDS-C100型 [SDS-100型、SDS-C100型]

販売価格: 3,927円~17,743円(税込)

オプションにより価格が変わる場合もあります。

仕様:品番:
購入単位:
数量:

商品詳細

ソフトダウンステー SDS-100型、SDS-C100型【送料無料】

ソフトダウンステー,ステー,ソフトステイ

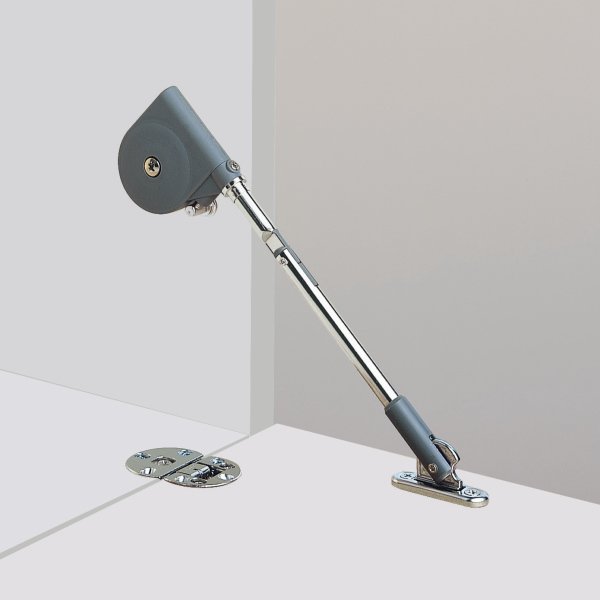

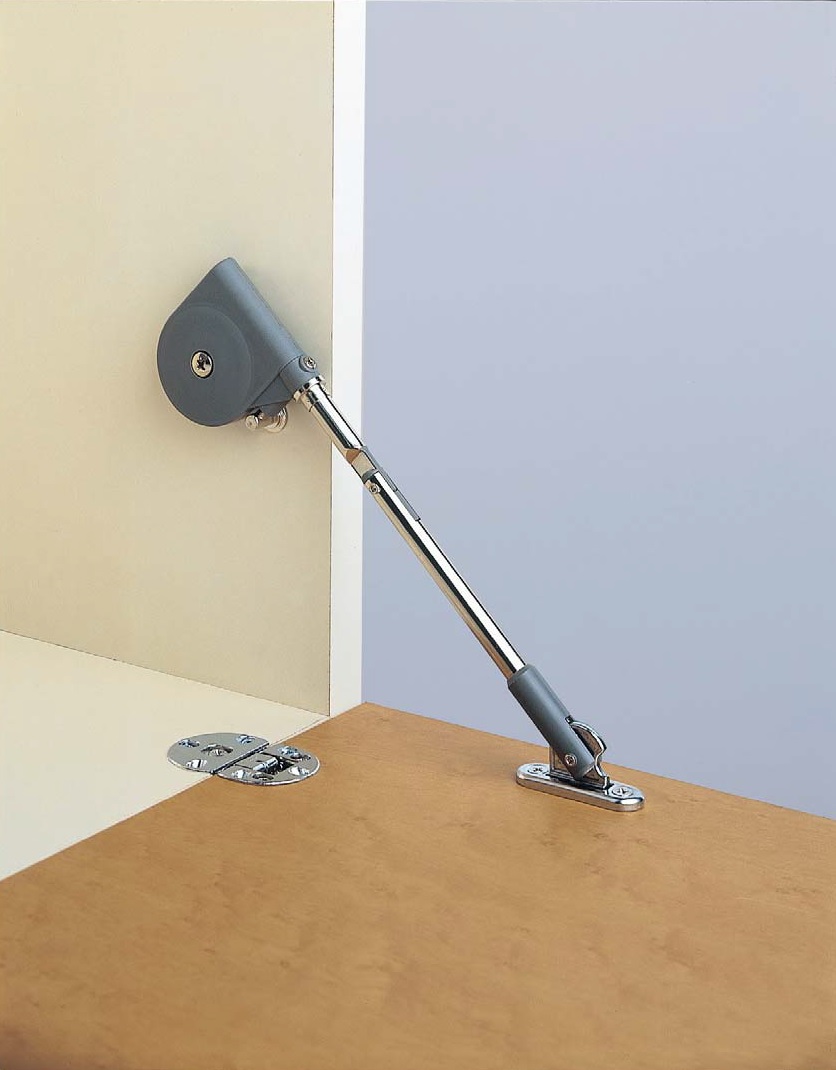

ソフトダウンステー取付図

特 長
●ラプコン機構を搭載した下開き扉用のソフトダウンステーです。
●ライティングデスクなどに最適です。
●左右兼用で、取り付けが簡単です。

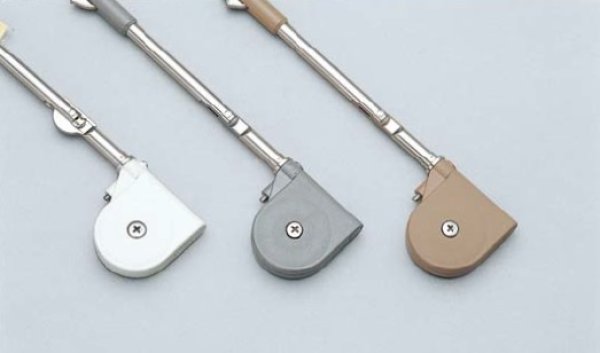

●ブラック色のキャッチなしタイプ SDS-100-Bが新しく加わりました。
● SDS-C100(キャッチ付)には扉が閉じた状態を保持するキャッチを組み込んでいます。SDS-100(キャッチなし)を使用する場合は、別にキャッチが必要です。
● 吊元丁番は一軸丁番(平丁番)、または3方向調節式のドロップ丁番SDH-001型、ドロップ丁番 SDH-P型 が最適です。

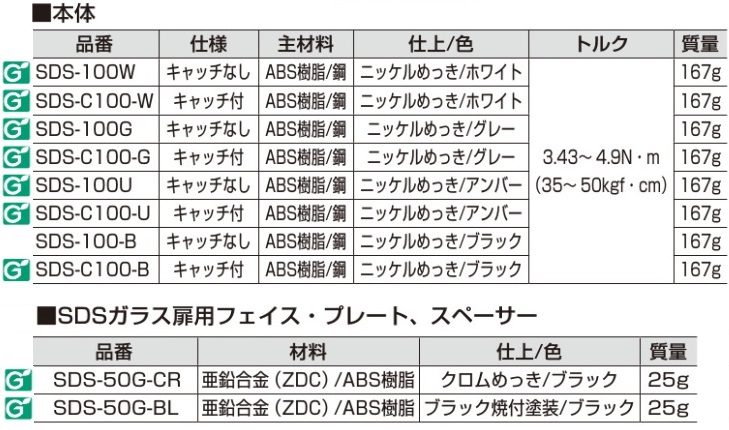

扉のモーメント
●1本使いの場合
扉モーメント=3.43〜 4.9N・m(35〜 50kgf・cm)
●2本使いの場合は、上記モーメントの2倍まで対応できます。
扉の最大モーメント=扉質量(kg)×9.80665×回転軸中心から重心位置までの距離(m)
注 意
● 開いた扉面に物を置いたり、扉面上で作業などを行う場合は、本ステー以外に扉を支える支柱、または補強材が必要です。
● モーメントは扉、ハンドルなどの質量を合算してお求めください。
●ねじ用接着剤を使用する場合は、樹脂部分を侵さないものをお使いください。

送料無料です。
※物件等で10個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)
別売品
●一軸丁番(平丁番)
●ドロップ丁番 SDH-001型
●ドロップ丁番 SDH-P型
●ガラス扉用ドロップ丁番 SDH-G
●2枚合長丁番
●SDSガラス扉用フェイス・プレート、スペーサー
付属品
●マウンティングプレート SDS-A
●十字穴付皿タッピンねじ3.5×14

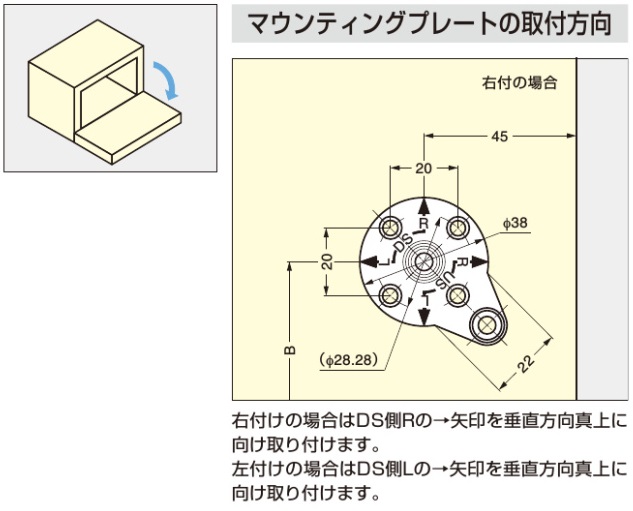

マウンティングプレートの取付方向

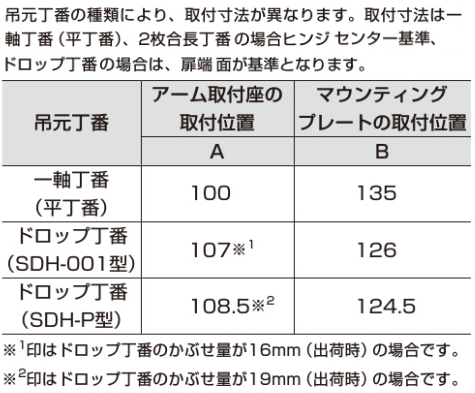

ドロップ丁番取付位置




見積り依頼シート
お見積りをご希望の方は、
以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、
必要事項をご記入の上、FAXまたは、メールでお送りください。
折り返し、こちらからお見積りをさせていただきます。
FAX番号: 03-6766-8971、メールアドレス: info@comfortmk.com

PDFファイル/約101KB    エクセルファイル/約47KB
★ダウンロード&保存するには、リンクをマウスで右クリック(Macintosh の場合はしばらくクリック)して、
[対象をファイルに保存]などのメニューから保存を行ってください。
