コンパクトソフトダウンステー CSD-10-TV型 簡単取付タイプ [CSD-10-TV型]

コンパクトソフトダウンステー CSD-10-TV型 簡単取付タイプ [CSD-10-TV型]

販売価格: 4,565円~24,475円(税込)

オプションにより価格が変わる場合もあります。

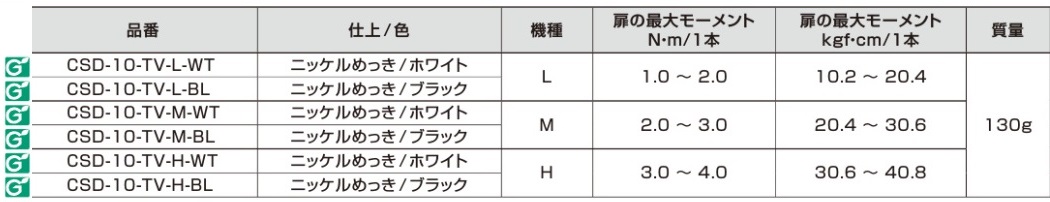

仕様:品番:
購入単位:
数量:

商品詳細

コンパクトソフトダウンステー CSD-10-TV型 簡単取付タイプ【送料無料】

ソフトダウンステー,ステー,ソフトステイ

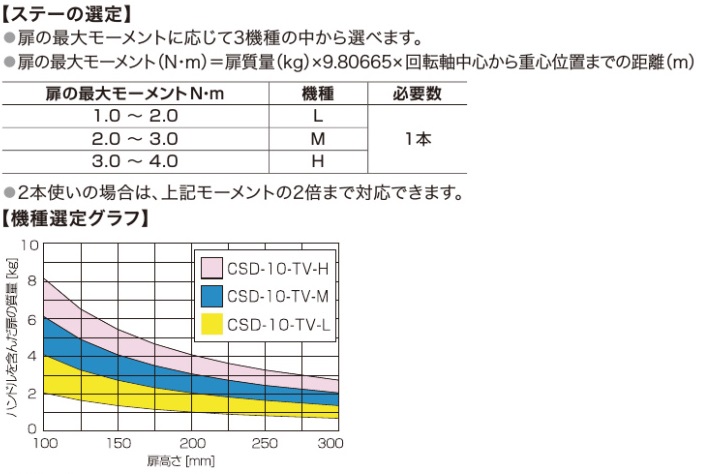

ステーの選定,機種選定グラフ

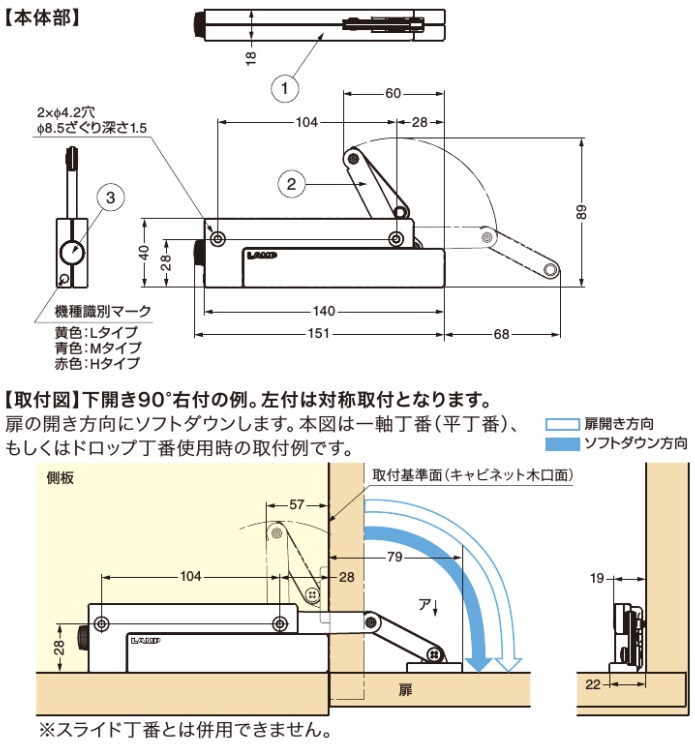

取付図,扉の開き方向にソフトダウン

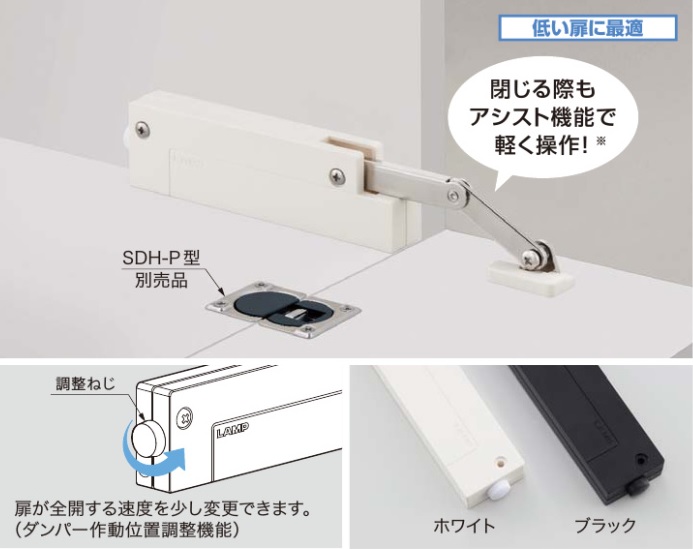

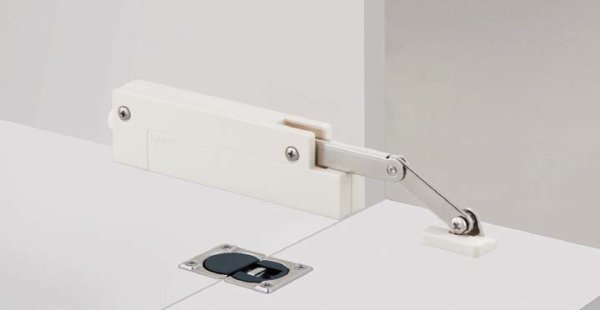

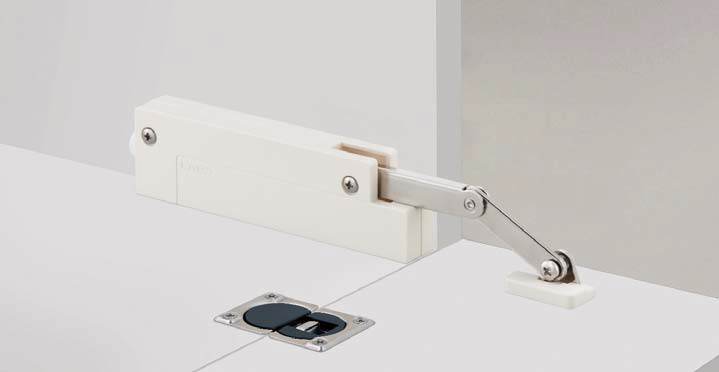

●ラプコン機構を搭載した小型の下開き扉用ソフトダウンステーです。
●木口面にユニットを合わせてねじ止めするだけで簡単に施工
できます。
●座金もテンプレートで簡単に位置出しできます。
●扉を閉じる際は、ダンパーの抵抗がなくなりアシストも働くため、
軽く操作できます。(※機種M・Hのみ)

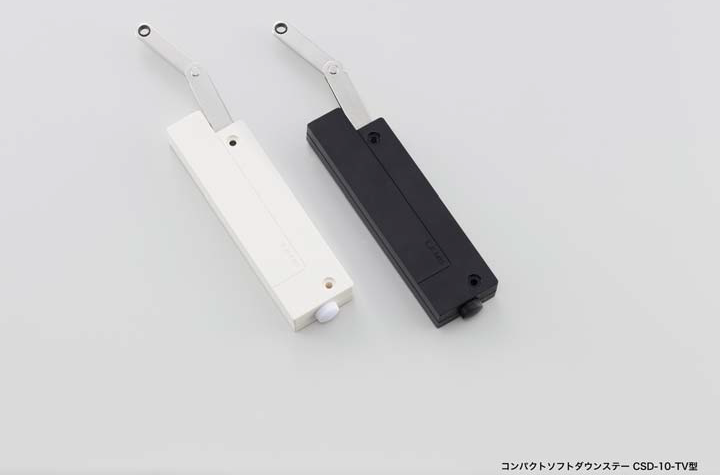

●左右兼用です。
●キャビネット底面に取り付けるため、従来のステーよりも高さ
方向のデッドスペースを少なくできます。
●座金もカバーをつけることで本体と色を合わせられます。

【仕様】
使用温度:0℃〜40℃
【別売品】
●一軸丁番(平丁番)
●ドロップ丁番SDH-P 型
●ドロップ丁番SDH-001
【付属品】
●取付座金
●座金カバー
●十字穴付バインドタッピンねじ3.5×30(本体取付用)
●十字穴付バインドタッピンねじ3.5×15(座金取付用)
●バインド小ねじM4×4(本体・座金連結用)
【注 意】
●閉じた際のキャッチ機能はありません。別途キャッチをご用意ください。
●製品の個体差や使用状況によって扉の開き速度はばらつく場合があります。
●キャビネットおよび扉の設計、本品の取付位置は必ず指定寸法、水平、垂直度をお守りください。1枚の扉に複数個の製品を使用する場合、取付位置に差異がありますと、いずれかの製品に荷重負担が集中し、製品の寿命や機能に影響する可能性があります。取付時には十分
にご注意ください。
●側板および扉への取り付けは、垂直度を確実にお守りください。
●開いた扉面に物を置いたり、扉面上で作業などを行う場合は、本ステー以外に扉を支える支柱、または補強材が必要です。
●モーメントは扉、ハンドルなどの質量を合算してお求めください。

送料無料です。
※物件等で10個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)

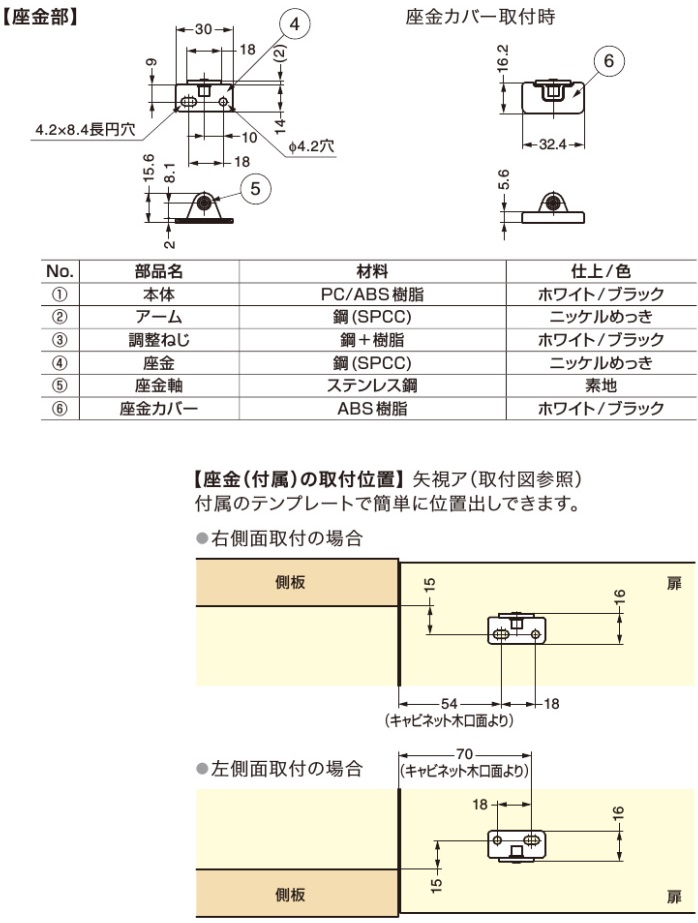

座金の取付位置
