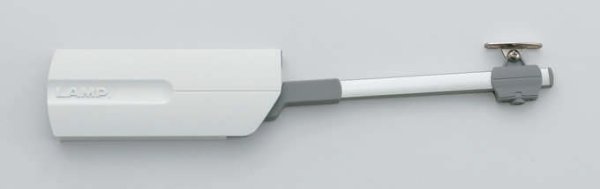

ラプコンステー SLS-ELAN型 [SLS-ELAN型]

ラプコンステー SLS-ELAN型 [SLS-ELAN型]

販売価格: 6,699円~42,691円(税込)

オプションにより価格が変わる場合もあります。

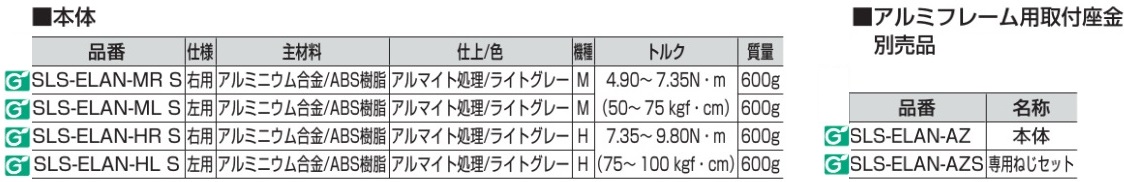

仕様:品番:
購入単位:
数量:

商品詳細

ラプコンステー SLS-ELAN型【送料無料】

ソフトダウンステー,ステー,ソフトステイ


ソフトダウンステー,ラプコン機能による扉のコントロール,リフトアシスト機能


ソフトダウン機能,フリーストップ機能

特 長
● オリジナルメカニズム《ラプコン》の働きにより、扉の開閉動作をソフト&スムーズにコントロールします。2011年度グッドデザイン賞を受賞しました。

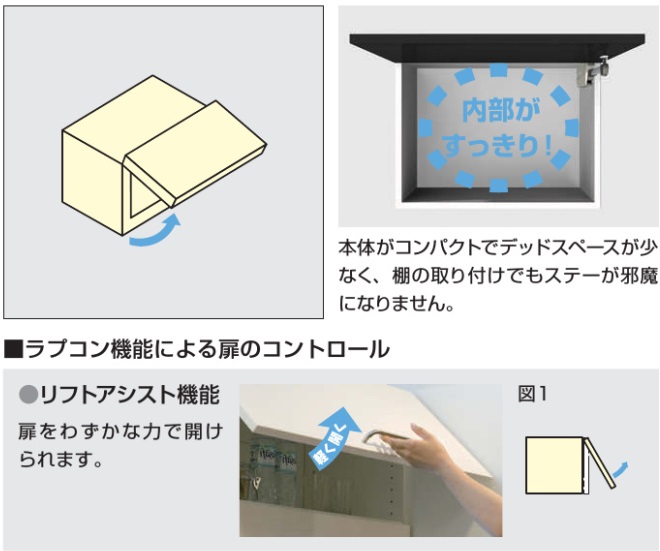

・わずかな力で扉を開けられます(図1参照)。

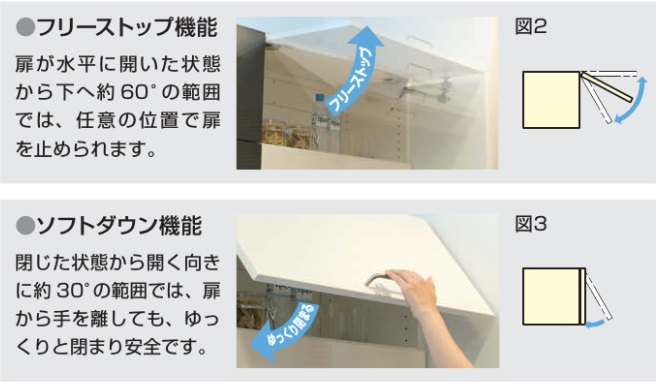

・ 約30°〜全開位置の範囲では、任意の位置で扉を止められます(図2参照)。
・ 約0°〜30°の範囲では、扉から手を離しても、ゆっくりと閉まり安全です(図3参照)。
● キャビネット天板下部に取り付けるため、従来のステーよりも高さ方向のデッドスペースが少なく、棚を取り付ける際もステーが邪魔になりません。
● キャビネット内寸の最小高さは280mmです。(スライド丁番 230-C26/19T使用時)
●左右ともに正面から取り付けできるため、施工が簡単です。

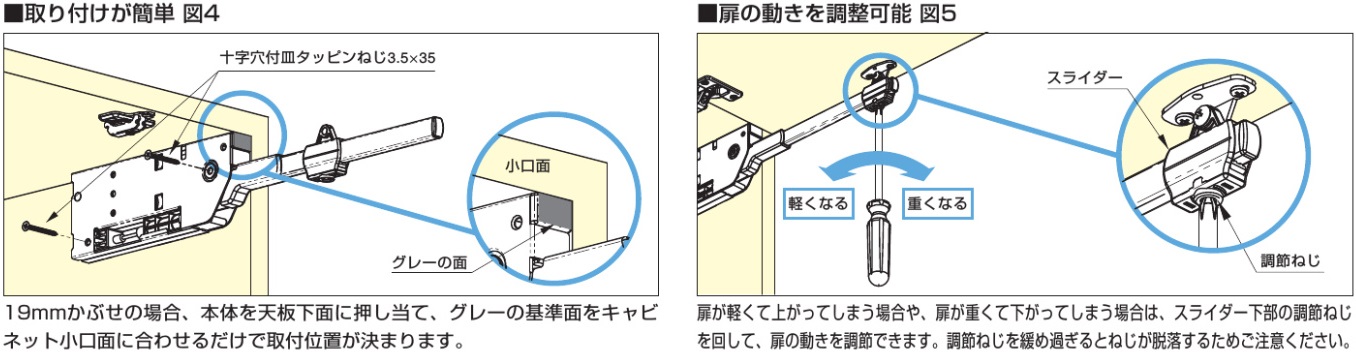

● 19mmかぶせの場合、本体を天板下に押し当て、基準面をキャビネット小口面に合わせれば取付位置が決まるため、取付時の位置合わせが簡単です(図4参照)。
● スライダーのねじを回すことにより、開閉時の操作感を調節できます(図5参照)。
●アルミフレーム扉にも取付可能です。
注 意
●左右の勝手違いがあります。
●開閉は手動で行います。
●取付前のステー単品のアームは、絶対に手で押し下げないでください。アームが跳ね上がってケガをしたり、部品が破損する恐れがあります。
●誤った寸法で取り付けると、扉が閉じないなど正しく機能しないだけでなく、本製品や丁番が破損する原因となります。
●扉を開ききった状態からさらに開くのはおやめください。
●急いで扉を動かすなど、無理な開閉はおやめください。
●使用温度範囲(0℃〜40℃)内でご使用ください。
●使用温度範囲外でのご使用はおやめください。発熱する電子レンジなどを収納するキャビネットには絶対に使用しないでください。
●本製品の分解、改造は決して行わないでください。
●筺体(キャビネット)および扉の設計の際、本製品の取付位置は指定寸法、水平・垂直度を必ず守ってください。
●モーメントが指定範囲の上限・下限に近い場合は、現品で動きをご確認ください。
●ねじ用接着剤を使用する場合は、樹脂部分を侵さないものをお使いください。

送料無料です。
※物件等で10個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)
付属品
●取付座金(1ヶ)木扉用
●十字穴付皿タッピンねじ3.5×35(2本)本体取付用
●十字穴付バインドタッピンねじ3.5×15(2本)座金取付用
●十字穴付トラス小ねじM4×5(1本)座金連結用

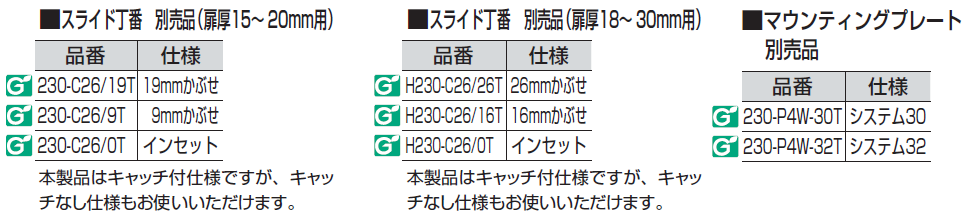

別売品
● スライド丁番 230-(C)26/19T、230-(C)26/9T、230-(C)26/0T扉厚15〜20mm用
● スライド丁番 H230-(C)26/26T、H230-(C)26/16T、H230-(C)26/0T扉厚18〜30mm用
● マウンティングプレート 230-P4W-30T、230-P4W-32T
●取付座金 SLS-ELAN-AZ アルミフレーム用
●一軸丁番(平丁番)

取付が簡単,扉の動きを調整可能

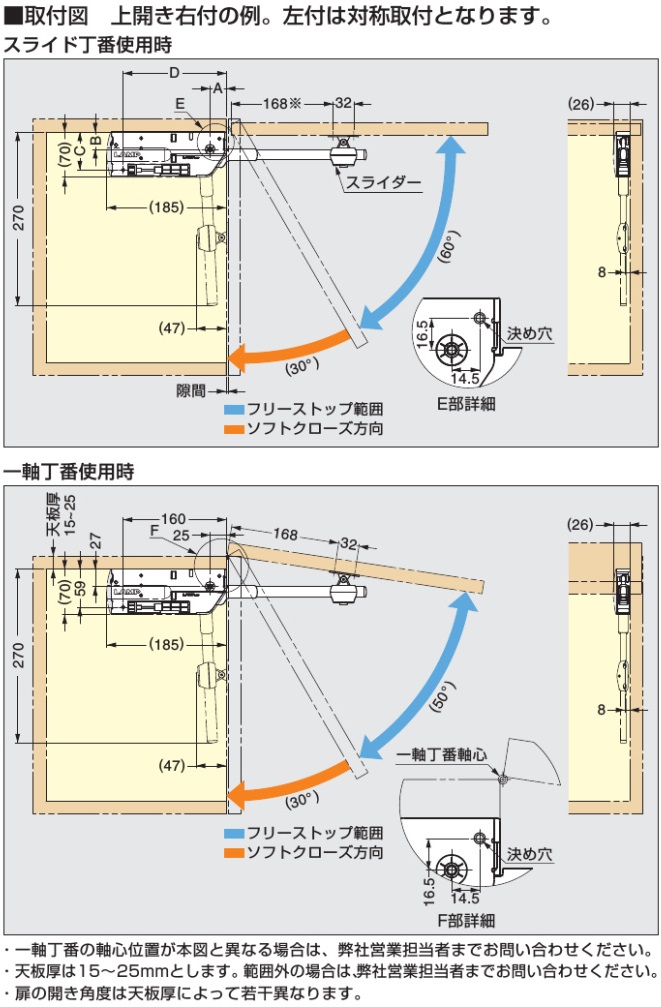

取付図,一軸丁番使用時

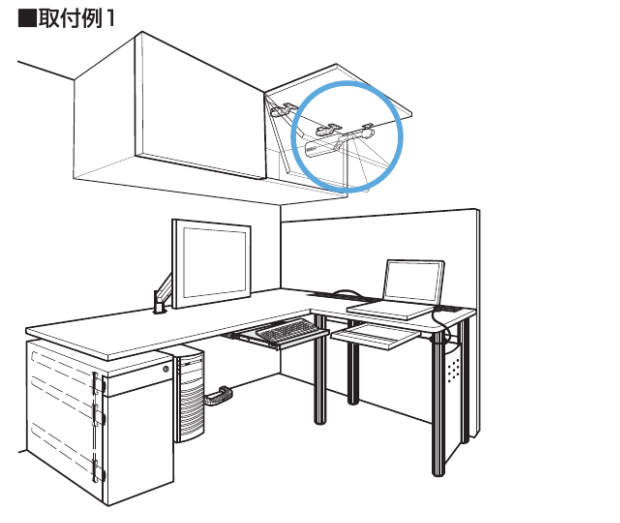

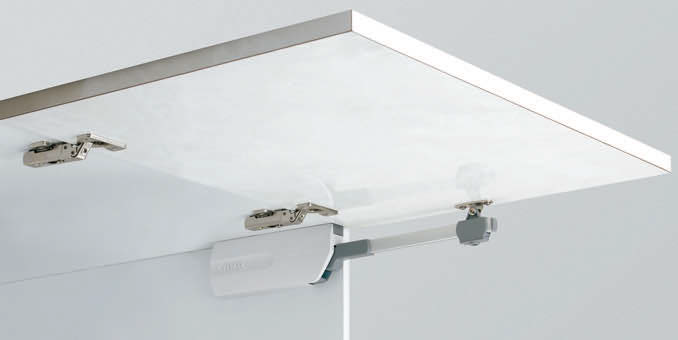

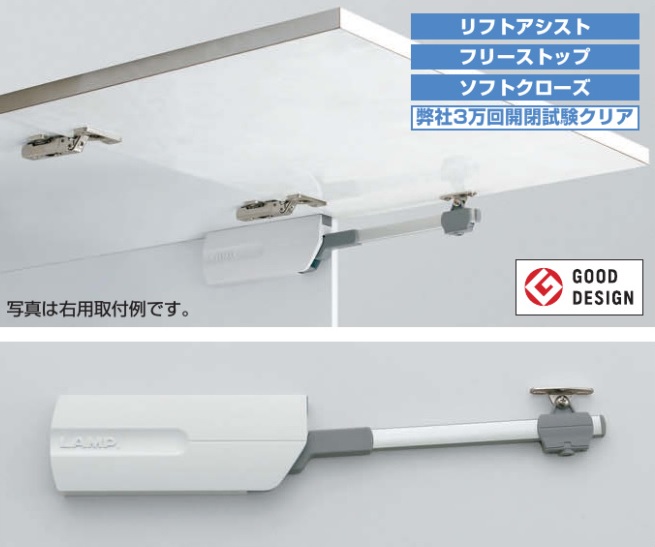

取付例

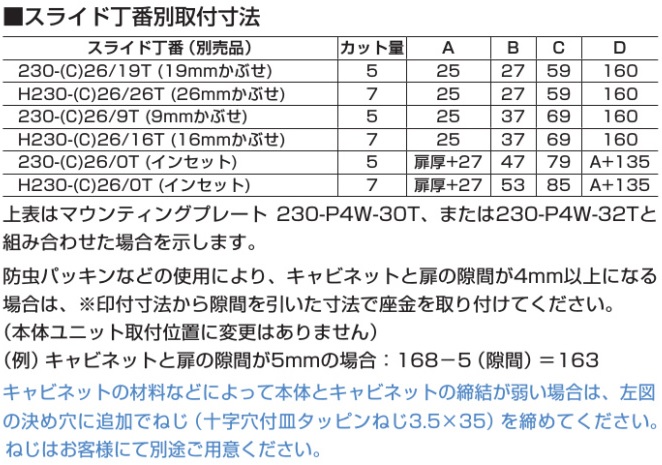

スライド丁番別取付寸法

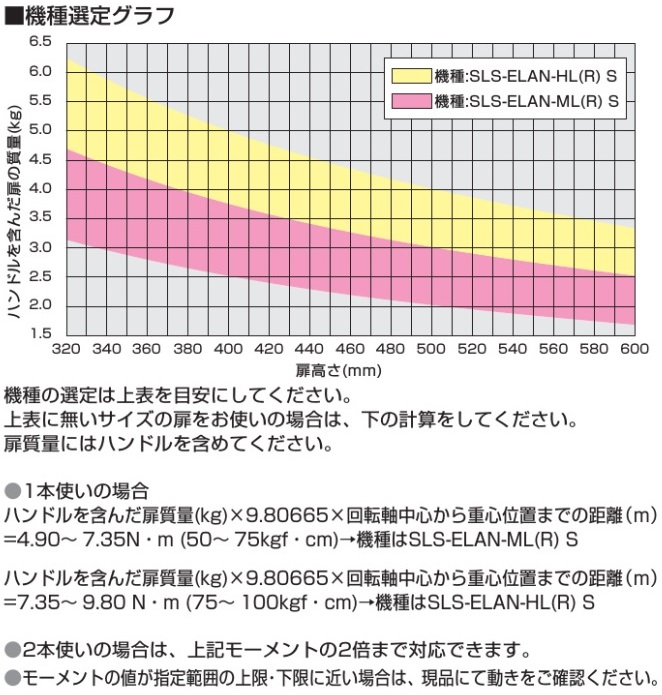

スライド丁番機種選定グラフ

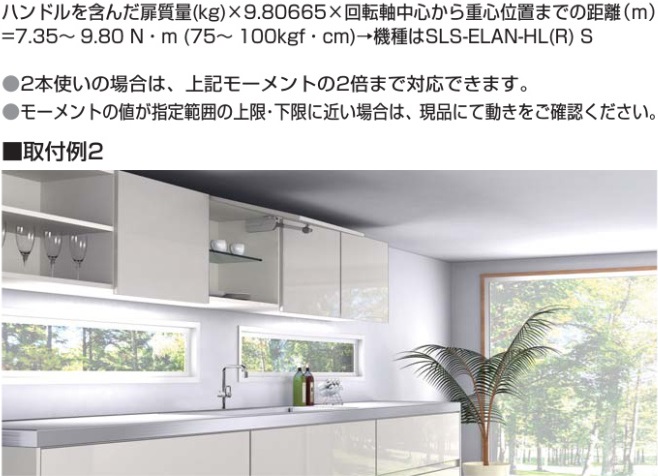

取付例
