モノフラット FAD-5 軽量扉用

アーム式フラット扉,ドアレール,モノフラット

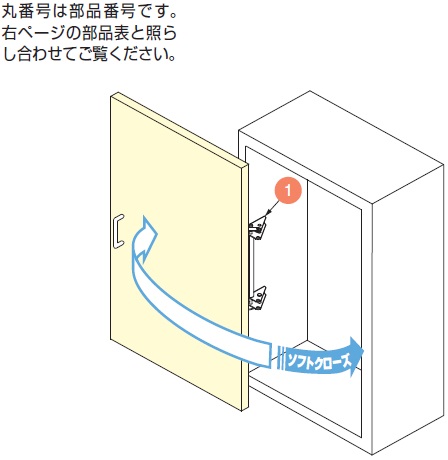

納まり例

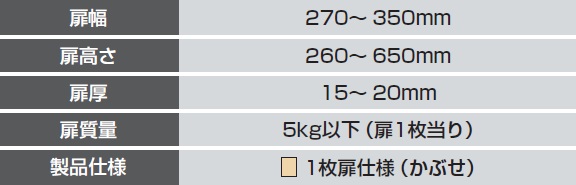

扉高,扉厚,扉幅,扉質量

開き戸よりも小さい軌跡で開き、開いた後も扉が邪魔にならない、トイレなどの小型収納に最適なアーム式フラットドア。

特 長
●扉の持ち出しが開き戸に比べて小さく、キャビネット前のスペースが狭く
ても使用できます。
●片開き、観音開きなどの開き方の組み合わせが可能です。
●扉はゆっくりと静かに閉まります。
●扉は上下(±3mm)、左右(±2.5mm)、平行(約5°)の調整が可能です。
●モノフラットシリーズは下記製品もあります。
 ・モノフラット リンクスヒンジ 扉質量24kg以下
 ・モノフラット FAD-20 扉質量20kg以下
 ・モノフラット FAD-44型 扉質量35kg以下
 ・モノフラット FAD-54型 扉質量35kg以下
 ・モノフラット ユニゾン ネオ 扉質量30kg以下
用 途

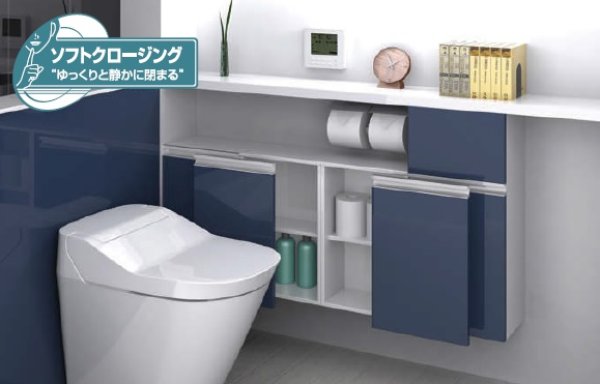

 トイレ、キッチン周りの戸棚、カウンターテーブル下や下駄箱などの収納家具。
注 意
●扉の操作感は取付位置により変わる場合があります。実際の取り付けにてご確認ください。

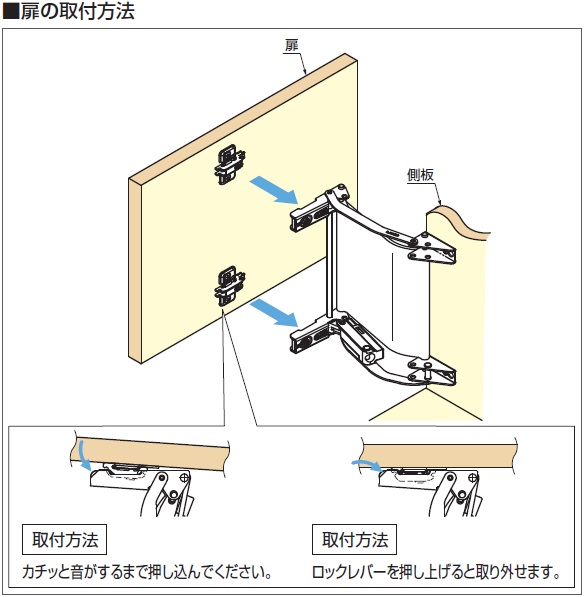

扉の取付方法図

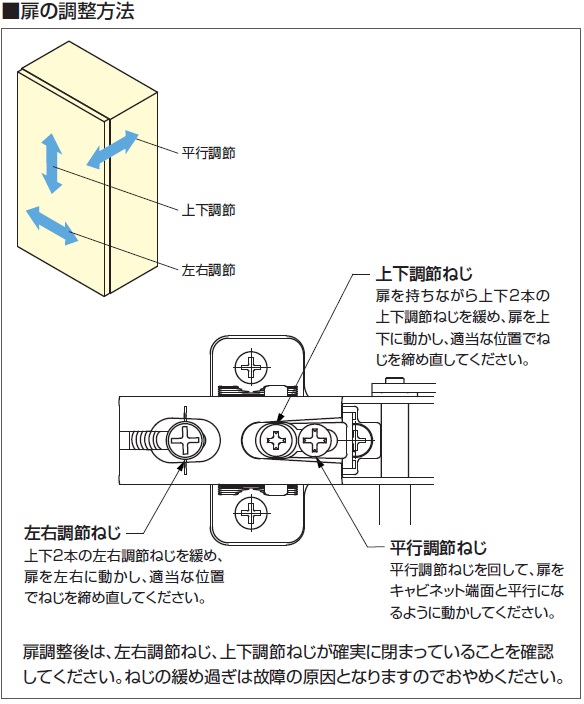

扉の調整方法図

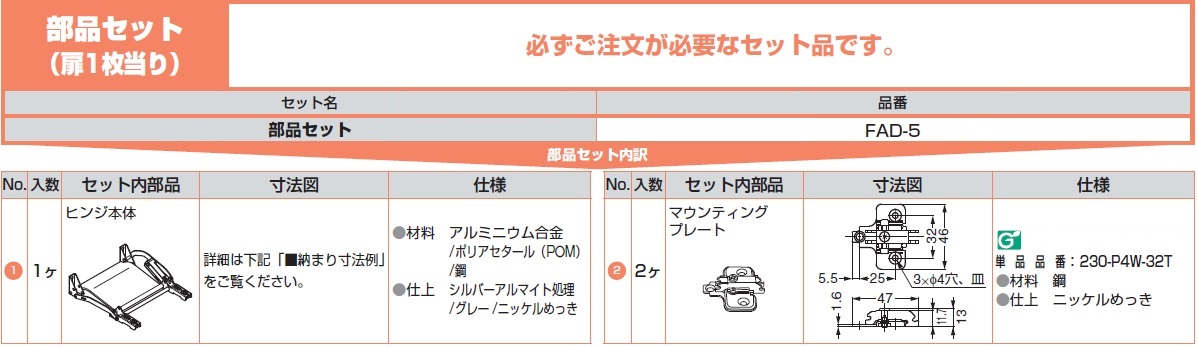

モノフラットFAD-5,ご注文の場合,部品セット

部品セット,必ず注文が必要なセット品です

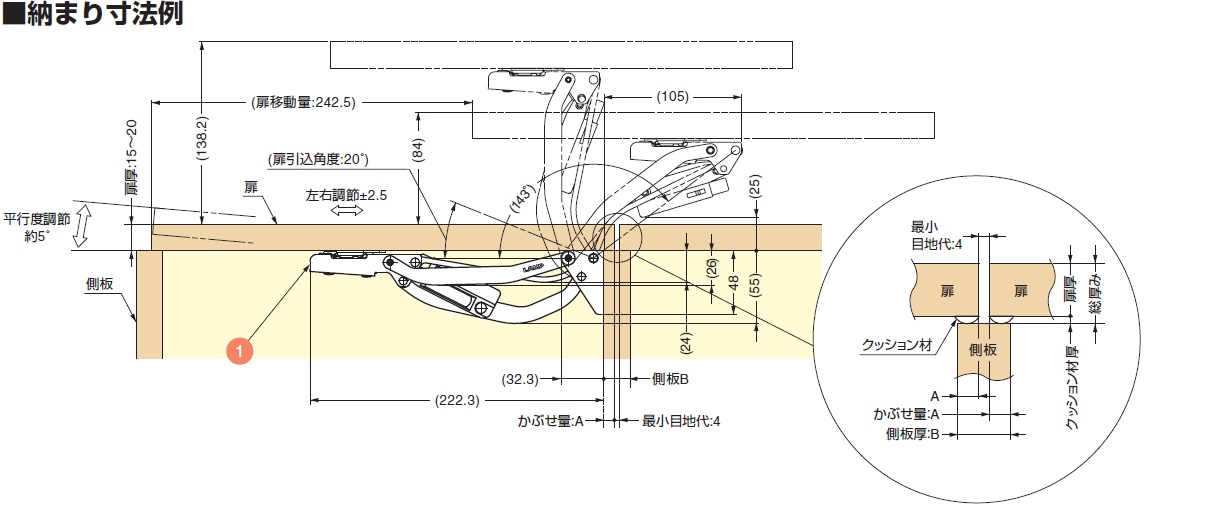

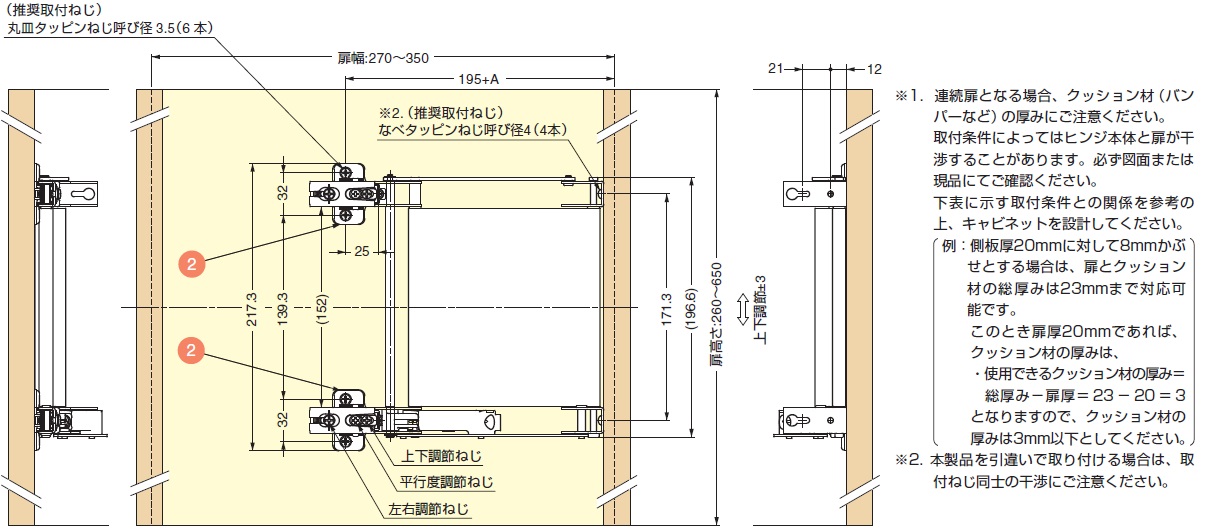

納まり寸法図

納まり寸法図

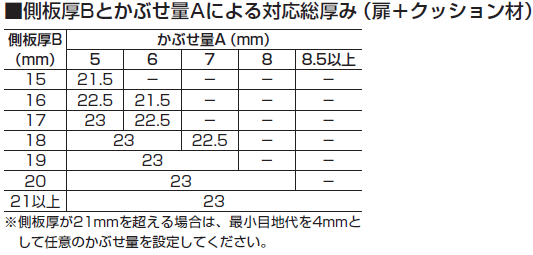

側板厚Bとかぶせ量Aによる対応総厚み(扉+クッション材)
