ソフトダウンステー 重量扉用 2本使い用 [HDSN-30型]

ソフトダウンステー 重量扉用 2本使い用 [HDSN-30型]

販売価格: 6,127円~37,543円(税込)

オプションにより価格が変わる場合もあります。

仕様:品番:
購入単位:
数量:

商品詳細

ソフトダウンステー 重量扉用 HDSN-30型 2本使い用【送料無料】

ソフトダウンステー,ステー,ダンパー



ソフトダウンステー,ステー,ダンパー


【付属品】
●マウンティングプレート
●十字穴付バインドタッピンねじ3.5×15
【別売品】
●推奨スライド丁番 230-26/19T
●取付座金HDSN-SZ、HDSN-AZ
【特 長】

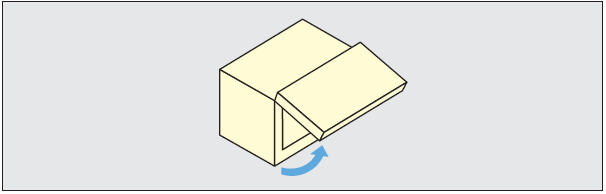

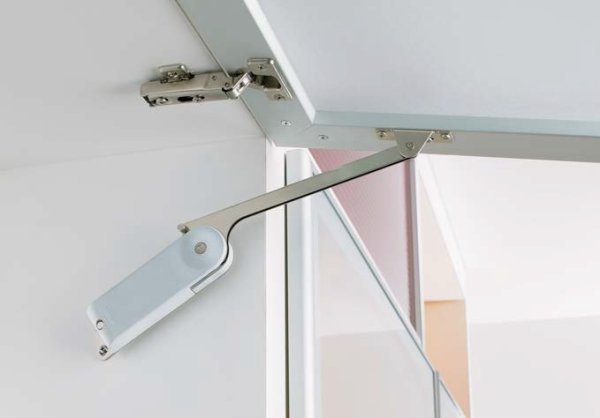

●ラプコン機構を搭載した上開き扉用の重量扉用ソフトダウンステーです。
●キッチンおよびオフィス用家具などに最適です。
● 全閉時、全開時に扉を保持し、閉時にソフトに閉止します。
● 20mmのアルミ枠に対応した取付座金を別売でご用意しています。
● 棚板を設けるスペースが確保できます。
● ユニットをマウンティングプレートにワンタッチで取り付けられます。

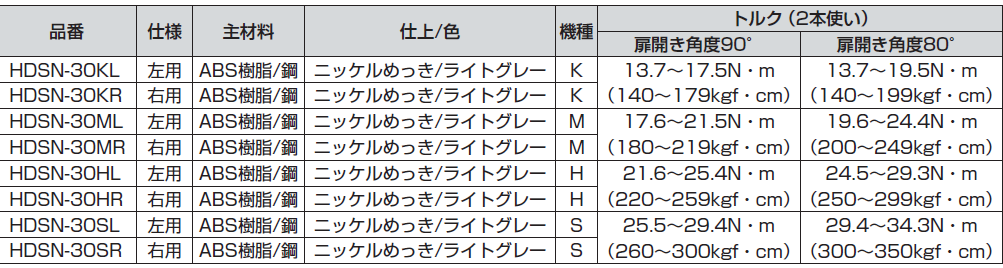

● モーメントは従来品のHDSの300kgf・cmに対し、HDSNは350kgf・cm(扉開き角度80°のみ)まで対応しています。

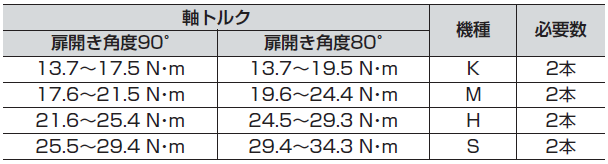

【ステーの選定】
扉の軸トルクに応じて4機種の中から選べます。

  扉の最大モーメント
 =扉質量(kg)×9.80665×回転軸中心から重心位置までの距離(m)
【注 意】
●左右の勝手違いがあります。
●丁番は付属しておりません。スライド丁番(キャッチ無し)または一軸丁番を別途ご用意ください。
●キャビネットおよび扉の設計、本製品の取付位置は、必ず指定寸法、水平、垂直度を守ってください。

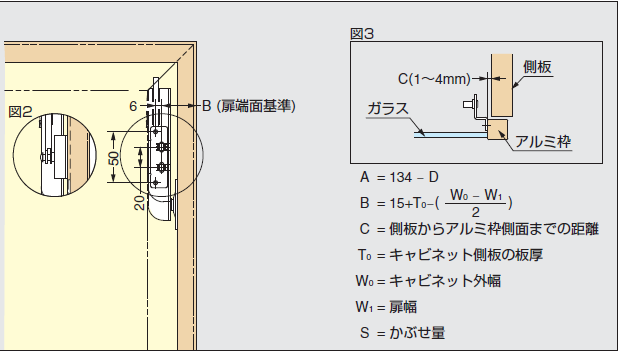

●( )寸法は80°仕様。幅20mmのアルミ枠(HDSN-AZ)は図1、2、3を参照。
●本図はパッキン付扉仕様の寸法です。パッキンを使用しない場合は、ユニットの取付位置をパッキン厚D分、背板側にずらしてください。
● ユニット本体1本につき、別売の取付座金が1ヶ必要です。
● 扉1枚あたり左用、右用各1本ずつ必要となります。軸トルクは2本使いでの値です。
● モーメントは扉、ハンドルなどのトルクを合算してお求めください。
● ねじ用接着剤を使用する場合は、樹脂部を侵さないものをお使いください

送料無料です。
※物件等で10個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)

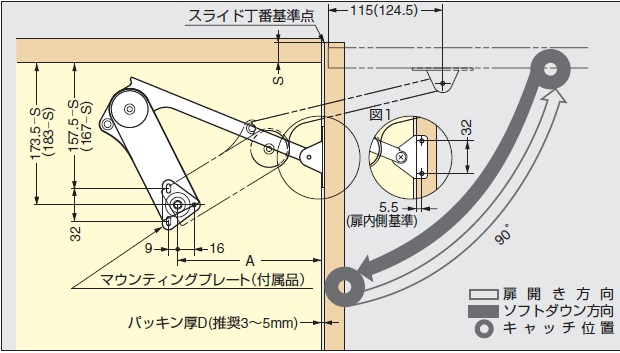

【取付図(幅45mm以上のアルミ枠扉または木製ムク扉(HDSN-SZ)、扉開き角度 90°仕様)】

取付図,ソフトダウンステー,ステー,ダンパー取付図,ソフトダウンステー,ステー,ダンパー
