ソフトダウンステー NSDX-35(R/L)K [NSDX-35(R/L)K]

ソフトダウンステー NSDX-35(R/L)K [NSDX-35(R/L)K]

販売価格: 4,620円~23,980円(税込)

オプションにより価格が変わる場合もあります。

仕様:品番:
購入単位:
数量:

商品詳細

ソフトダウンステー NSDX-35(R/L)K 【送料無料】

ソフトダウンステー,ステー,ダンパー



ソフトダウンステー,ステー,ダンパー

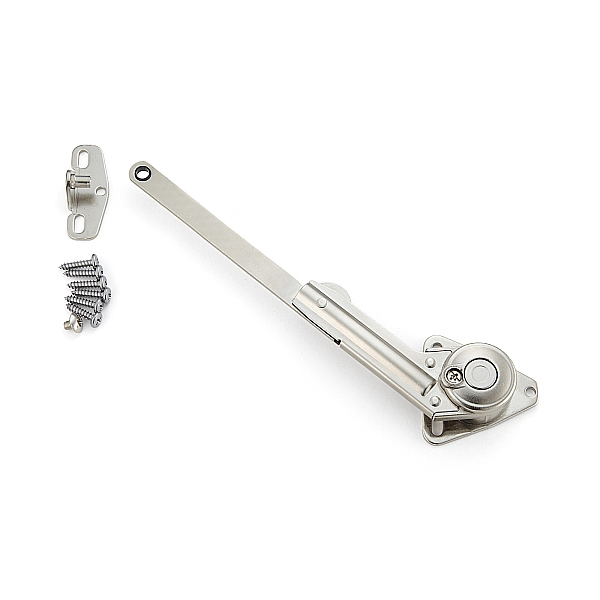

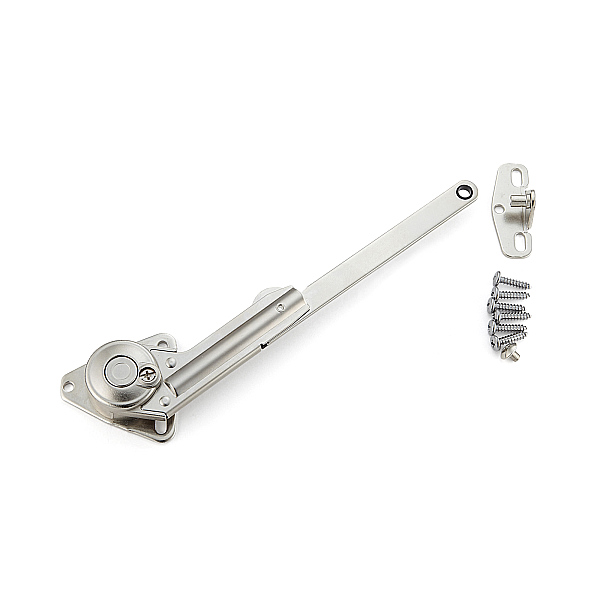

【付属品】
●取付座金 NSDX-SZ
●十字穴付バインドタッピンねじ3.5×15
【特 長】

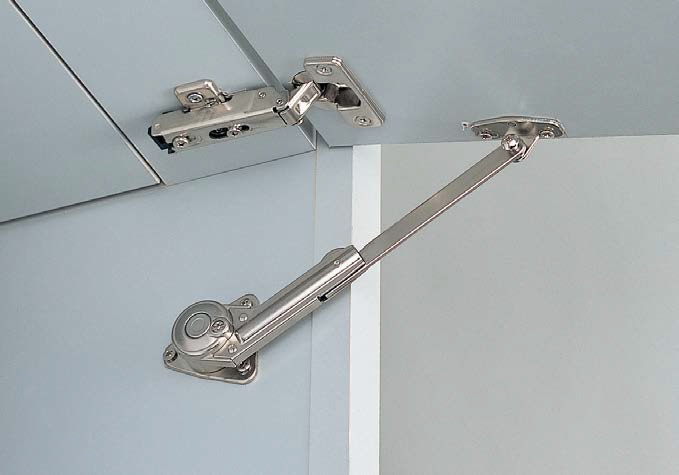

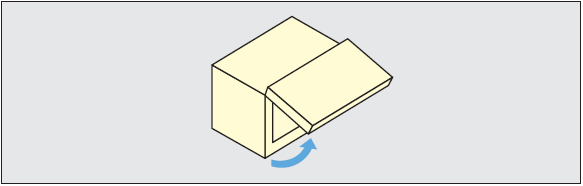

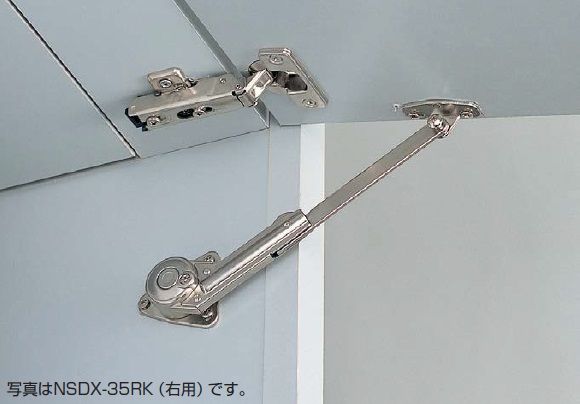

●ラプコン機構を搭載した上開き扉用のソフトダウンステーです。
●吊戸棚などに最適です。
●取付位置により、全開時の角度が80°、90°、100°になります。
● 扉が最大に開いた状態および閉じた状態を保持するキャッチを組み込んでいます。
● 調整ねじで、扉の開閉速度は調整できますが、製品の許容差や使用状況によって、扉の開閉速度はばらつく場合があります。
【扉のモーメント】
●1本使いの場合
 扉モーメント= 1.96〜6.86N・m(20〜70kgf・cm)
●2本使いの場合は、上記モーメントの2倍まで対応できます。
  扉の最大モーメント= 扉質量(kg)×9.80665×回転軸中心から重心位置までの距離(m)
【注 意】
●左右の勝手違いがあります。
● キャビネットおよび扉の設計、本品の取付位置は必ず指定寸法、水平、垂直度をお守り下さい。1枚の扉に複数個の製品を使用する場合、取付位置に差異がありますと、いずれかの製品に荷重負担が集中し、製品の寿命や機能に影響する可能性があります。取付時には十分にご注意ください。
●側板および扉への取り付けは、垂直度を確実にお守りください。
● 扉を開く時、開き角度以上に押し上げないでください。また、閉じる時は、扉を手で持って無理に押し下げないでください。
● モーメントは扉、ハンドルなどのトルクを合算してお求めください。

送料無料です。
※物件等で10個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)
【別売品】
●一軸丁番(平丁番)
●推奨スライド丁番 230-26/19T
●ワンタッチ取付座金 NSDX-CZ
●ワンタッチ取付座金 NSDX-AZ(20mmアルミフレーム扉用)
●ワンタッチ取付座金 NSDX-GZ(ガラス扉用)
●SDS・ガラス扉用フェイス・プレート、スペーサー
 (座金NSDX-GZ使用時にご注文ください。)

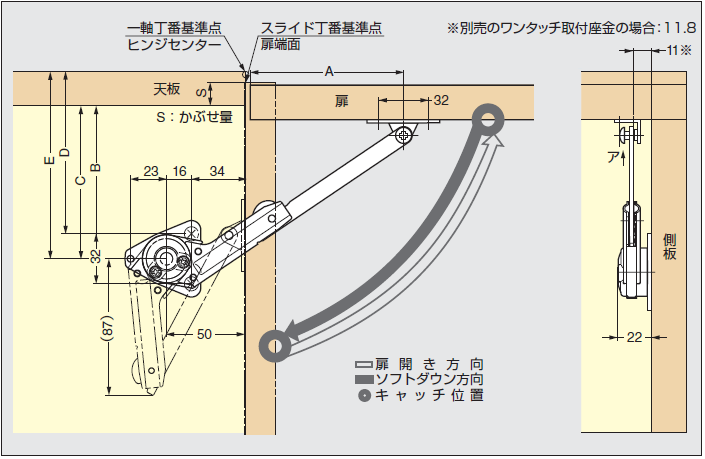

【取付図(上開き90°右付の例。左付は対称取付となります。)】
 扉の閉じ方向にソフトダウンします。 本図は一軸丁番(平丁番)、もしくはスライド丁番使用時の取付例です。

取付図,ソフトダウンステー,ステー,ダンパー


取付図,ソフトダウンステー,ステー,ダンパー

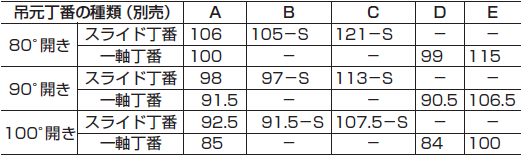

吊元丁番の種類、開き角度により取付寸法が異なります。
●S寸法は扉吊元のかぶせ量です。スライド丁番は弊社推奨製品の230-26/19Tをご使用ください。
●一軸丁番の場合はヒンジセンター、スライド丁番の場合は扉端面が各寸法の基準点となります。

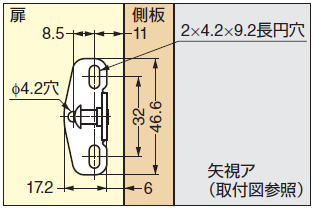

【座金(付属)の取付位置】



【本体】

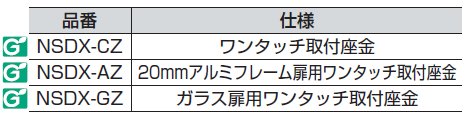

【別売品 ワンタッチ取付座金】

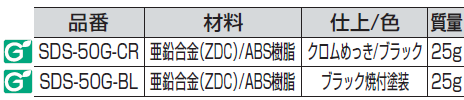

【別売品 SDS・ガラス扉用フェイス・プレート、スペーサー】
 (座金NSDX-GZとあわせてお使いください。)
