ソフトダウンステー SDS-C301N型 [SDS-C301N]

ソフトダウンステー SDS-C301N型 [SDS-C301N]

販売価格: 4,279円~20,911円(税込)

オプションにより価格が変わる場合もあります。

仕様:品番:
購入単位:
数量:

商品詳細

ソフトダウンステー SDS-C301N型 【送料無料】

ソフトダウンステー,ステー,ダンパー


ソフトダウンステー,ステー,ダンパー

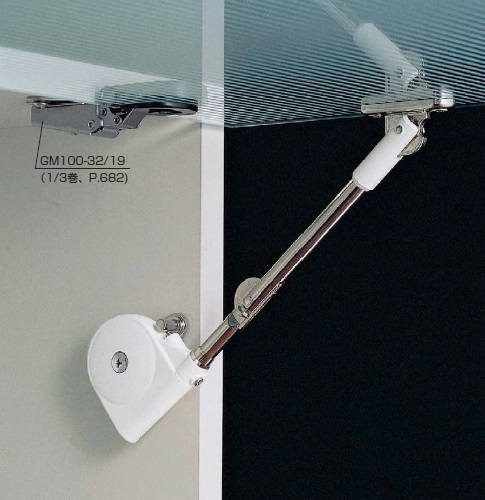

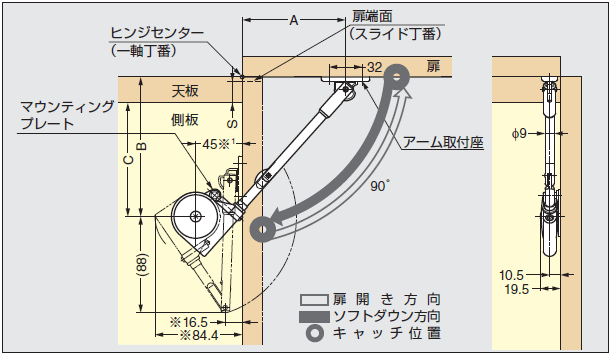

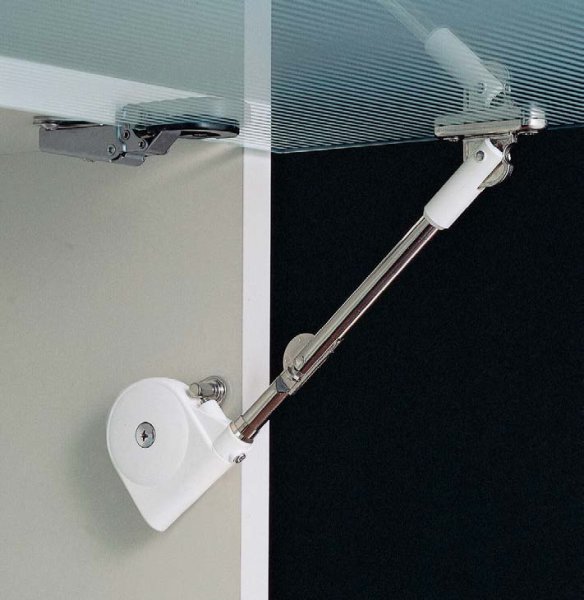

【取付図】
 (上開き90°右付の例。左付は対称取付となります。)

  扉の閉じ方向にソフトダウンします。
 本図は一軸丁番(平丁番)、もしくはスライド丁番使用時の取付例です。

取付図,ソフトダウンステー,ステー,ダンパー

【特 長】
●ラプコン機構を搭載した上開き扉用のソフトダウンステーです。
●システムキッチンの吊戸棚などに最適です。
●左右兼用で、取り付けが簡単です。
● 扉が最大に開いた状態および閉じた状態を保持するキャッチを組み込んでいます。
● 吊元丁番は平丁番、またはスライド丁番 230-26/19T をご使用ください。(木扉・板金扉の場合)
【扉のモーメント】
●1本使いの場合
扉モーメント=3.92〜6.86N・m(40〜70kgf・cm)
●2本使いの場合は、上記モーメントの2倍まで対応できます。
  扉の最大モーメント= 扉質量(kg)×9.80665×回転軸中心から重心位置までの距離(m)
● 既製品以外の特注仕様(モーメントの少ないタイプ)も可能です。詳細はお問い合せください。
【注 意】
● キャビネットおよび扉の設計、本品の取付位置は必ず指定寸法、水平、垂直度をお守りください。1枚の扉に複数個の製品を使用する場合、取付位置に差異がありますと、いずれかの製品に荷重負担が集中し、製品の寿命や機能に影響する可能性があります。取付時には十分にご注意ください。
● 扉を開く時、開き角度以上に押し上げないでください。また閉じる時、無理に押し下げないでください。
● モーメントは扉、ハンドルなどのトルクを合算してお求めください。
● ねじ用接着剤を使用する場合は、樹脂部を侵さないものをお使いください。

送料無料です。
※物件等で10個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)
【別売品】
●一軸丁番(平丁番)
●推奨スライド丁番 230-26/19T 木扉・板金扉用
●推奨スライド丁番 G230-32/19T ガラス扉用
●推奨スライド丁番 GM100-32/19 ガラス扉用
●SDS・ガラス扉用フェイス・プレート、スペーサー
【付属品】

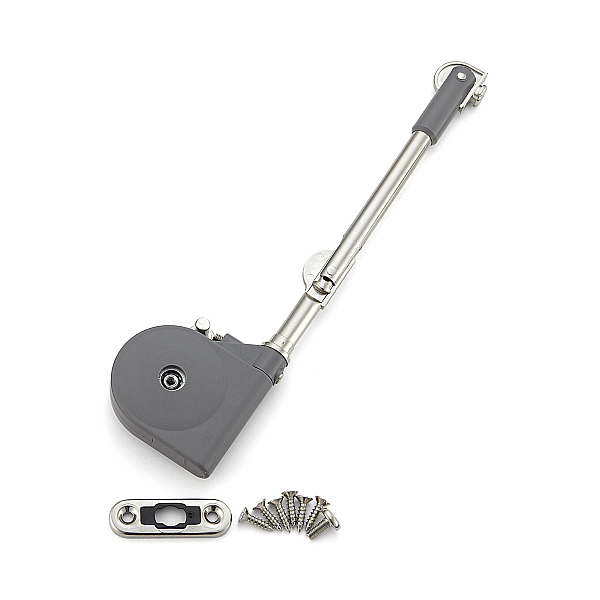

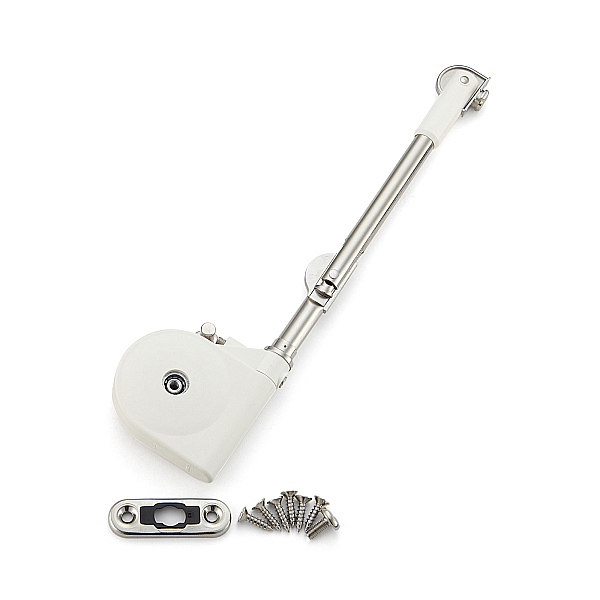

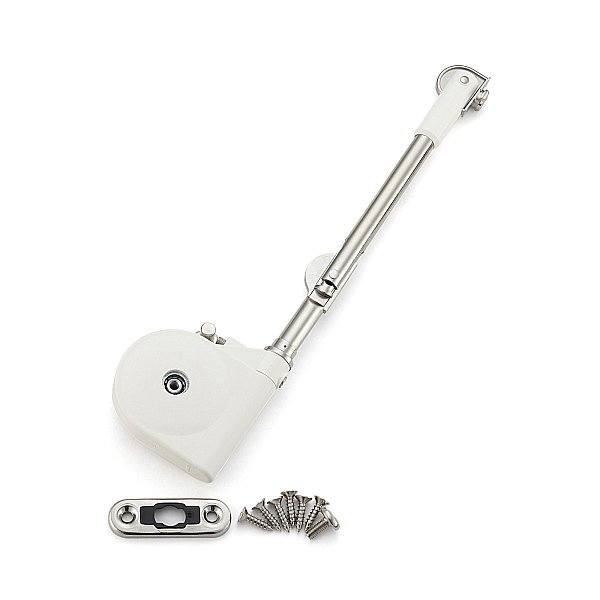

●マウンティングプレート SDS-A
●十字穴付皿タッピンねじ3.5×14

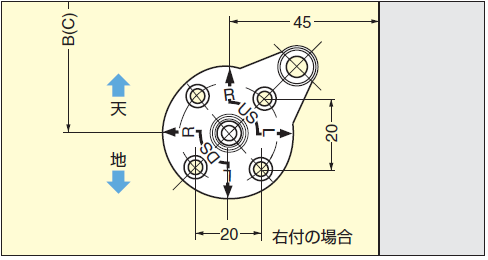

マウンティングプレートの取付方向

取付図,ソフトダウンステー,ステー,ダンパー

右付の場合はUS側Rの→矢印を垂直方向真上に向け取り付けます。
左付の場合はUS側Lの→矢印を垂直方向真上に向け取り付けます。


● S寸法は扉吊元のかぶせ量です。

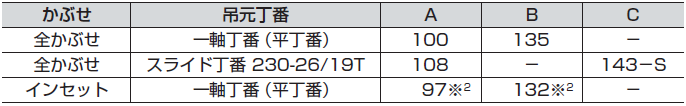

● 吊元丁番の種類により、取付寸法が異なります。取付寸法(A、B、C)の基準は一軸丁番
 (平丁番)の場合はヒンジセンター、スライド丁番の場合は扉端面です。
● ※1印寸法の基準は扉の裏面です。

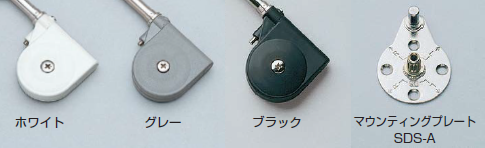

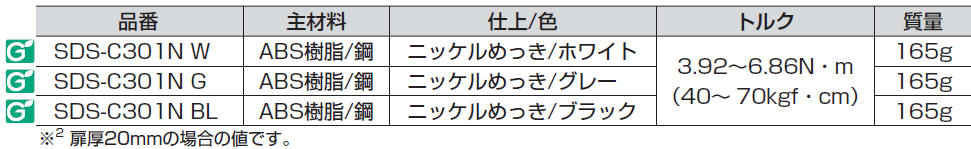

【本体】


【別売品 SDS・ガラス扉用フェイス・プレート、スペーサー】



見積り依頼シート
お見積りをご希望の方は、
以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、
必要事項をご記入の上、FAXまたは、メールでお送りください。
折り返し、こちらからお見積りをさせていただきます。
FAX番号: 03-6766-8971、メールアドレス: info@comfortmk.com

PDFファイル/約101KB    エクセルファイル/約47KB
