スイングリフトダウン SLD型 [SLD]

スイングリフトダウン SLD型 [SLD]

販売価格: 18,370円~147,730円(税込)

オプションにより価格が変わる場合もあります。

仕様:品番(1セット):
購入単位:
数量:

商品詳細

スイングリフトダウン SLD型 【送料無料】

ソフトダウンステー,ステー,ダンパー



ソフトダウンステー,ステー,ダンパー

SLUN-N型と組み合わせてご使用できます。

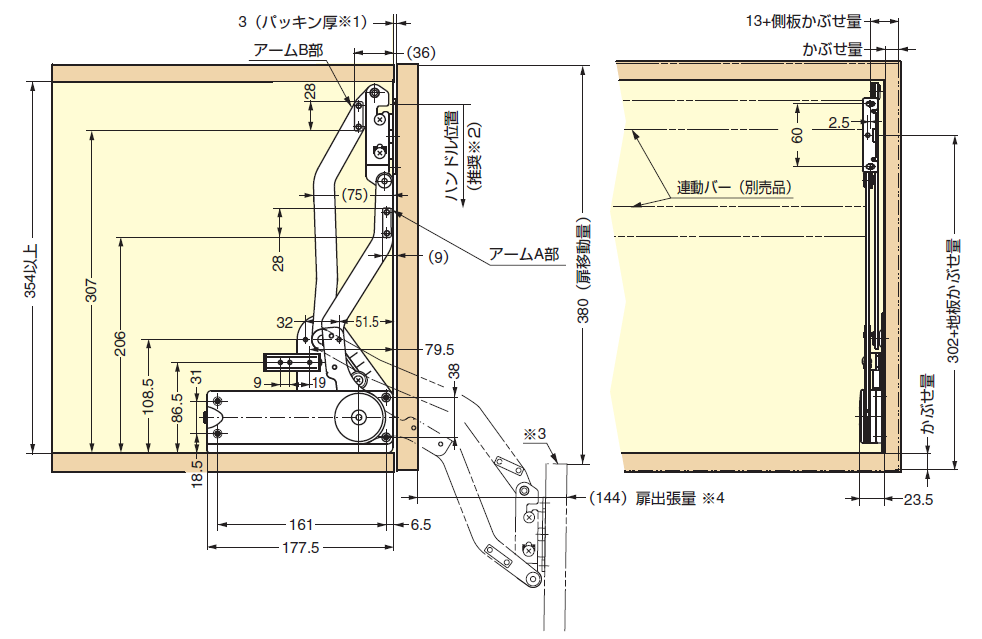

【取付寸法図】
※1:パッキンを扉に取り付けたときの寸法です。パッキンを使用しない
場合は、取付位置を3mm背板側にずらしてください。
※2:ハンドルは、右図の扉座金の上端より下側に取り付けてください。
※3:扉高さが380mm以上の場合、扉全開時には扉上部がキャビネット
地板面にかぶります。
※4: 扉開閉時の最大扉出張量は242mmです。
【特 長】

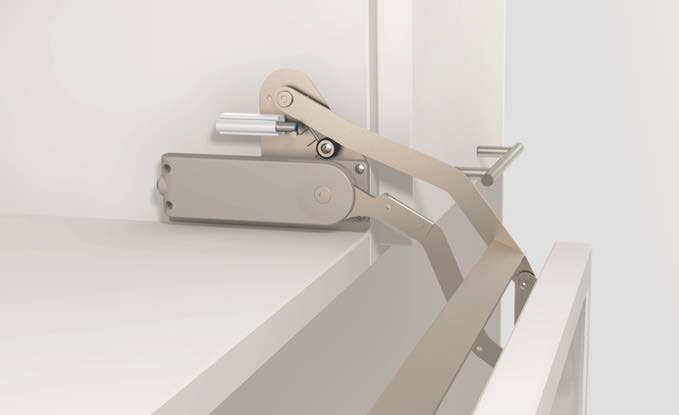

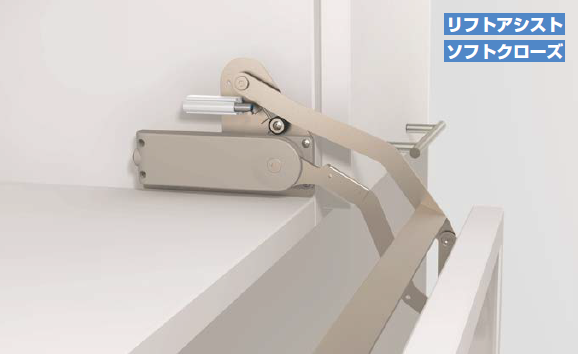

● オリジナルメカニズム《ラプコン》の働きにより、扉をスムーズに上下開閉できます。
● 扉は手前に下がりながら開き、開ききるとキャビネットの開口部がすべて見えます(ユニット本体取付部を除く)。
● スプリングの力により、扉は軽く閉まります。
● ダンパーの働きにより、扉は最後ゆっくりと閉まります。
● キャビネット地板上部に取り付けるため、従来のステーよりも高さ方向のデッドスペースが少なく、棚を取り付ける際も邪魔になりません。
【注 意】
● 本体1セットにつき、別売の連動バーが必要です。横方向の強度を確保したい場合には2本取り付けてください。1本の場合はアームA部に取り付けてください。
●開閉は手動で行います。
●しっかりした剛性のあるキャビネットに取り付けてください。
 剛性のないキャビネットは扉の動きを低下させることがあります。
● キャビネットおよび扉は、指定寸法、直角度に注意して製作してください。
●取り付けは、指定寸法、直角度に注意して正しく行ってください。

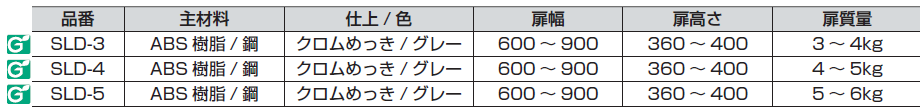

● キャビネット外幅、扉幅、扉高さおよび扉質量に制限があります。必ず下記表の仕様をお守りください。
● ガラス扉に取り付ける場合、ガラス枠の幅を45mm以上とってください。
● 扉幅方向の中央に必ずハンドル(別売)を取り付けてください。扉を開きやすくするために扉座金の上端より下側(下図※2参照)に取り付けてください。
● 元に戻ろうとする力が働くため、製品単体で操作を行わないでください。
● ねじ用接着剤を使用する場合は、樹脂部分を侵さないものをお使いください。

送料無料です。
※物件等で10個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)
【付属品】
●十字穴付バインドタッピンねじ3.5×15 (本体取付用)
●十字穴付皿タッピンねじ3.5×20 (ダンパー取付用)
●十字穴付トラスタッピンねじ4.5×12 (連動バー取付用)
【別売品】
連動バー SLUB型(下記掲載)


取付図,ソフトダウンステー,ステー,ダンパー

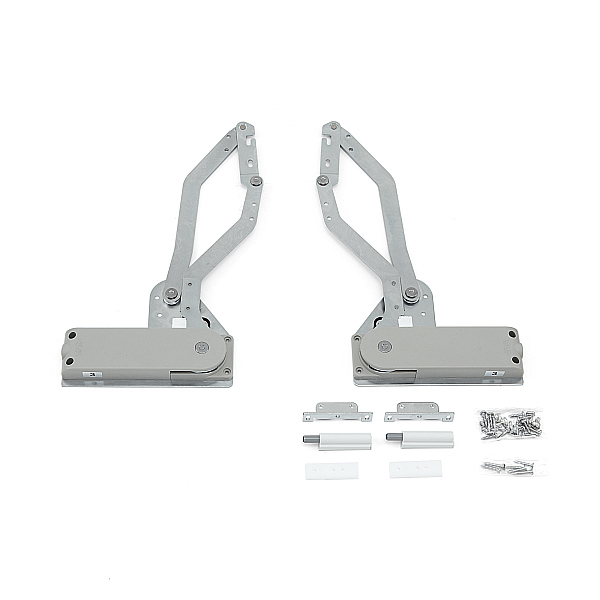

【本体】(左右各1本/ 1セット)



【別売品 連動バー】

※扉中央部分がガラスなどの場合で、連動バーを目立たせたくない場合は、アームB部に取り付けてください。

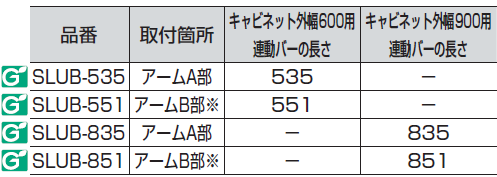

●連動バーはキャビネット外幅600mmと900mm用の2種類です。
● 左表の寸法は、キャビネットの側板厚が15mmの場合の弊社標準在庫品で
す。側板厚が15mmを超える場合は、下記の計算式に従って連動バーを切
断加工してください。

アームAの場合 連動バーの長さ=キャビネット外幅-(側板厚×2)-35
アームBの場合 連動バーの長さ=キャビネット外幅-(側板厚×2)-19
