ラプコンステー HBF-ELAN型 [HBF-ELAN]

ラプコンステー HBF-ELAN型 [HBF-ELAN]

販売価格: 20,020円~162,580円(税込)

オプションにより価格が変わる場合もあります。

仕様:品番(1セット):
購入単位:
数量:

商品詳細

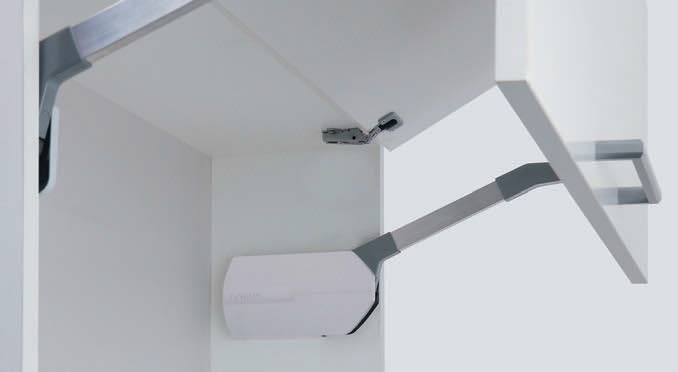

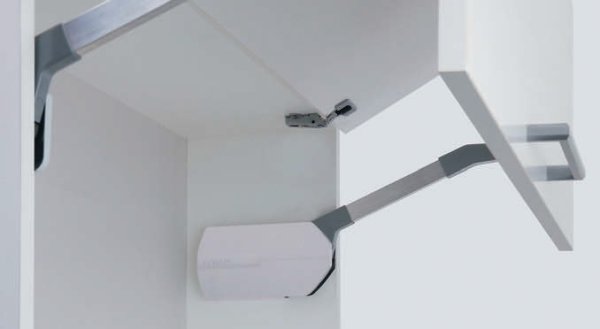

ラプコンステー HBF-ELAN型 【送料無料】

ソフトダウンステー,ステー,ダンパー


ソフトダウンステー,ステー,ダンパー

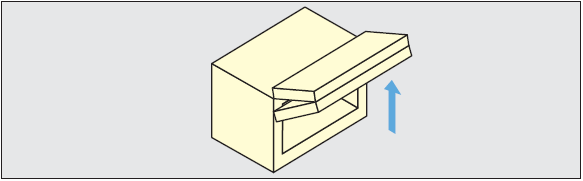

【扉の動き】

ソフトダウンステー,ステー,ダンパー


【別売品】
● スライド丁番 230-26/19T、230-26/9T 105°開き用
●スライド丁番 120-34/19、120-34/14、120-34/9 120°開き用
●マウンティングプレート 230シリーズ 105°開き用
●マウンティングプレート 100シリーズ 120°開き用
●一軸丁番(平丁番)

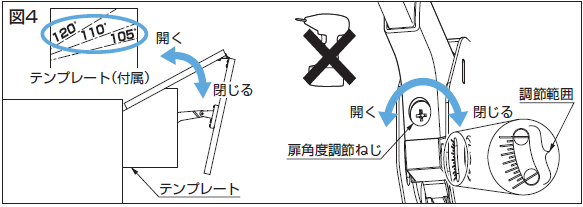

【扉の開き角度を簡単に調節可能】

ソフトダウンステー,ステー,ダンパー

吊元丁番の開き角度位置で折ったテンプレートをキャビネットの吊元に当て、扉の開き角度がテンプレートに合うように、扉角度調節ねじを回します。

【特 長】

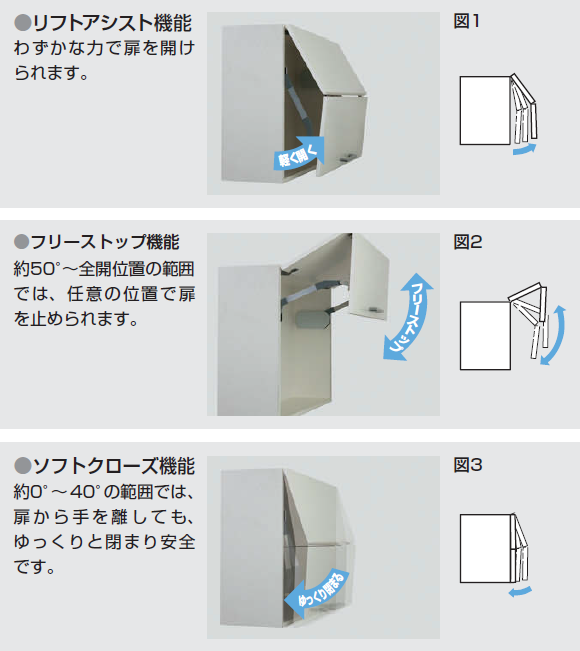

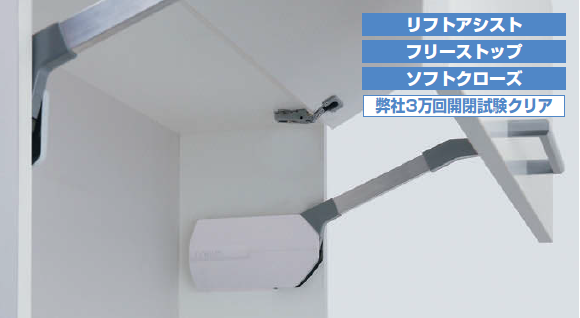

●オリジナルメカニズム《ラプコン》の働きにより、扉の開閉動作をソフト&スムーズにコントロールします。
・わずかな力で扉を開けられます(図1参照)。
・約50°〜全開位置の範囲では、任意の位置で扉を止められます(図2参照)
・ 約0°〜 40°の範囲では、扉から手を離しても、ゆっくりと閉まり安全です(図3参照)。
●お使いの吊元丁番に合わせて、扉の開き角度を簡単に調節できます(図4参照)。
●従来のラプコン搭載ステーにはない、画期的な座金の上下調節機能付きで、スピーディに取り付けできます(図5〜 7参照)。
●付属のテンプレートを使うと簡単に取り付けできます。

【仕 様】
 使用温度0℃〜 40℃

【注 意】
●扉を筐体(キャビネット)に取り付けるための丁番(吊元丁番)は付属していません。別途ご用意ください。
●吊元丁番はスライド丁番と一軸丁番(平丁番)とで、若干動き、および扉質量の指定範囲が異なります。現品でご確認の上、ご使用ください。
●本製品は必ず左右セットでご使用ください。
●開閉は手動で行います。
●取付前のステー単品のアームは、絶対に手で押し下げないでください。アームが跳ね上がってケガをしたり、部品が破損する恐れがあります。
●誤った寸法で取り付けると、扉が閉じないなど正しく機能しないだけでなく、本製品が破損する原因となります。
●扉を開ききった状態からさらに開くのはおやめください。
●急いで扉を動かすなど、無理な開閉はおやめください。
●使用温度範囲外でのご使用はおやめください。発熱する電子レンジなどを収納するキャビネットには絶対に使用しないでください。
●本製品の分解、改造は決して行わないでください。
●筺体(キャビネット)および扉の設計の際、本製品の取付位置は指定寸法、水平・垂直度を必ず守ってください。
●扉質量が指定範囲の上限・下限に近い場合は、現品で動きをご確認ください。
●ねじ用接着剤を使用する場合は、樹脂部分を侵さないものをお使いください。

送料無料です。
※物件等で10個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)

【付属品】
●取付座金(左右各1ヶ)
●センターヒンジ(2ヶ)
●位置決め用テンプレート(本体・座金用各1枚)
●十字穴付皿タッピンねじ3.5×38(6本)本体取付用
●十字穴付バインドタッピンねじ3.5×15(12本)センターヒンジ取付用
●十字穴付バインドタッピンねじ3.5×27(4本)座金取付用
●十字穴付トラスねじM4×5(2本)座金連結用

【取付例】

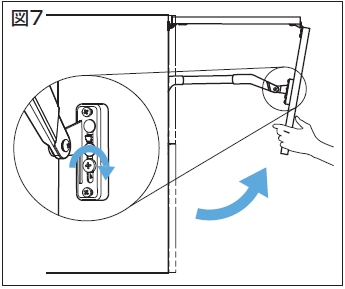

【画期的な座金の上下調節機能 スピーディに取り付け可能】

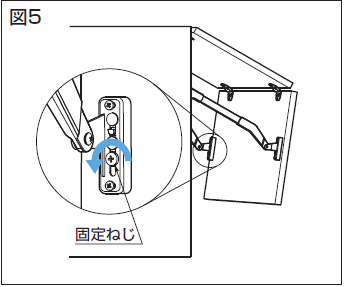

左右の座金の固定ねじを緩めます。

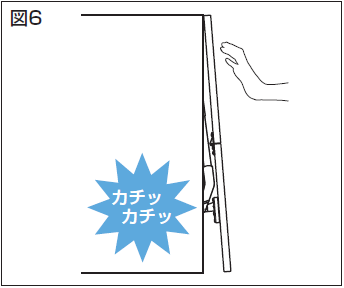

上扉を押しながら扉を閉めると、クリック音とともに、座金は適切な位置に調節されます。

下扉の下部を持ち、扉をゆっくりと開けて、左右の座金の固定ねじを締めます。

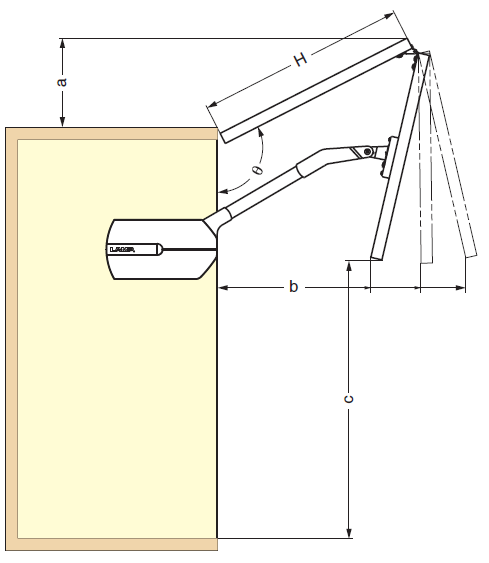

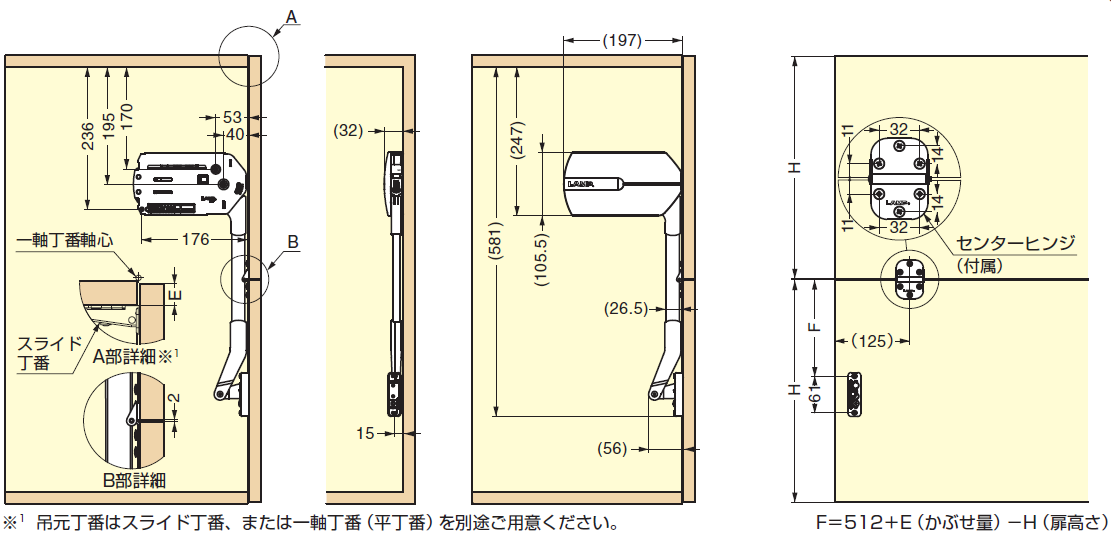

【取付図】

H:扉高さ
a:キャビネット上部必要寸法
b:間口寸法(手前方向)
c:間口寸法(高さ方向)
θ:吊元丁番の開き角度

【スライド丁番を吊元に使用時】

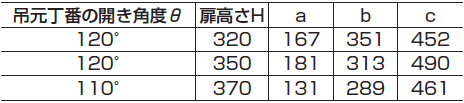

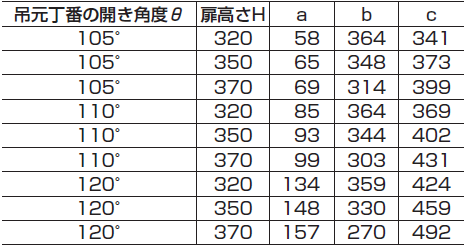

●吊元丁番の開き角度と扉位置


【一軸丁番を吊元に使用時】
●吊元丁番の開き角度と扉位置

※ 吊元に一軸丁番を使用する際は、テンプレート(付属)を使用し、吊元丁番の開き角度θが120°以下になるように調節してください(上記の図4参照)。

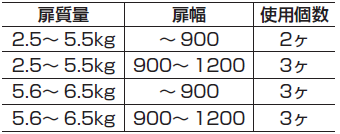

●スライド丁番の使用個数

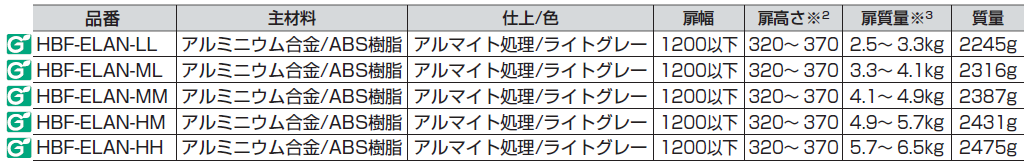

【本体】(左右各1本/ 1セット)下表は扉(折戸)1枚当りの値です。キャビネット1ヶに対し、扉は2枚必要です。


  付属のセンターヒンジ(2ヶ入)は、扉幅の寸法にかかわらず2個使用します。
  ※2 キャビネット高さ内寸は600mm以上必要です。 ※3 扉質量にはハンドルを含んでください。

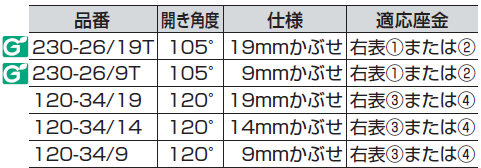

【スライド丁番 別売品】

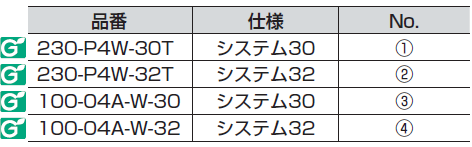

【マウンティングプレート 別売品】
