ラプコンステー EZS-ELAN型 [EZS-ELAN]

ラプコンステー EZS-ELAN型 [EZS-ELAN]

販売価格: 13,750円~106,150円(税込)

オプションにより価格が変わる場合もあります。

仕様:品番:
購入単位:
数量:

商品詳細

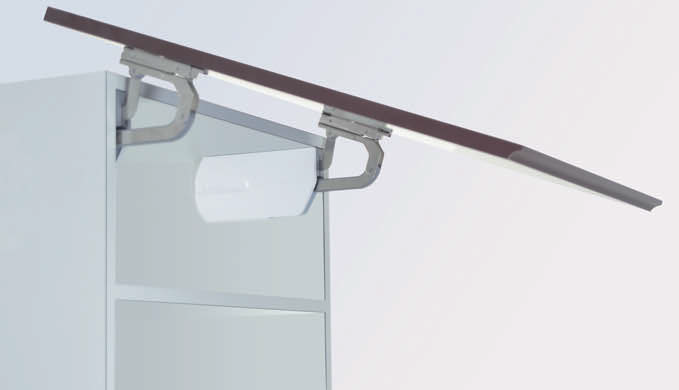

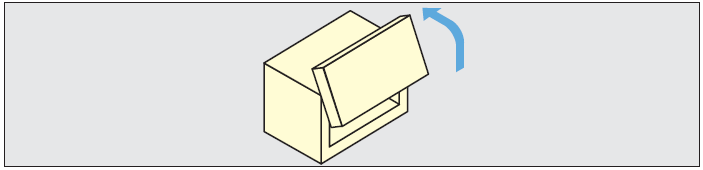

ラプコンステー EZS-ELAN型
【送料無料】

ソフトダウンステー,ステー,ダンパー


ソフトダウンステー,ステー,ダンパー

本体がコンパクトでデッドスペースが少なく、キャビネット内部を有効に活用できます。

ソフトダウンステー,ステー,ダンパー

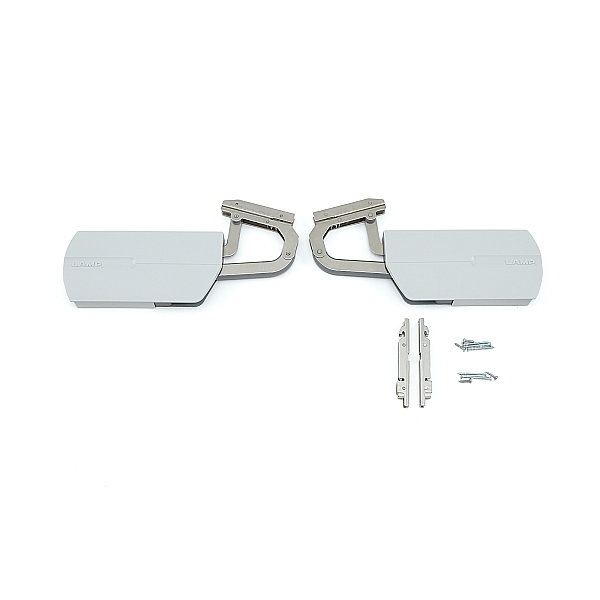

【付属品】
●取付座金(2ヶ)
●十字穴付皿タッピンねじ3.5×38(6本)本体取付用
●十字穴付バインドタッピンねじ3.5×15(4本)座金取付用

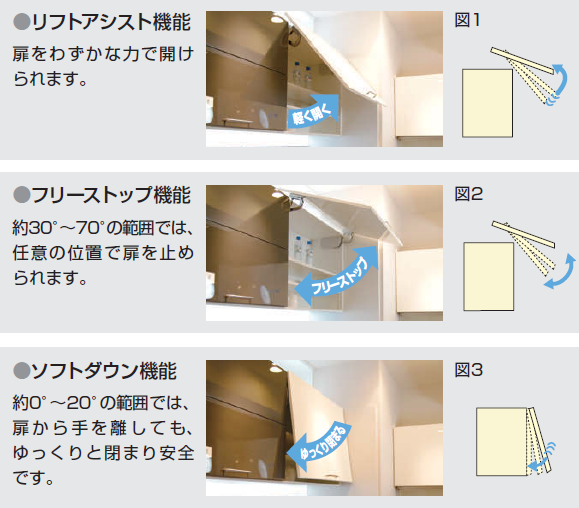

【ラプコン機能による扉のコントロール】

ソフトダウンステー,ステー,ダンパー

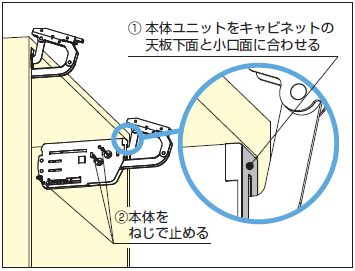

【取り付けが簡単 図4】

ソフトダウンステー,ステー,ダンパー
本体を天板下面に押し当て、グレーの基準面をキャビネットの
小口面に合わせるだけで取付位置が決まります。

【特 長】

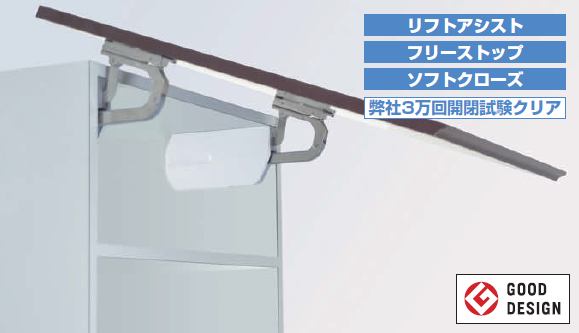

●2011年度グッドデザイン賞を受賞しました。
●オリジナルメカニズム《ラプコン》の働きにより、扉の開閉動作をソフト&スムーズにコントロールします。
・わずかな力で扉を開けられます(図1参照)。
・約30°〜 70°の範囲では、任意の位置で扉を止められます(図2参照)。
・ 約0°〜20°の範囲では、扉から手を離しても、ゆっくりと閉まり安全です(図3参照)。
●キャビネット天板下部に取り付けるため、従来のステーよりも高さ方向のデッドスペースが少なく、棚を取り付ける際もステーが邪魔になりません。
●取り付けには、丁番や連動バーは不要です。
●本体ユニットの取付位置は、天板下面と小口面に合わせるだけで簡単です(図4参照)。
●座金はワンタッチで本体ユニットに取り付けできるため、施工が簡単・スピーディーです(図5参照)。
●扉の重さに伴うトルク調整は不要で、施工後の手間がかかりません。

【注 意】
●本製品は必ず左右セットでご使用ください。
●開閉は手動で行います。
●取付前のステー単品のアームは、絶対に手で押し下げないでください。アームが跳ね上がってケガをしたり、部品が破損する恐れがあります。
●誤った寸法で取り付けると、扉が閉じないなど正しく機能しないだけでなく、本製品が破損する原因となります。
●扉を開ききった状態からさらに開くのはおやめください。
●急いで扉を動かすなど、無理な開閉はおやめください。
●使用温度範囲(0℃〜 40℃)内でご使用ください。
●使用温度範囲外でのご使用はおやめください。発熱する電子レンジなどを収納するキャビネットには絶対に使用しないでください。
●本製品の分解、改造は決して行わないでください。
●筺体(キャビネット)および扉の設計の際、本製品の取付位置は指定寸法、水平・垂直度を必ず守ってください。
●リフティングパワーが指定範囲の上限・下限に近い場合は、現品で動きをご確認ください。
●ねじ用接着剤を使用する場合は、樹脂部分を侵さないものをお使いください。

送料無料です。
※物件等で10個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)

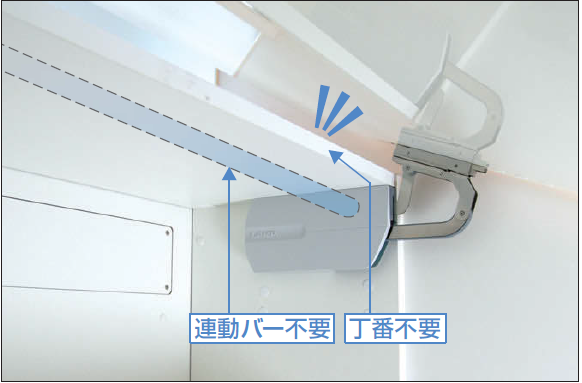

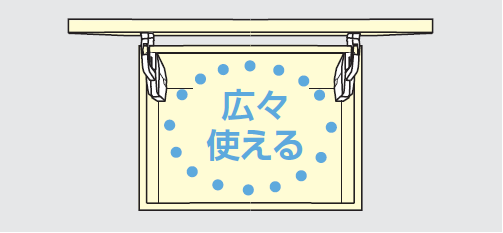

連動バーや丁番を別途取り付ける必要がなく、中が広々使えます。

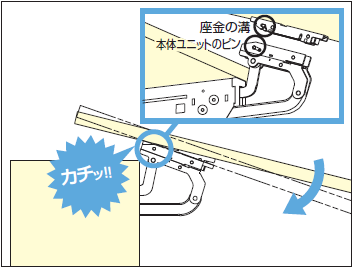

【扉をワンタッチで取付可能 図5】


扉の取り付けは座金の溝に本体ユニットのピンを引っ
掛けて、カチッと音がなるまで扉を下げるだけです。

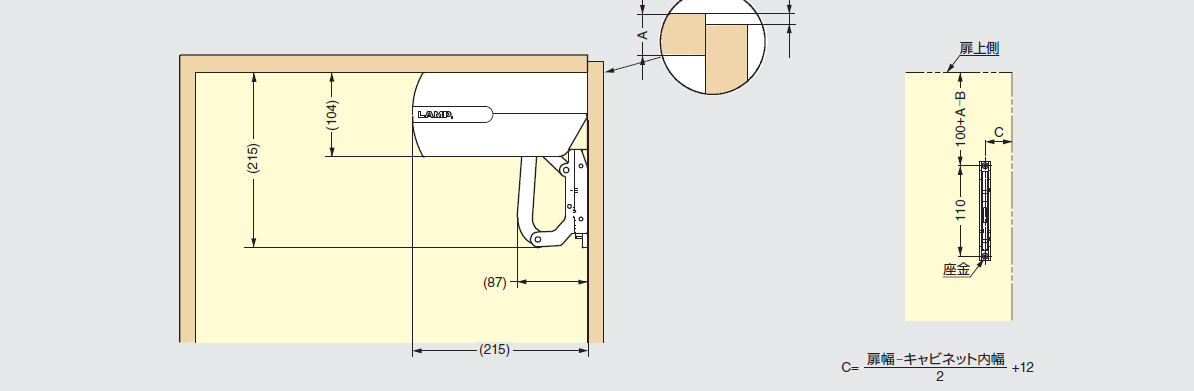

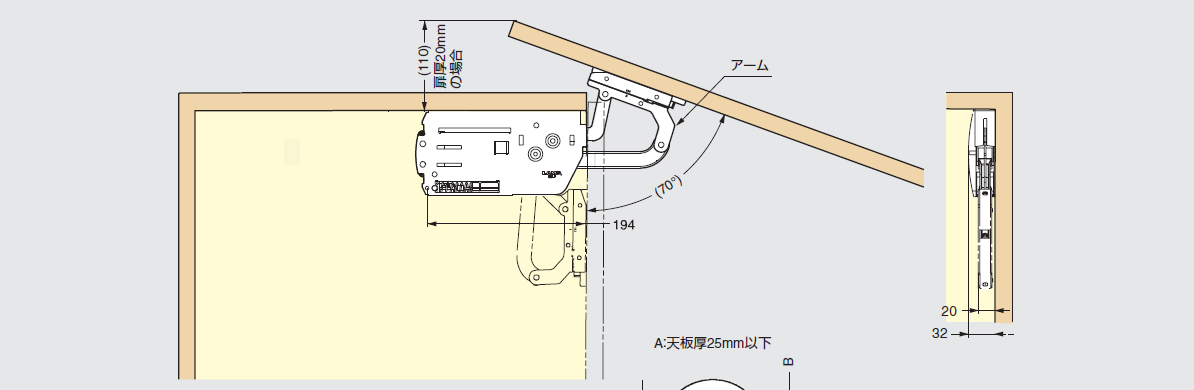

【取付図】

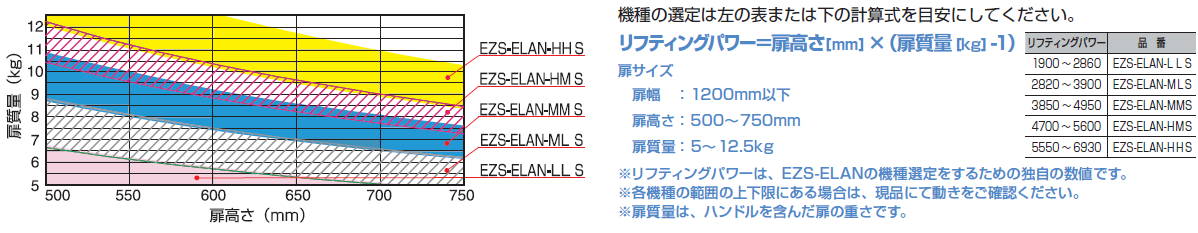

【機種選定グラフ】

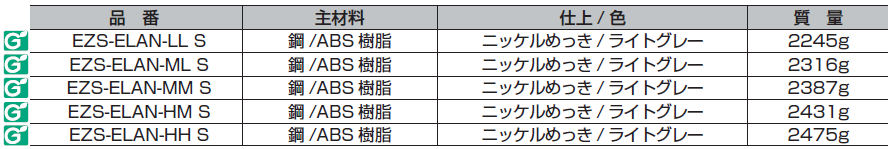

【本体】
