シングル ポイントフィックス D8.29.200.700.99/ガラス厚8〜12mm [D8.29.200.700.99〜215.700.99]

シングル ポイントフィックス D8.29.200.700.99/ガラス厚8〜12mm [D8.29.200.700.99〜215.700.99]

販売価格: 11,330円~138,820円(税込)

オプションにより価格が変わる場合もあります。

仕様:品番:
購入単位:
数量:

商品詳細

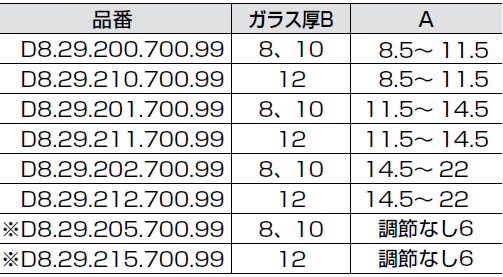

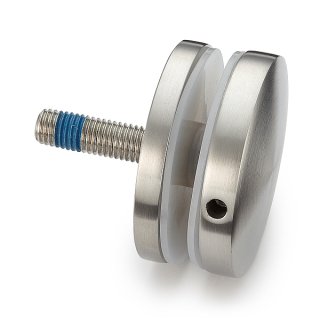

シングル ポイントフィックス  D8.29.200.700.99〜215.700.99

ポイントフィックスとは、ガラスを壁面・パネルとして使用する際、
構造物やフレームに固定するためのパーツです。


ポイントフィックス

特 長

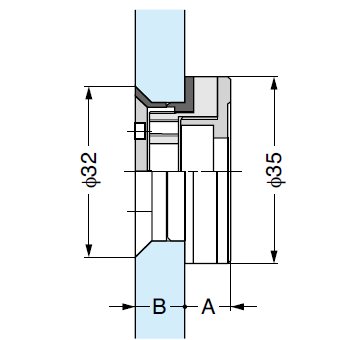

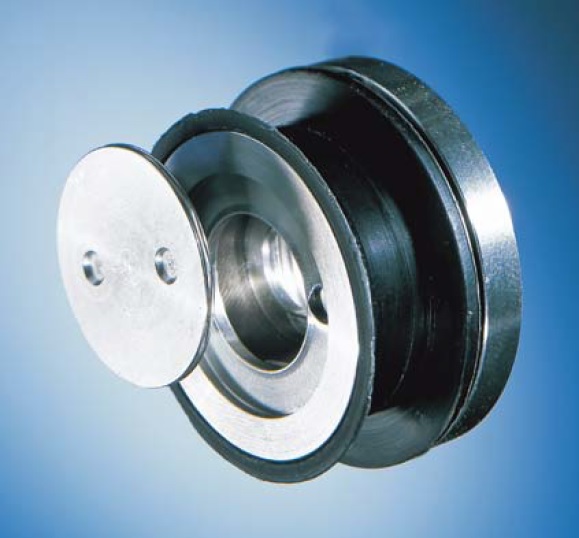

●シングルポイントフィックスは円錐形状のスリーブによってガラスをしっかりと壁面に固定します。
●3方向調整機構により、ガラスパネルを同一面上に固定できます。
取付方法
 ●M8用のアンカーナット(別途ご用意ください。)を打ち込む。または、M8のねじ穴加工を行います。
●組み合わさったシングルポイントフィックスのピン、スリーブ、スペーサー、クランプ、取付座の各部品を外します。
●取付ボルトで取付座を壁のアンカーナットに仮止めします。
 注1)取付ボルトの長さは使用するアンカーナットに合わせてください。
●スペーサーとクランプを取付座に取り付け、マネットホールと組み合わせ、ガラスの取り付け位置を決めます。(上下左右に±2mm調整可能)
●ガラスの取り付け位置が決まったら、仮止めした取付ボルトを本締めします。
●スリーブとピンでガラスを挟み込みトルク15Nmで固定します。
●カバーを取り付ける。(取り付けたカバーは縁の部分を指で強く押すと外れます。)
注 意

送料無料です。
※物件等で10個以上をご使用の場合、
       また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)



専用工具(別売品)

本体

補充用ポイントフィックスカバー(5枚入り)



見積り依頼シート
お見積りをご希望の方は、
以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、
必要事項をご記入の上、FAXまたは、メールでお送りください。
折り返し、こちらからお見積りをさせていただきます。

FAX番号: 03-6766-8971、メールアドレス: info@comfortmk.com

PDFファイル/約101KB    エクセルファイル/約47KB
★ダウンロード&保存するには、リンクをマウスで右クリック(Macintosh の場合はしばらくクリック)して、
[対象をファイルに保存]などのメニューから保存を行ってください。



ガラス穴加工

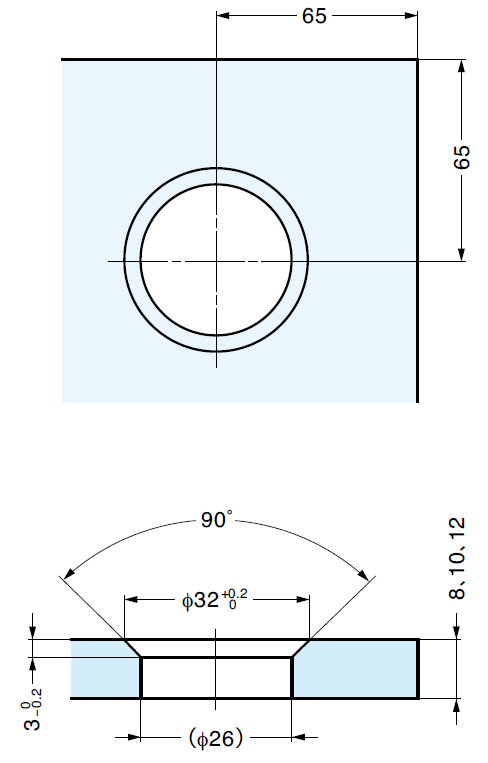

マネットの各部品を取り付けるガラスへの穴加工形状は、ほとんどが下記のマネットホールの形状となります。
※マネットホールはガラスの端から65mmを推奨します。

マネットホール

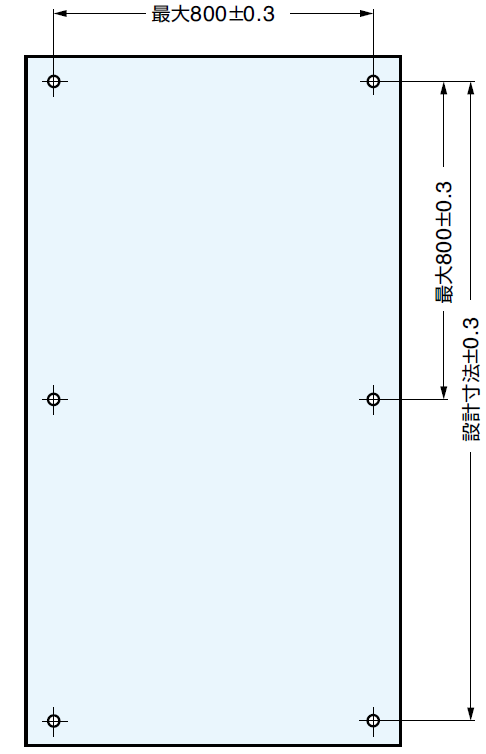

穴の中心間距離の許容差は、±0.3mmにしてください。
