ダンパー機能付スライド丁番 14 mm かぶせ / 85°開き [360-D26-14T85]

ダンパー機能付スライド丁番 14 mm かぶせ / 85°開き [360-D26-14T85]

販売価格: 2,300円~12,020円(税込)

オプションにより価格が変わる場合もあります。

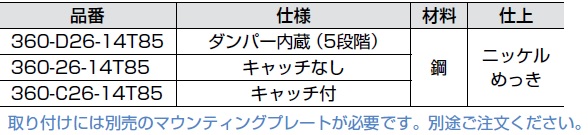

仕様:品番:
購入単位:
数量:

商品詳細

ダンパー機能付(5段階)スライド丁番 3 6 0  14 mm かぶせ / 85°開き

●ダンパー機能付はスピードを5段階で調節できます。
【仕 様】
●扉の三次元調整機能(前後+1.5 mm、-2.5 mm、上下±2.5 mm、かぶせ〔左右〕+0 mm、-4 mm)
●使用温度:0℃〜 40℃
【別売品】
●マウンティングプレート(取付座金)
●丸皿タッピンねじ 3.5×15NI
【推奨ねじ】
●呼び径3.5皿頭/丸皿頭のタッピンねじ/木ねじ

スライド丁番,360-D26-14T85

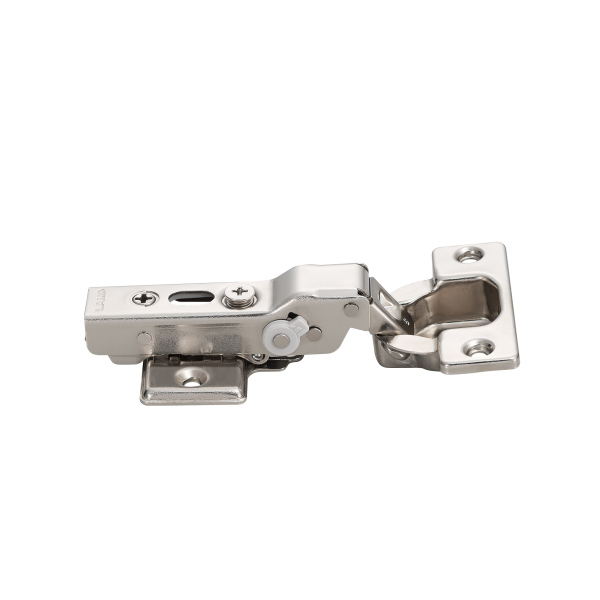

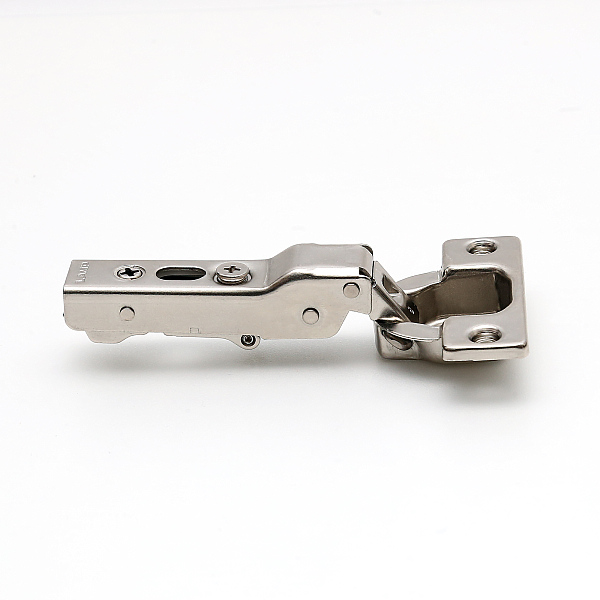

写真はスライド丁番本体(ダンパー内蔵)と別売のマウンティングプレートの組み合わせです。

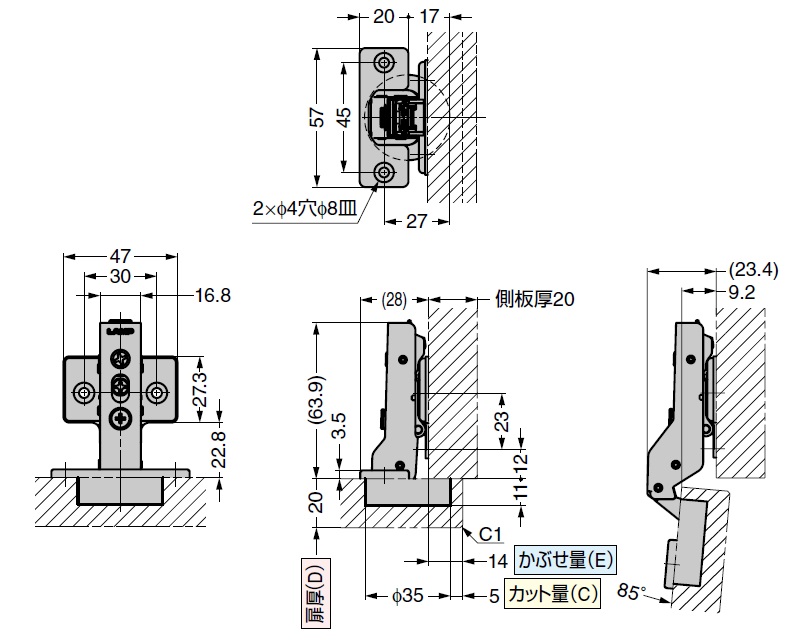

取付図
取付図、軌跡図はカット量5mm、扉厚20mm、側板厚20mmで14mmかぶせ仕様です。

軌跡図はカット量5mm、扉厚20mm、側板厚20mm


本図は別売のマウンティングプレート360-P4W-30Tとの組み合わせです。

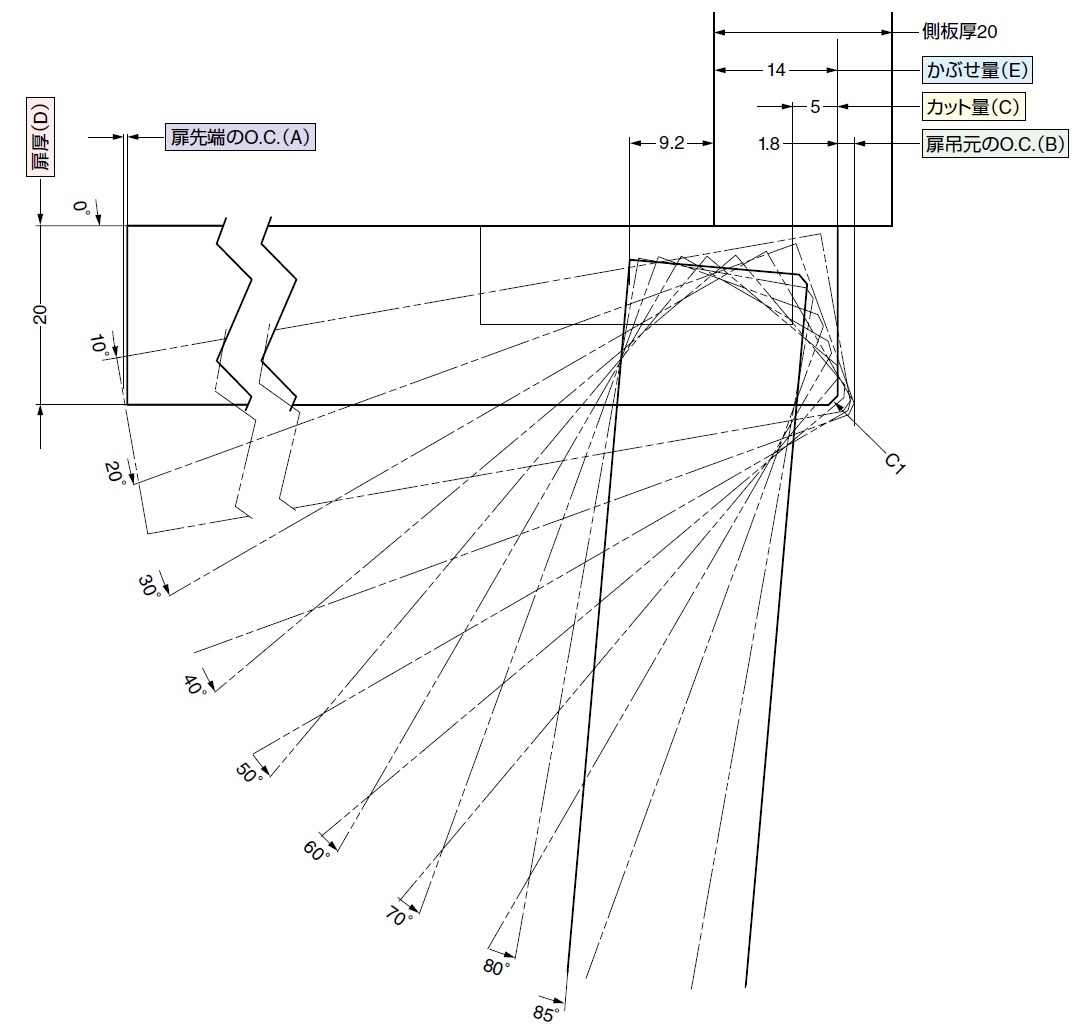

軌跡図




オープニングクリアランス(O.C.)目地代
扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C(. A)と(B)が必要です。
O.C(. A)、(B)は扉の厚みとカット量により変化します。
扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。

扉吊元のO.C.(B)と扉厚(D)およびカット量(C)の関係
  スライド丁番,丁番


・上表は扉にC1加工を施した場合の値です。
※20mmを超える厚扉使用時は、軌跡図を参考にしてください。(扉にRまたはC面加工をすると、O.C.(B)を小さくできます。)

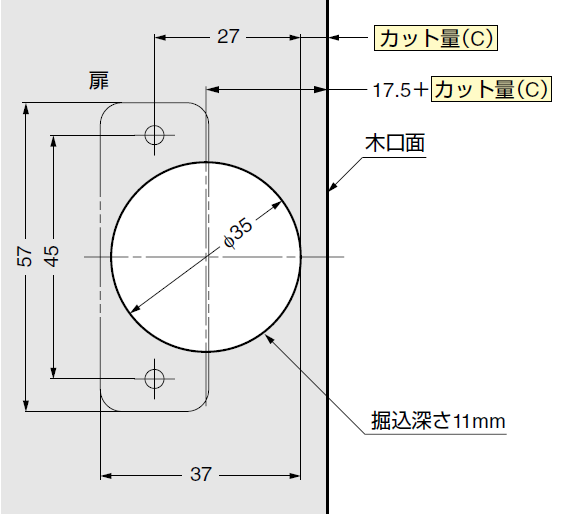

扉加工(木製扉用)

カット量(C)とかぶせ量(E)の関係


標準仕様(マウンティングプレート0mm厚使用)です。
かぶせ量調整ねじを回すと、かぶせ量を最大4mm少なくできます。



扉先端のO.C.(A)と扉幅の関係( 扉厚20のとき)






注 意
送料無料です。
※物件等で10個以上をご使用の場合、 また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)


見積り依頼シート
お見積りをご希望の方は、
以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、
必要事項をご記入の上、FAXまたは、メールでお送りください。
折り返し、こちらからお見積りをさせていただきます。
