モノフラット リンクスヒンジ LIN-X1000型  重量用アーム式フラットドア

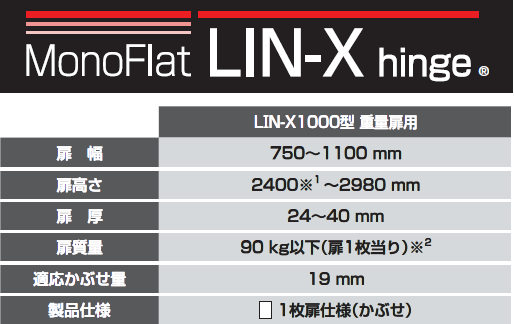

扉幅,扉高さ,扉厚,扉質量,適応かぶせ量,製品仕様

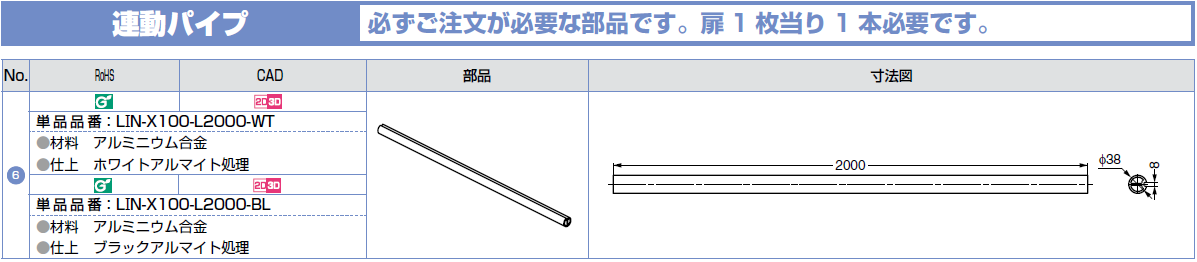

※1 連動パイプを切断して使用すれば、2400mm以下も可能です。
※2 扉の質量に応じて、扉と床との隙間を設定して下さい。

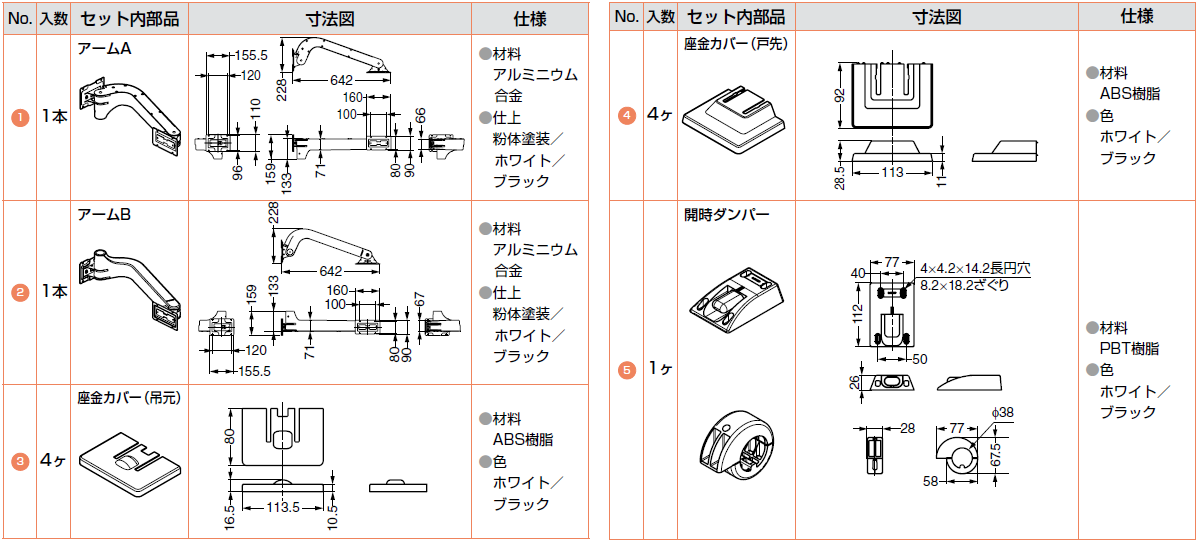

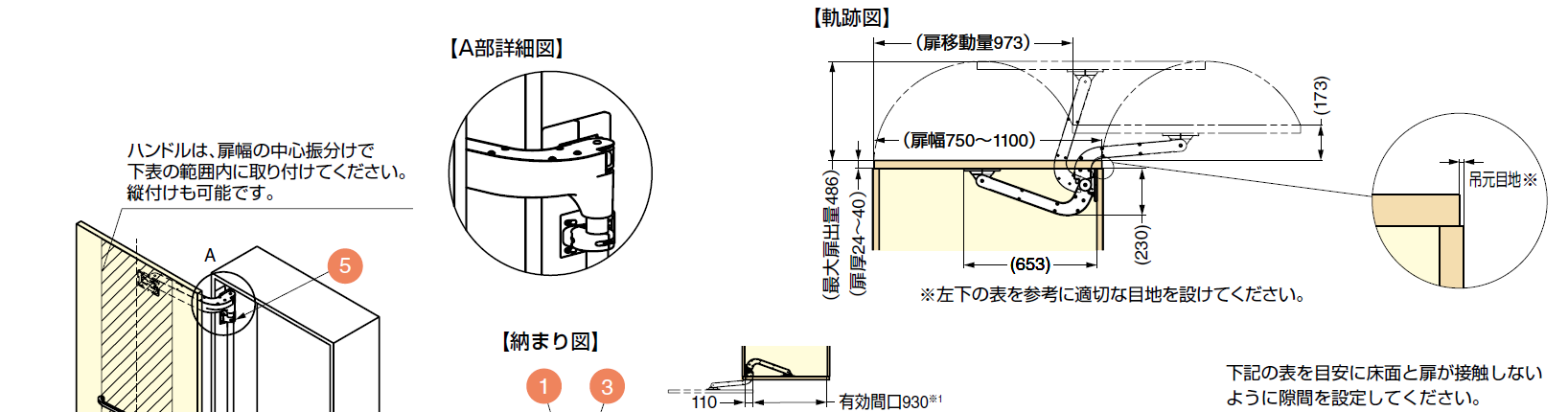

  詳細は下記の図面をご覧下さい。

特 長
● 2016年度グッドデザイン賞を受賞しました。
● レッドドット・デザイン賞
 プロダクトデザイン2017を受賞しました。

キャビネット外幅,扉高,扉幅,扉厚,扉質量


注 意
● 本製品は、扉重量90kgまで使用できる重量扉用ヒンジとなっております。
● 筐体(枠・壁)の吊元の強度と連結強度を十分確保してください。
● 強度不足が案じられる場合には、アルミフレーム(市販品の溝ピッチ120mm)をご使用ください。

用 途

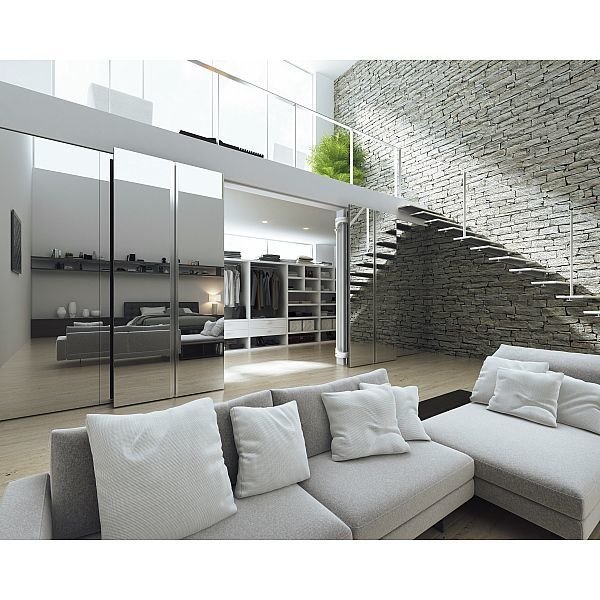

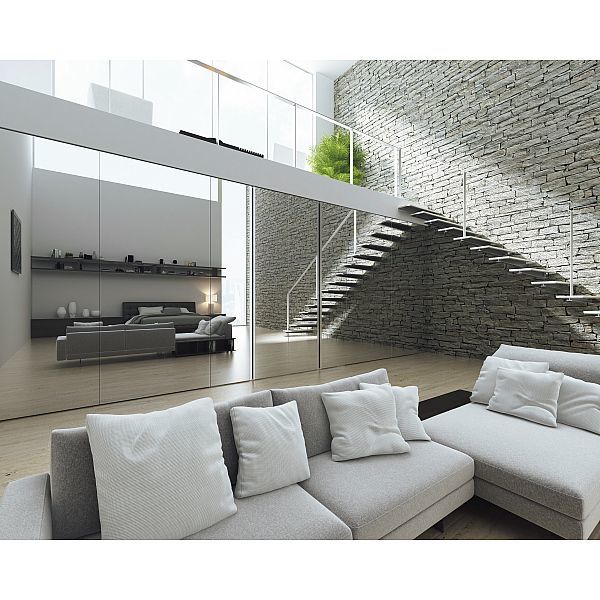

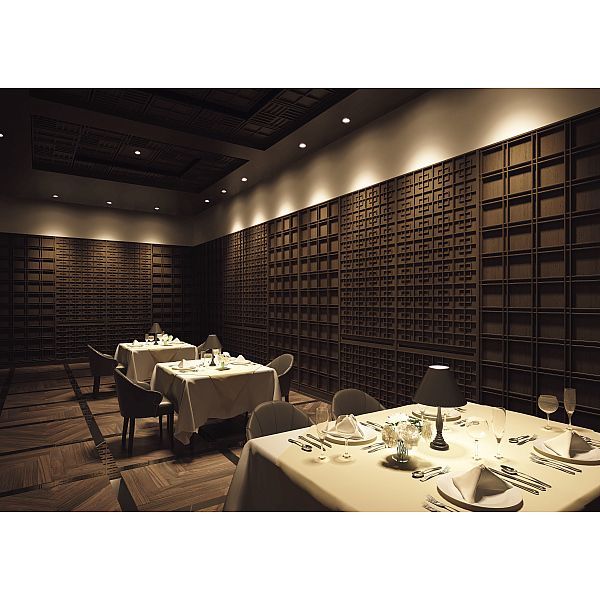

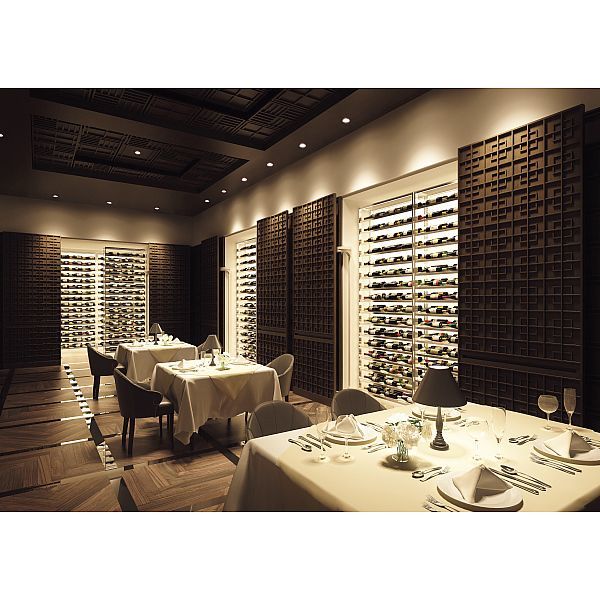

●ブティック、レストラン、オフィスの収納扉、ウォークインクロ
ーゼットなど

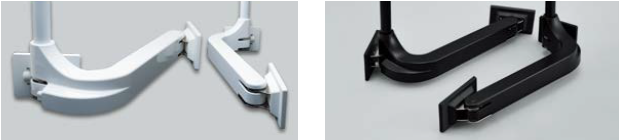

カラーバリエーション

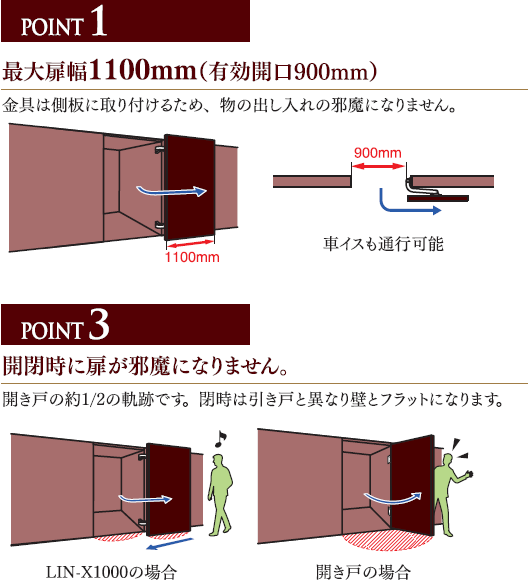

最大扉幅1100mm,最大開口900mm,金具は側板に取り付けるため、物の出し入れの邪魔になりません,開閉時に扉が邪魔になりません,開き戸の1/2の軌跡です。閉時は引戸と異なり壁とフラットになります

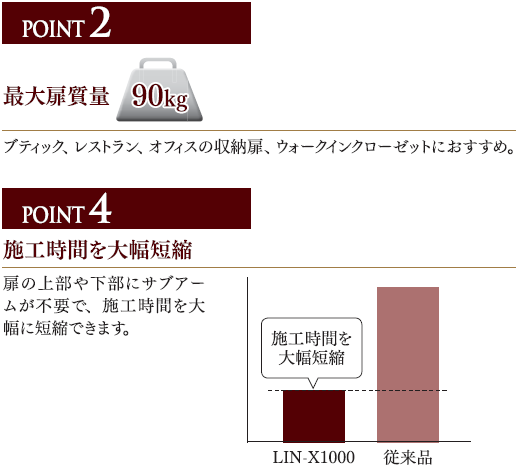

最大扉質量90kg,ブティック、レストラン、オフィスの収納扉、ウォークインクローゼットにお薦めです,扉の上部と下部にサブアームが不要で、施工時間を大幅短縮

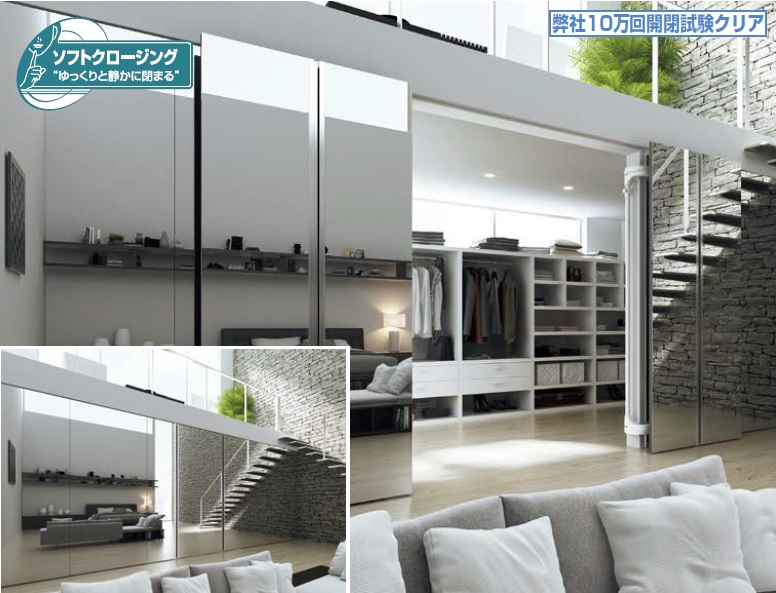

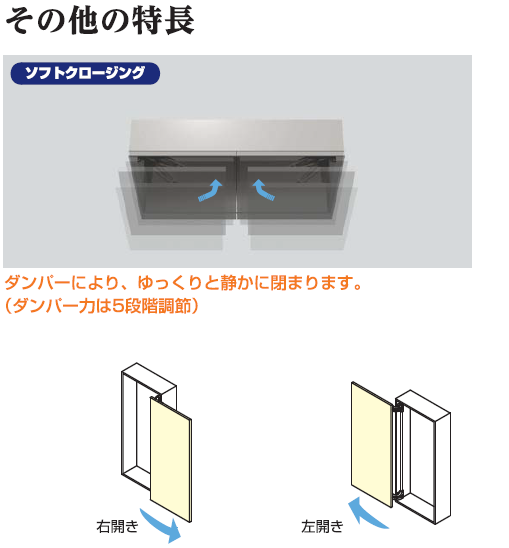

その他の特長,ダンパーによりゆっくりと静かに閉まります,ダンパー力は5段階調整,ソフトクロージング

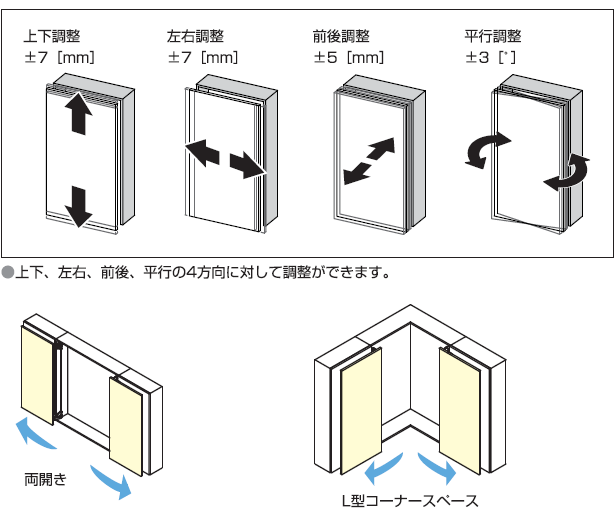

上下調整,左右調整,前後調整,平行調整の4方向が可能です


     ● さまざまなキャビネットに対応します。


モノフラット リンクスヒンジ


モノフラット リンクスヒンジ


モノフラット リンクスヒンジ

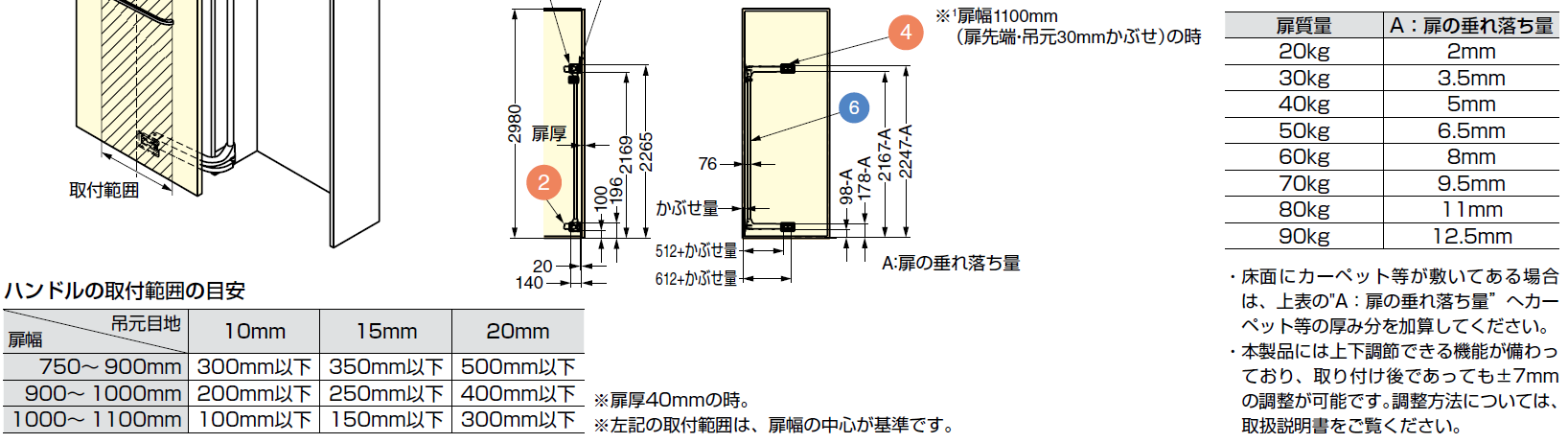

表を目安に扉の垂れ落ちを考慮し床面と扉が接触しないようにAの値を設定して下さい,扉質量,扉の垂れ落ち量,取付け後であっても7mmの調整が可能です
