フラット扉金物 モノフラット ユニゾン ネオ MFU-1000 [MFU-1000-R,MFU-1000-L]

フラット扉金物 モノフラット ユニゾン ネオ MFU-1000 [MFU-1000-R,MFU-1000-L]

販売価格: 2,700円~60,912円(税込)

オプションにより価格が変わる場合もあります。

品番1セット(扉1枚分) 在庫
MFU-1000-R 在庫あり
MFU-1000-L 在庫あり
MFU-1000RG-SL-R 在庫あり
MFU-1000RG-SL-L 在庫あり
MFU-1000RG-UM-R 在庫あり
MFU-1000RG-UM-L 在庫あり
品番1セット(扉1枚分):

販売価格: 2,700円~60,912円(税込)

数量:
モノフラット ユニゾン ネオ MFU-1000-R,MFU-1000-L

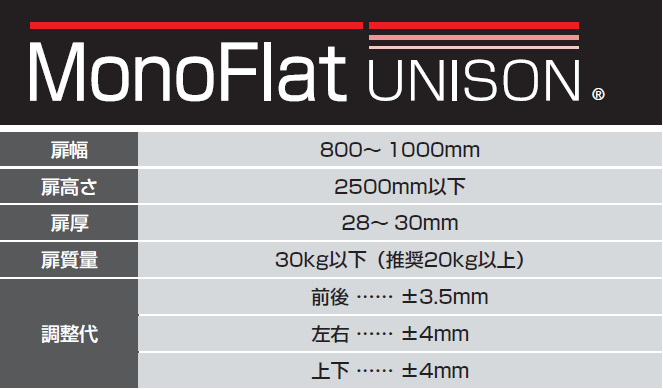

扉幅,扉高さ,扉厚,扉質量,調整代

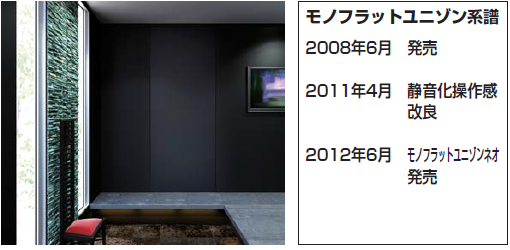

壁と見間違う、壁面と一体感のある扉を演出するフラット扉金物。

特 長

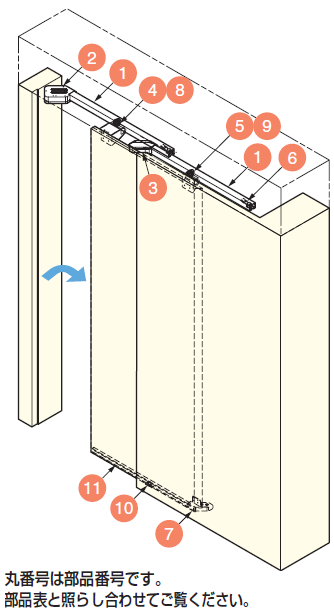

●引き込み機能をユニット化(下部品表のレールBOX を参照)し、レールを切断するだけで容易に現場取り付けできます。
●引き込み機能により、扉は最後まで閉まります。
●部品点数が少なく、施工性に優れています。
●下レール掘込仕様(オプション)にすることで、扉下部のがたつきを防止できます。
用 途

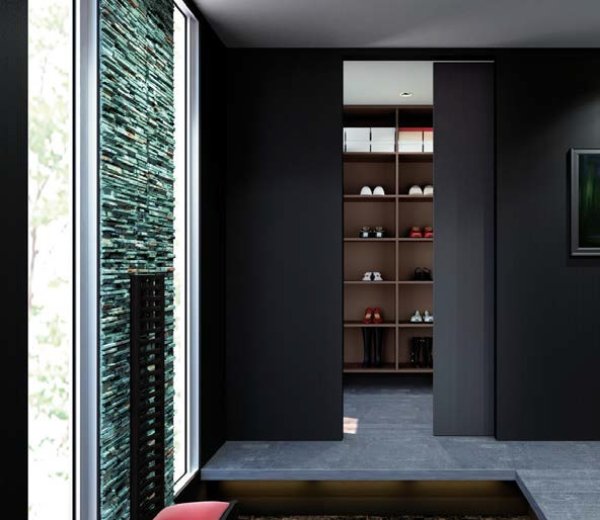

 ウォークインクローゼット、店舗ストックヤードドアなど
注 意
●扉開閉時の衝撃に耐えられ、扉質量に対応できる強度を持った枠に取り付けてください。強度のない枠は扉の動きを著しく低下させるばかりでなく、上レール の脱落などを引き起こすことも考えられ、大変危険です。
●扉を吊り込み後、動かす前に上ストッパーが取り付けてあることを必ずご確認ください。

モノフラット ユニゾン ネオ,フラットドア


モノフラット ユニゾン ネオ,フラットドア


モノフラット ユニゾン ネオ,フラットドア

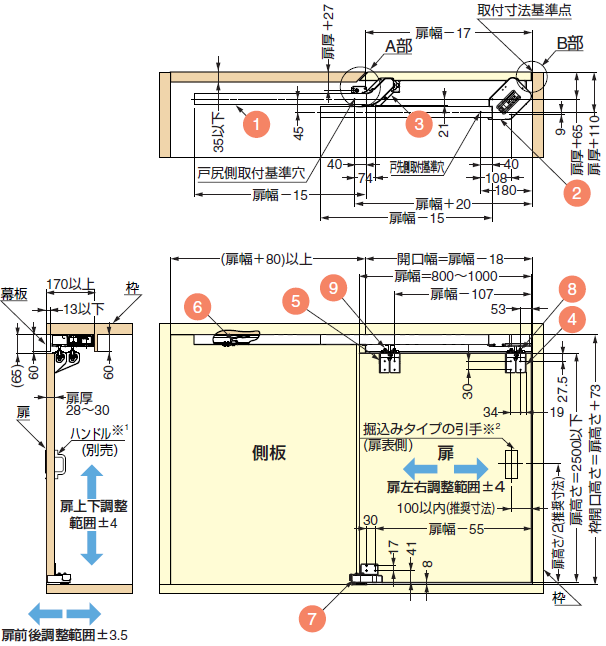

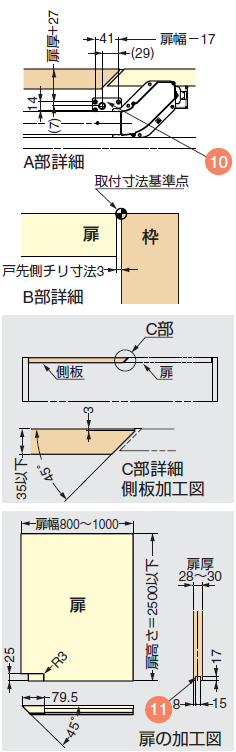

■扉の納まり寸法および加工寸法例
 (本図は左引きを示します。右引きの場合は、反転した図になります)

扉の納まり寸法および加工寸法例

扉の納まり寸法および加工寸法例

扉の納まり寸法および加工寸法例


    ※1 扉の裏側にハンドル(別売)がないと内側から開閉できません。ご用意ください。
    ※2 扉の表側は掘込タイプの引手(出寸法3mm以下)をご使用ください。

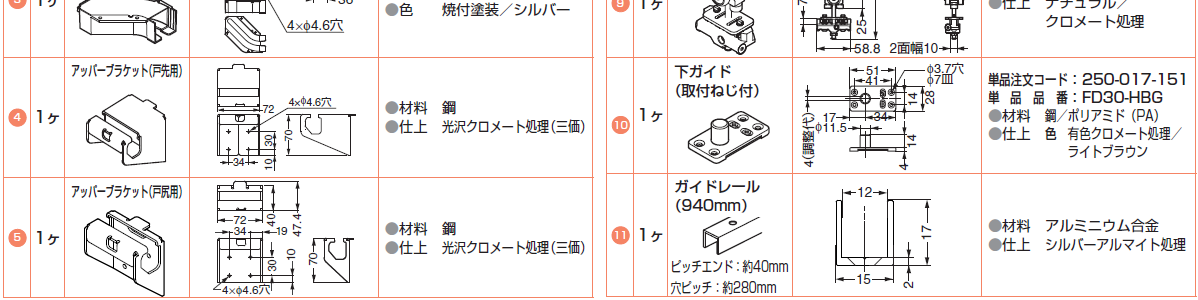

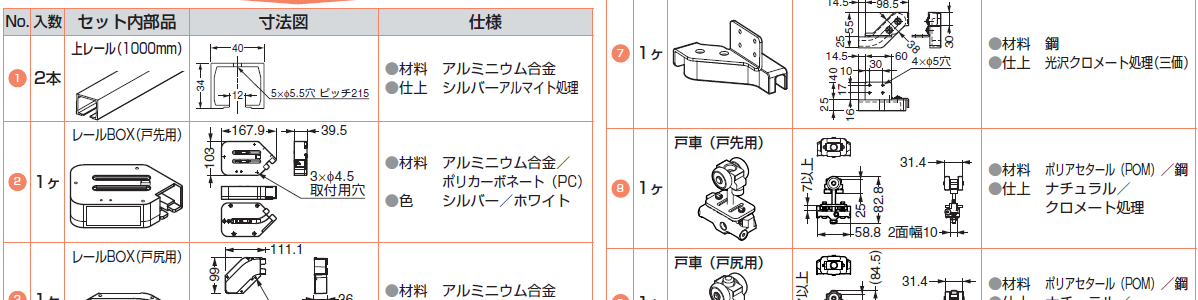

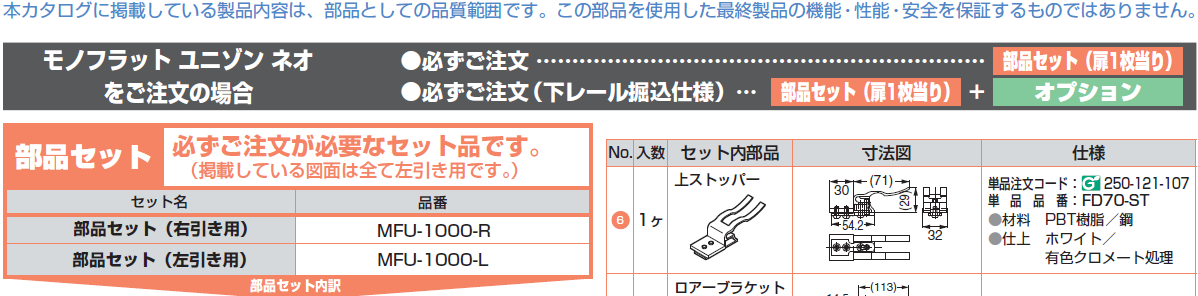

モノフラット ユニゾン ネオをご注文の場合,部品セット,必ずご注文が必要なセット品

レール,部品セット,戸車

ガイド,部品セット,ブラケット

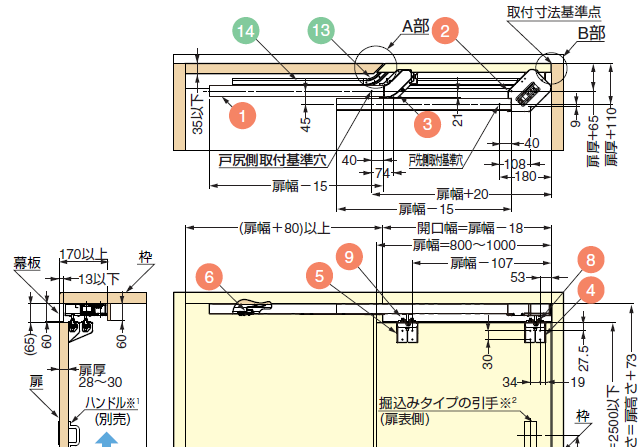

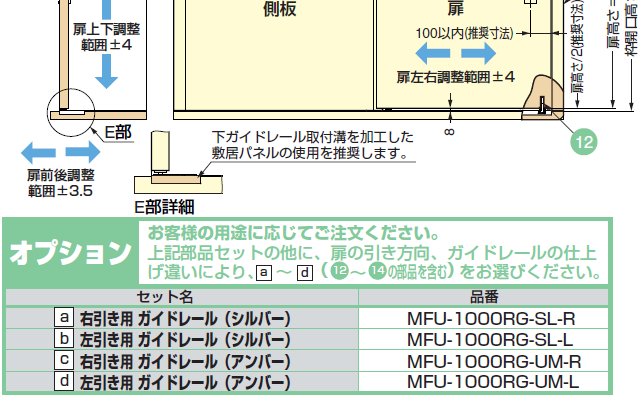

■下レール掘込仕様の扉の納まり寸法および加工寸法例
  (本図は左引きを示します。右引きの場合は、反転した図になります。)

下レール掘込仕様の扉の納まり寸法および加工寸法例

下レール掘込仕様の扉の納まり寸法および加工寸法例

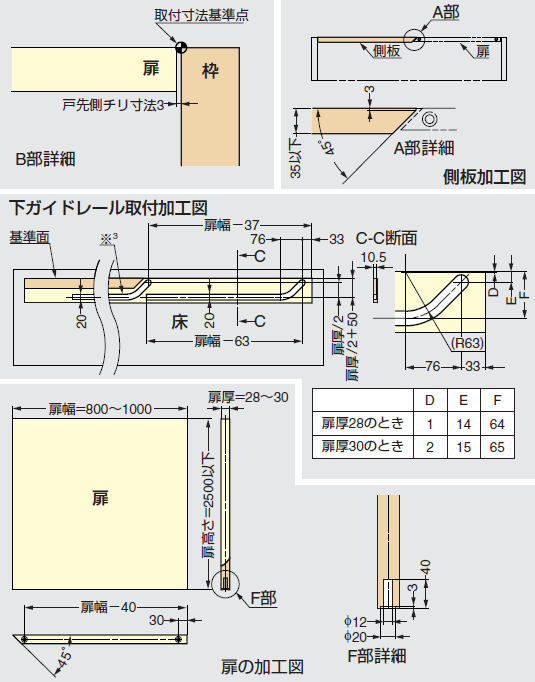

下ガイドレール取付加工図


※1 扉の裏側にハンドル(別売)がないと内側から開閉できません。ご用意ください。
※2 扉の表側は掘込タイプの引手(出寸法3mm以下)をご使用ください。
※3 基準面と平行に加工してください。
