ステンレス戸当り(マグネットタイプ・非常開放装置付) [OT-B170-SUS]

ステンレス戸当り(マグネットタイプ・非常開放装置付) [OT-B170-SUS]

販売価格: 13,608円(税込)

在庫あり
数量:
mark_NEWmark_SUS

非常時開放可能! ガラス扉用戸当りです。
ステンレス製で、耐蝕性に優れています。


商品特徴
・ガラス扉用戸当りです。
・マグネットの吸着力でガラス開閉時のバウンドを軽減し、ガラス扉を簡易保持します。
・非常時、本体を簡単に取り外し、扉を開放させることができます。
・ステンレス製で、耐蝕性に優れています。

材質:
ステンレス鋼(SUS-304)+ シリコンゴム+ ネオジム磁石

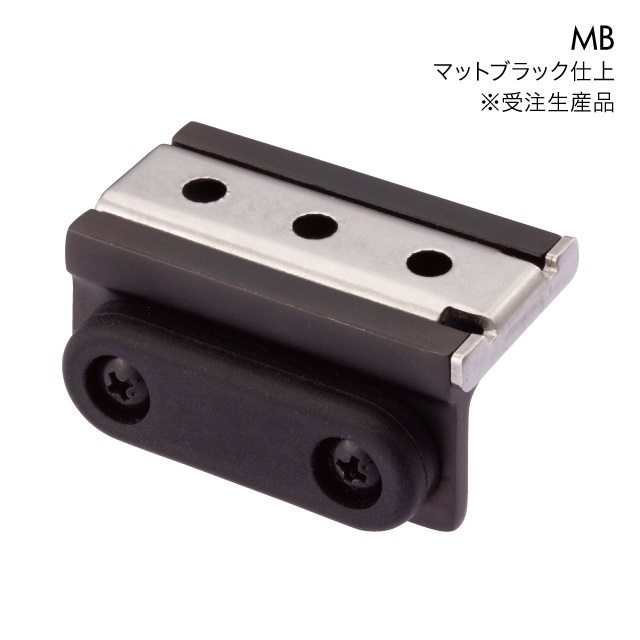

仕上げ:
MST(鏡面)

製品自重:
127g

OT-B170-SUSステンレス戸当り(マグネットタイプ・非常開放装置付)

【価格(1個当たり)】
12,600円(税別、送料無料

操作説明:
・後部のスリットをコイン等で90°回し、ロック解除後、本体をスライドさせて取り外して下さい。

注意事項:
・上部付けの製品です。下部付け、側面付けには使用しないで下さい。

補足説明:
・取付ネジは付属していません。別途ご用意して下さい。
・推奨ネジ:M4皿小ネジ
・受金具は別売りです。
・非常開放の可能なガラスヒンジ:OT-B430-SUSOT-B450-SUSOT-B455-SUS
 OT-B460-SUSOT-B490-SUS

● 関連製品
OT-B090-SUS用受金具 関連商品OT-B180-SUS 関連商品
OT-B090-SUS用受金具 OT-B180-SUS

先頭に戻る

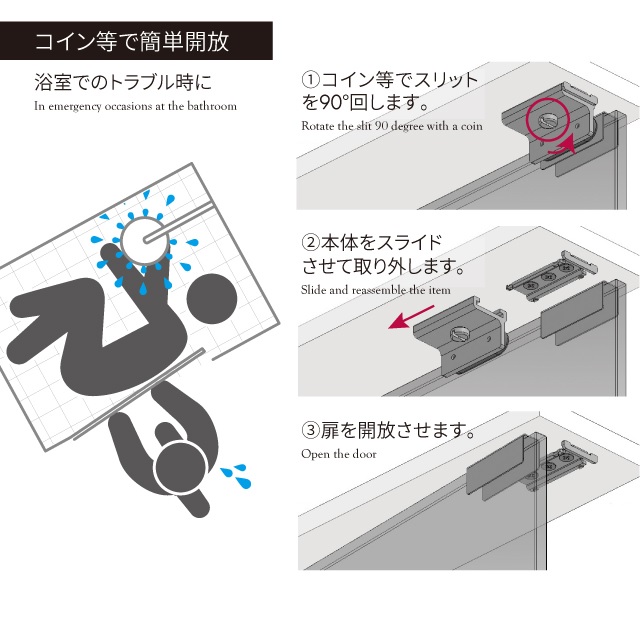

OT-B170-SUS 操作方法

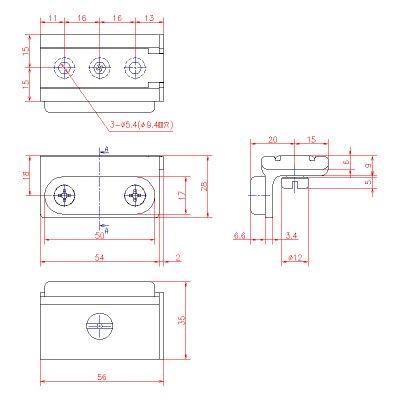

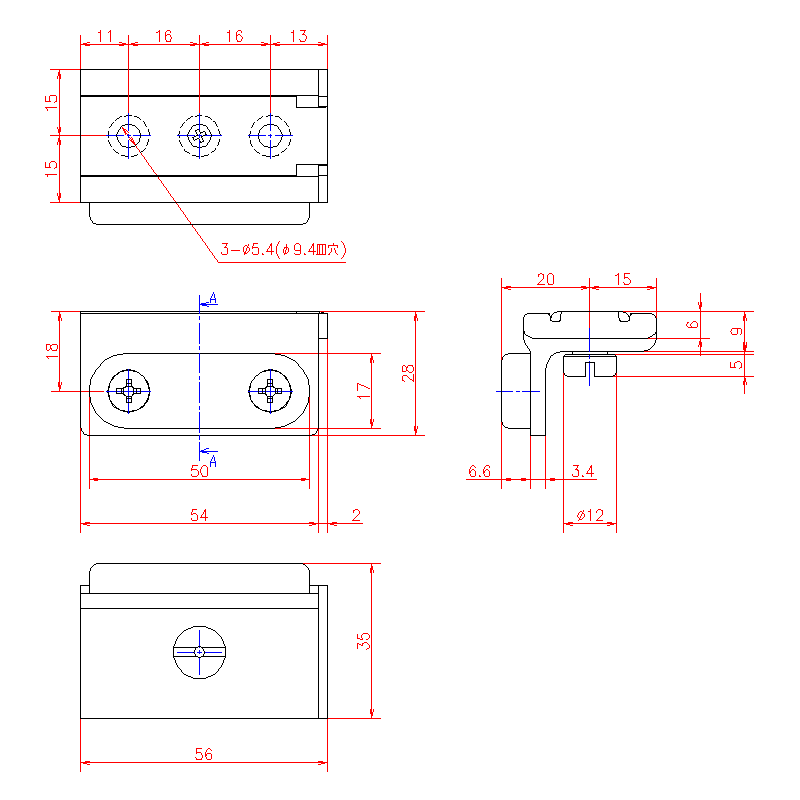

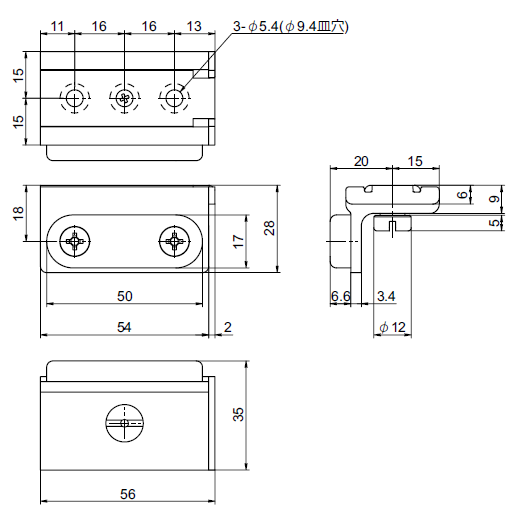

寸法図
OT-B170-SUS図面

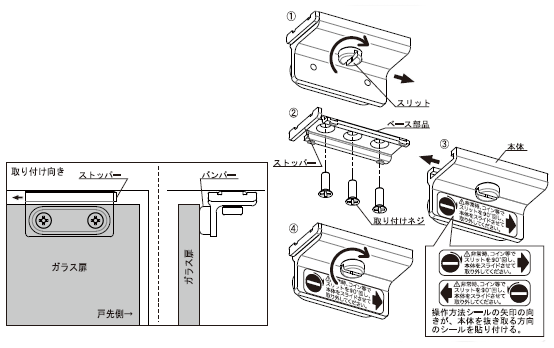

取り付け方法
①スリットを90°回転させロックを解除し、ベース部品をスライドさせ取り外す。
②ベース部品を天井(上枠)に取り付けネジで、取け付ける。
(戸先側にストッパーが向くようにする。)
③扉側にバンパーが向く方向で本体ベース部品に戻す。
④スリットを90°回転させ、ロックをかける。

OT-B170取付け方法
(クリックで拡大します)

先頭に戻る


CATEGORY TOPへ

他の写真

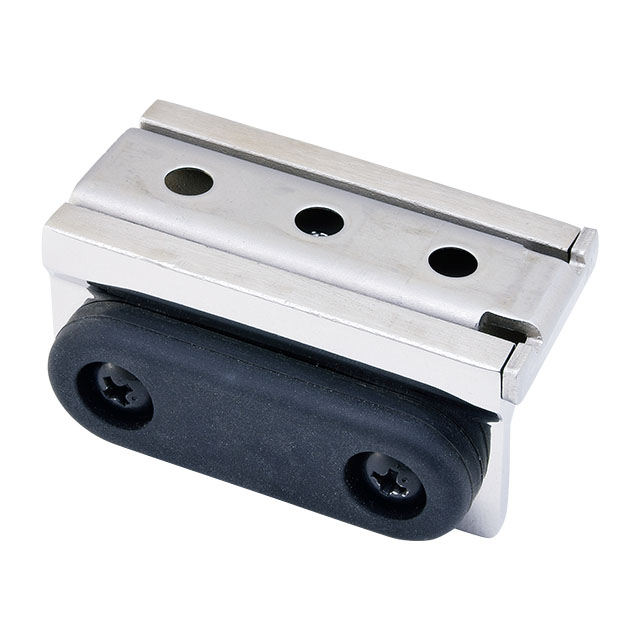

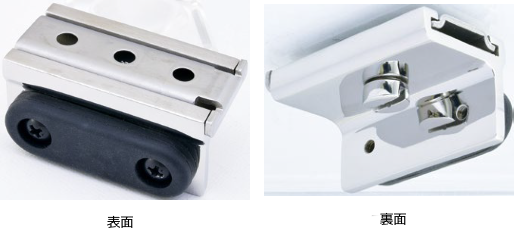

  • 表面
  • 裏面
  • 図面
