木製引戸金物 コンビーノ 20H-FS 引戸 かぶせ [20H-FS]

木製引戸金物 コンビーノ 20H-FS 引戸 かぶせ [20H-FS]

販売価格: 52,700円~71,600円(税込)

オプションにより価格が変わる場合もあります。

品番 在庫
56-3182-071 在庫あり
56-3182-072 在庫あり
品番:

販売価格: 52,700円~71,600円(税込)

数量:
引戸 コンビーノ 20H-FS 引戸 かぶせ

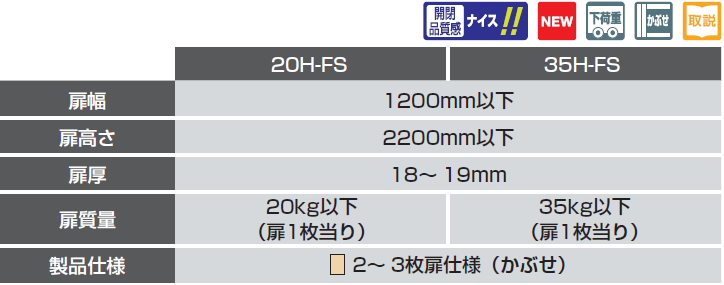

扉幅,扉高さ,扉厚,扉質量,製品仕様

引戸



■コンビーノ20H-FS 納まり寸法例


扉の吊り込みが簡単。造作家具に最適な木製引戸金物。
扉仕様【幅:1200mm以下】 【厚さ:18〜 19mm】
     【高さ:2200mm以下】 【質量:20kg以下/扉1枚当り】
特 長
●かぶせ仕様の木製引戸金物です。
●レールはキャビネット外側に取り付けるため、内部のスペースを有効に活用できます。
●扉の高さは-2mmから+4mmの範囲で調整できます。

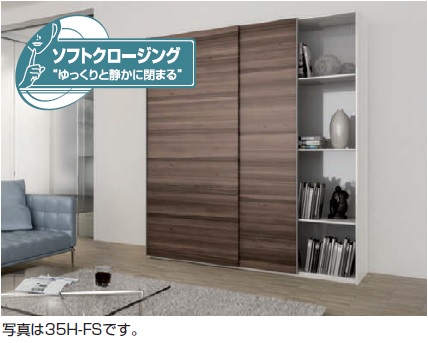

●オプションのソフトクロージングダンパーを使用すると、扉が静かにゆっくりと閉まります。

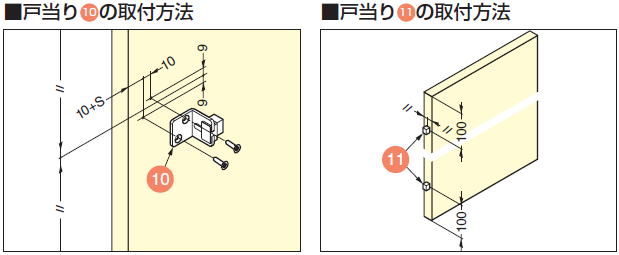

戸当り10の取付方法,戸当り11の取付方法

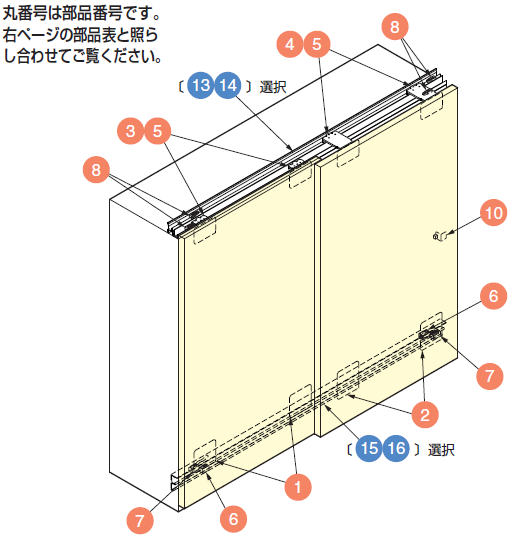

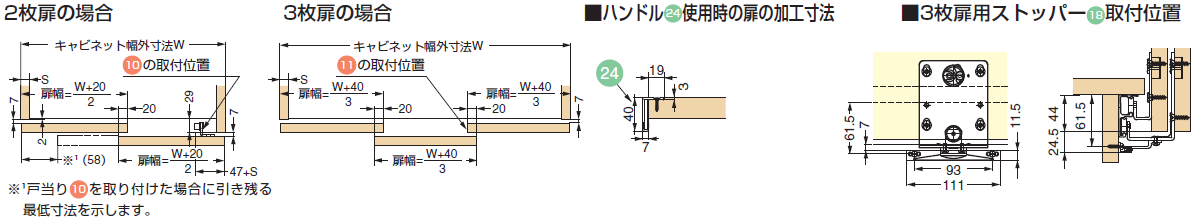

2枚扉の場合,3枚扉の場合,3枚扉用ストッパー18取付位置,ハンドル24使用時の扉の加工寸法

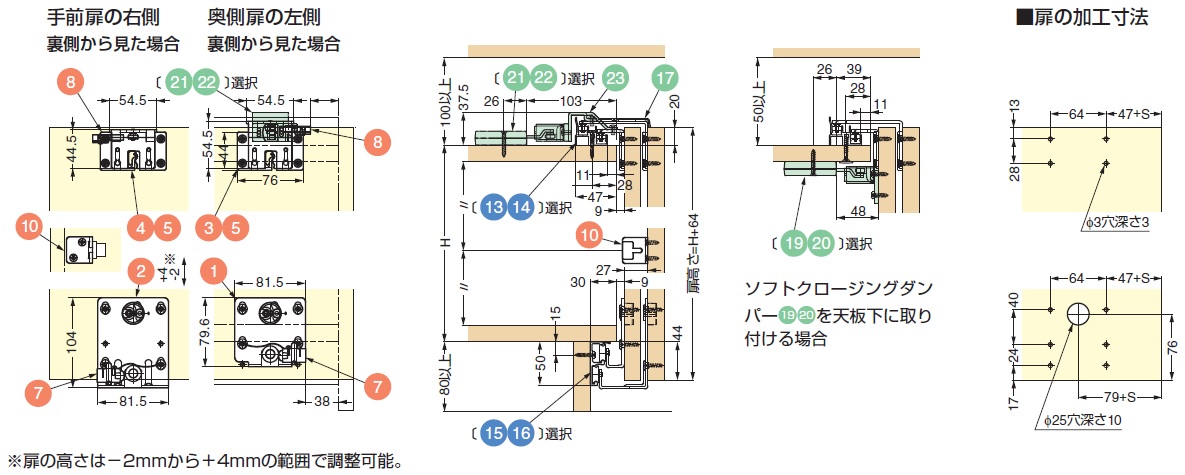

手前扉の右側裏側から見た場合,奥側扉の左側裏側から見た場合,扉の加工寸法,ソフトクロージングダンパー19 20 を天板下に取り付ける場合

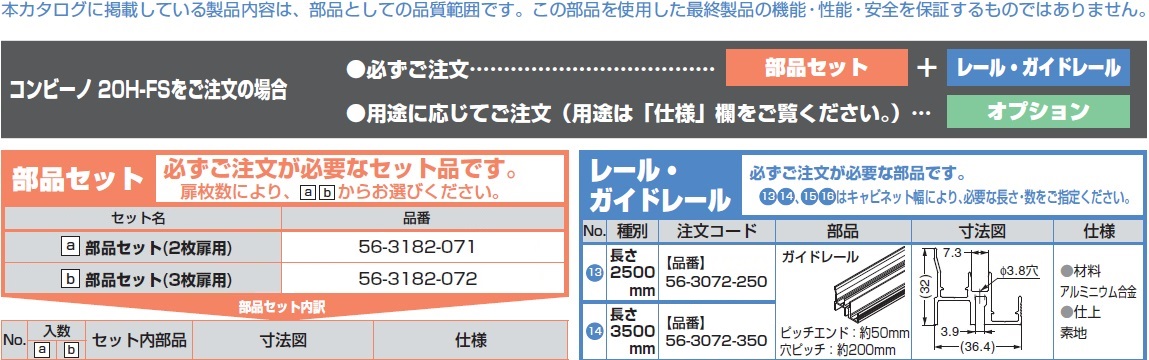

ドアレール金物,コンビーノ20H-FSをご注文の場合,部品セット

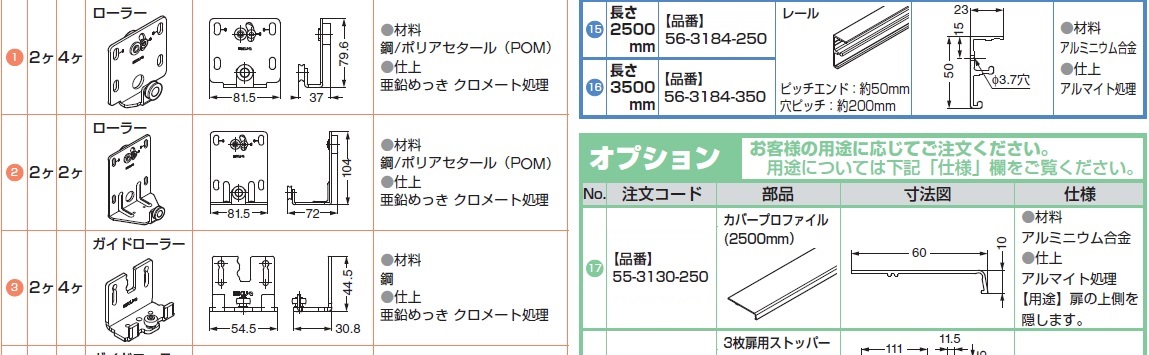

レール,ガイドローラー,ローラー,オプション

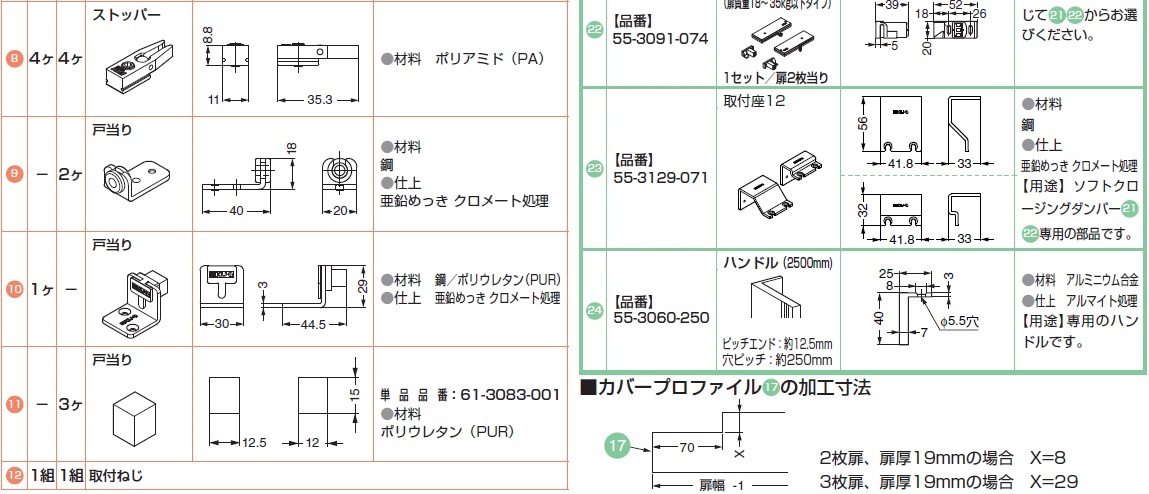

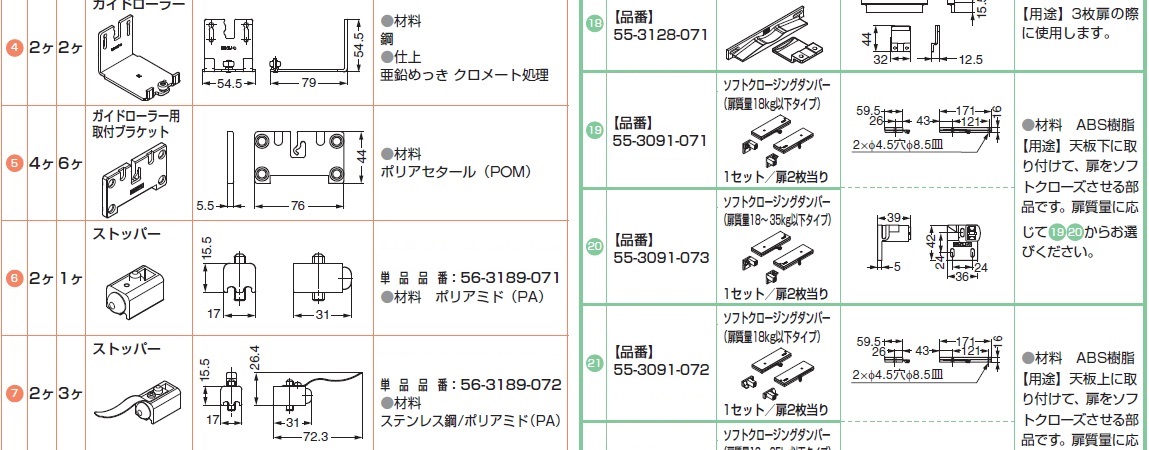

レール,ローラー,ストッパー

戸当り,ソフトクロージングダンパー
