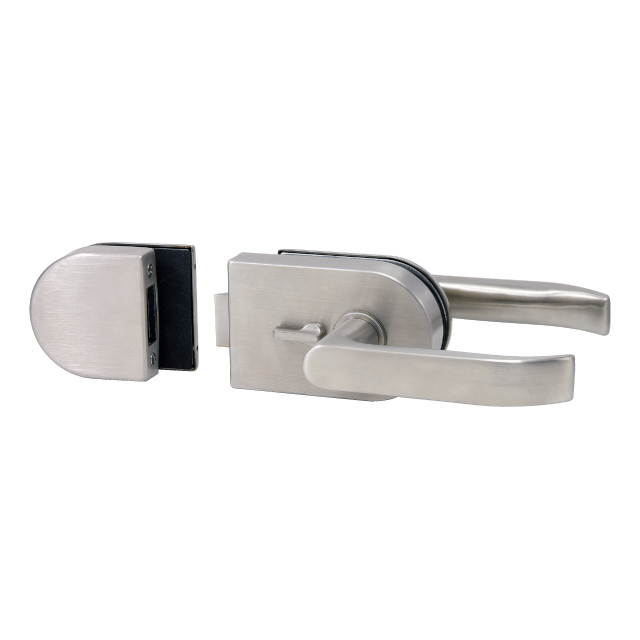

ステンレスガラス用レバーハンドル(袖ガラスタイプ) [OT-C690-SUS]

ステンレスガラス用レバーハンドル(袖ガラスタイプ) [OT-C690-SUS]

販売価格: 32,030円(税込)

商品詳細

OT-C680-SUSOT-C680-SUS
ガラス扉に挟み込むレバーハンドルです。


製品特徴
・ガラス扉に挟み込むレバーハンドルです。
・ステンレス製で、耐蝕性に優れています。
・受け側が袖ガラスの場合にご使用下さい。

OT-C690-SUSステンレスガラス用レバーハンドル(袖ガラスタイプ)

【価格(1組)】
29,110円(税別、送料無料

仕様
・材 質:ステンレス鋼(SUS-304)
・仕上げ:ヘアーライン仕上(HLST)
・製品自重:1096g
・対応ガラス厚:10~15 mm
※受注生産

注意事項
・シャワールームなど水周り仕様ではありません。
・10個からの受注生産になります。

補足説明
・取り付けについては、商品に付いている取付説明書をご参照下さい。

先頭に戻る



寸法図

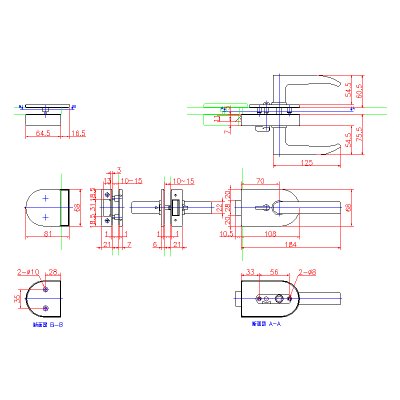

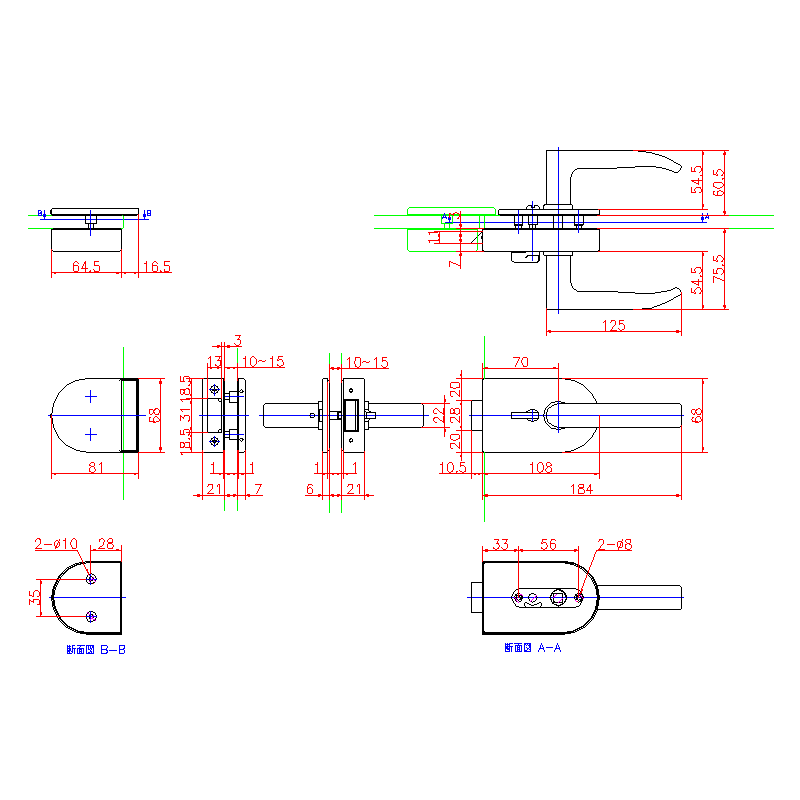

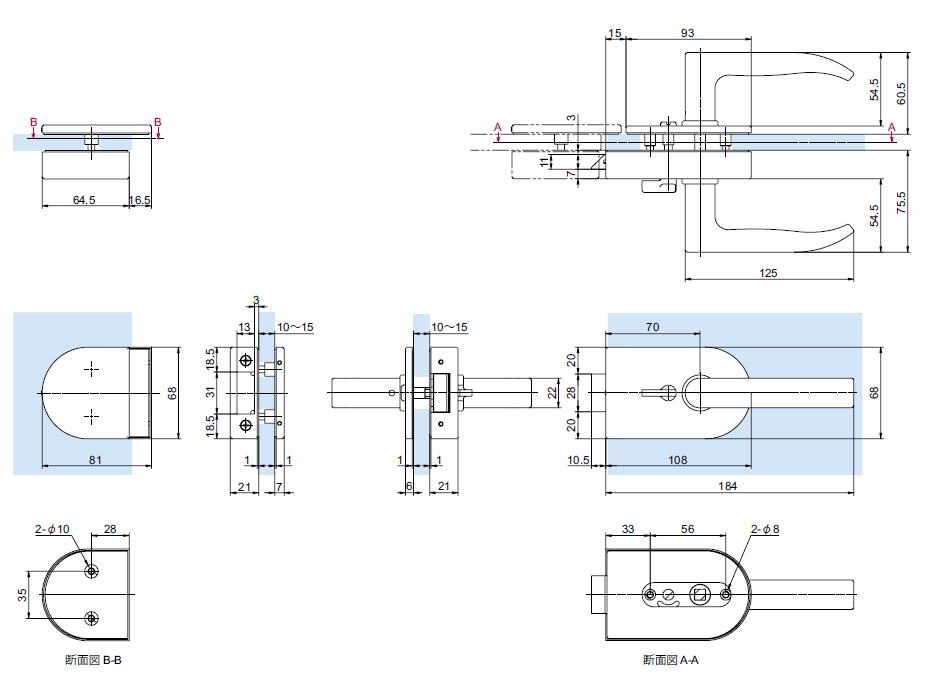

OT-C690-SUS寸法図
(↑クリックで拡大します)


OT-C690-SUSガラスカット寸法

先頭に戻る


「寸法部品表」
OT-C680-SUS寸法部品表

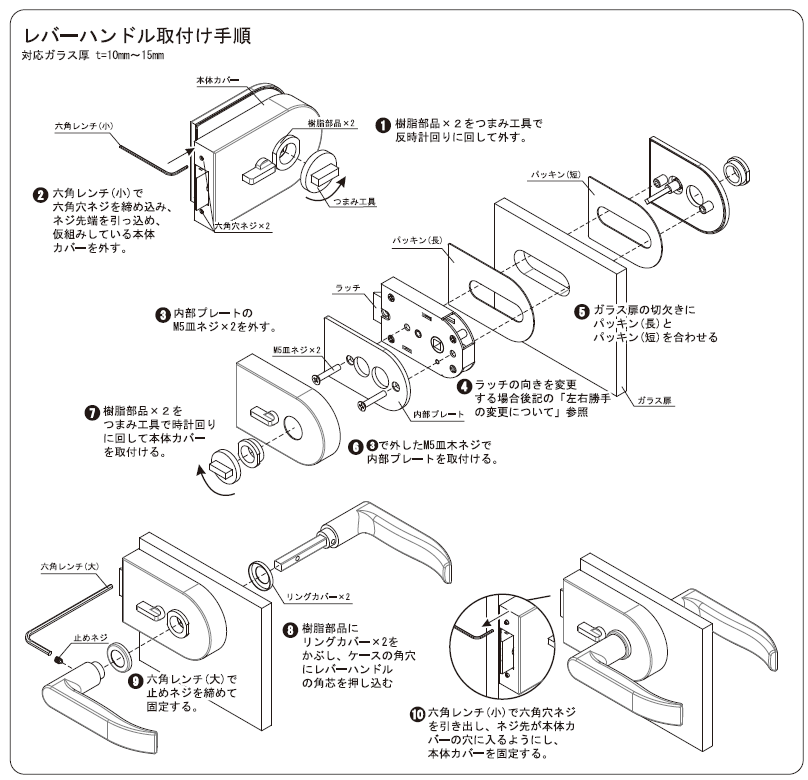

「レバーハンドル取付け手順」
OT-C690-SUSレバーハンドル取付け手順

「レバーハンドル取付け手順」
OT-C690-SUSレバーハンドル取付け手順
(↑クリックで拡大します)

OT-C690-SUSレバーハンドル取付け手順


「左右勝手の変更について」
OT-C680-SUSレバーハンドル取付け手順

OT-C680-SUSレバーハンドル取付け手順

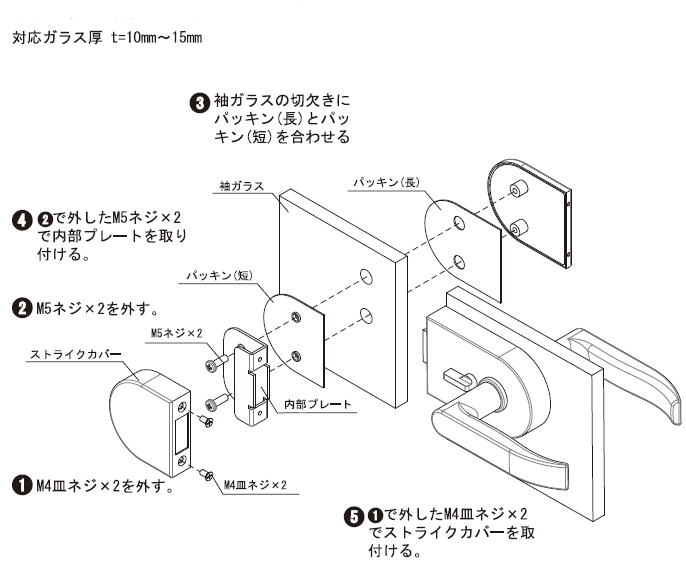

「袖ガラス用ストライク取付け手順」
OT-C690-SUS袖ガラス用ストライク取付け手順
(↑クリックで拡大します)

「取付け完成図」
OT-C680-SUS取付け完成図

「取付け時の注意事項」
OT-C680-SUS取付け時の注意事項
