木製引戸金物 コンビーノ 45H-FS 引戸 かぶせ [45H-FS]

木製引戸金物 コンビーノ 45H-FS 引戸 かぶせ [45H-FS]

販売価格: 54,540円~74,410円(税込)

オプションにより価格が変わる場合もあります。

品番 在庫
55-3120-072 在庫あり
55-3120-071 在庫あり
55-3120-074 在庫あり
55-3120-073 在庫あり
品番:

販売価格: 54,540円~74,410円(税込)

数量:
引戸 コンビーノ 45H-FS 引戸 かぶせ

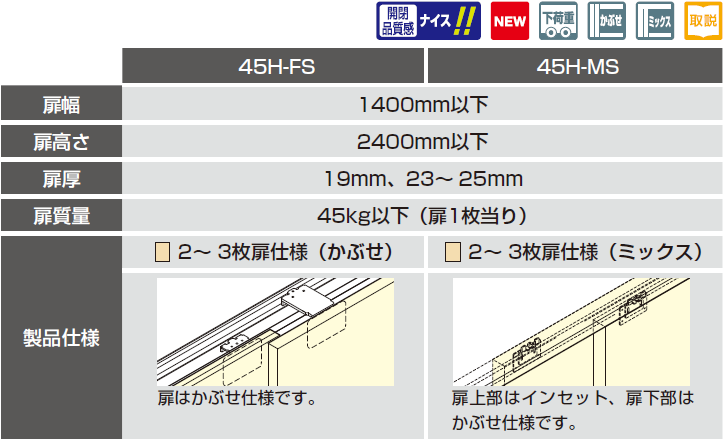

扉幅,扉高さ,扉厚,扉質量,製品仕様

引戸

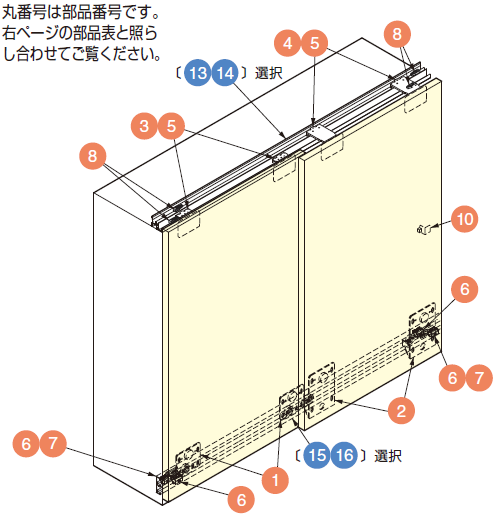

■コンビーノ45H-FS 納まり寸法例

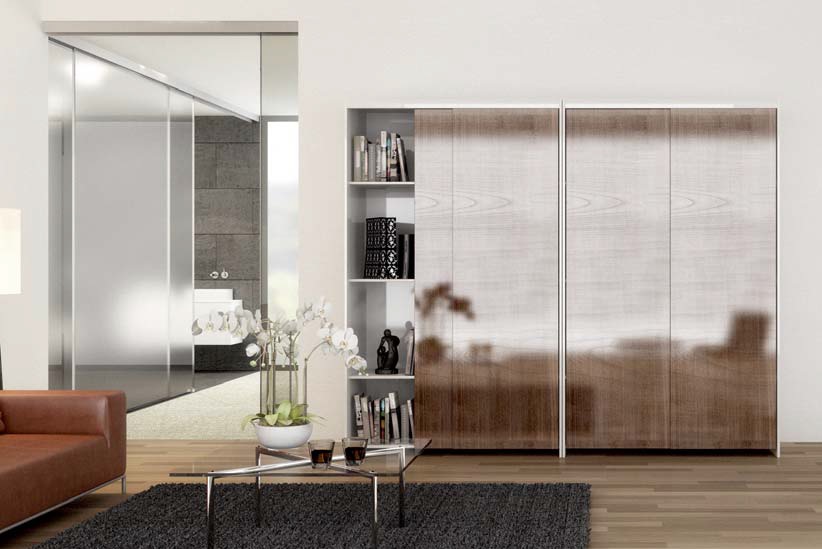

最大扉高さ2400mmまで対応可能。背の高いカップボードなどに最適な、かぶせ仕様の木製引戸金物。
扉仕様【 幅:1400mm以下】 【厚さ:19mm、23〜25mm】
【高さ:2400mm以下】【質量:45kg以下/扉1枚当り】
特 長
●かぶせ仕様の木製引戸金物です。
●レールはキャビネット外側に取り付けるため、内部のスペースを有効に活用できます。
●扉の高さは-2mmから+4mmの範囲で調整できます。
●オプションのソフトクロージングダンパーを使用すると、扉がゆっくりと静かに閉まります。
●ガラス扉仕様もあります。

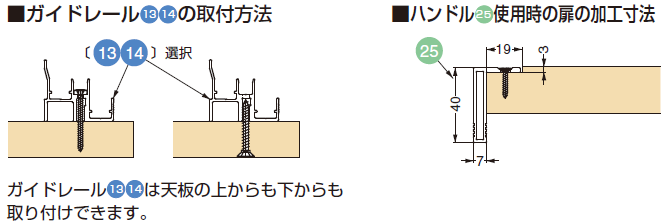

ガイドレール13 14の取付方法,戸当り11の取付方法

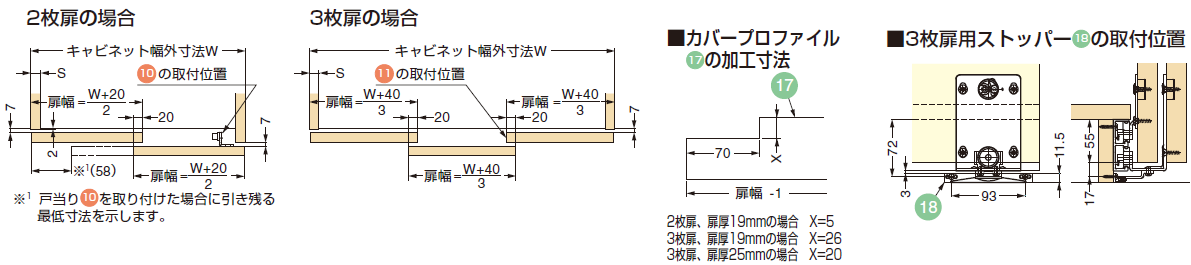

2枚扉の場合,3枚扉の場合,3枚扉用ストッパー18取付位置,カバープロファイル17の加工寸法

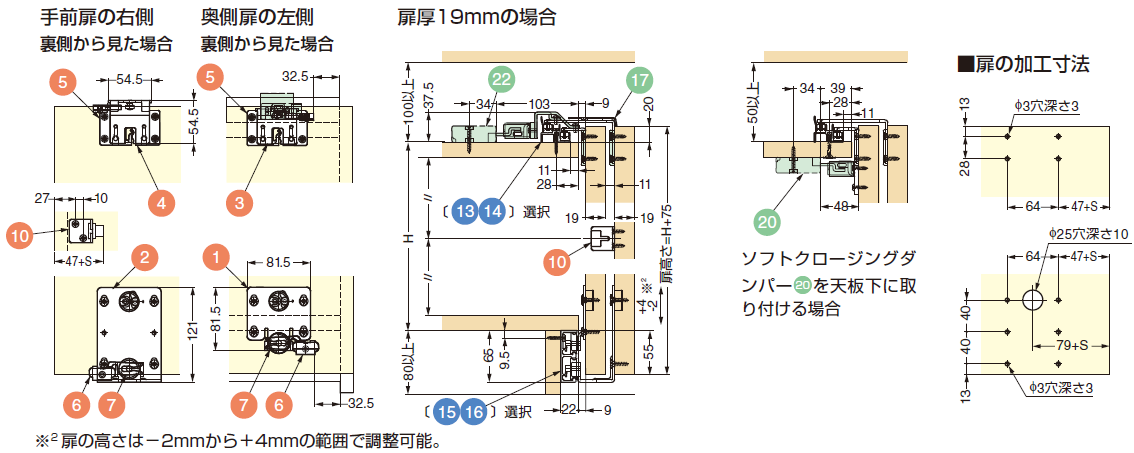

手前扉の右側裏側から見た場合,奥側扉の左側裏側から見た場合,扉の加工寸法,ソフトクロージングダンパー19 20 を天板下に取り付ける場合

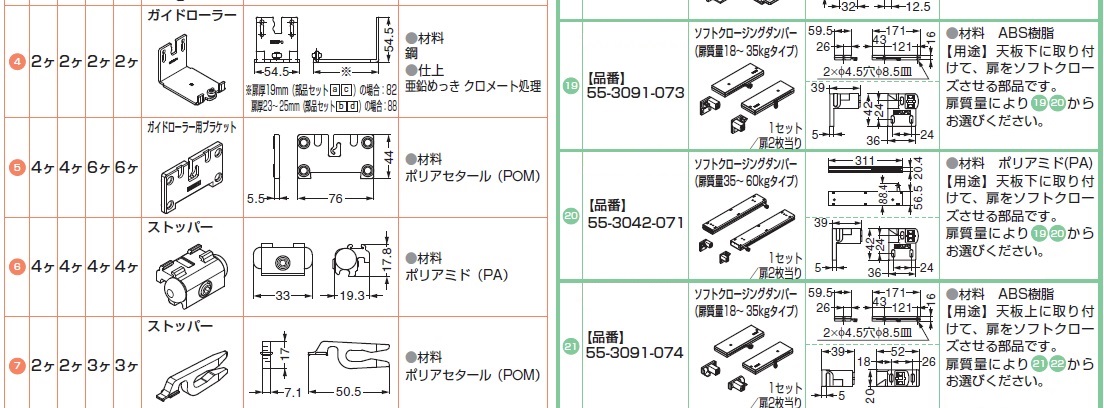

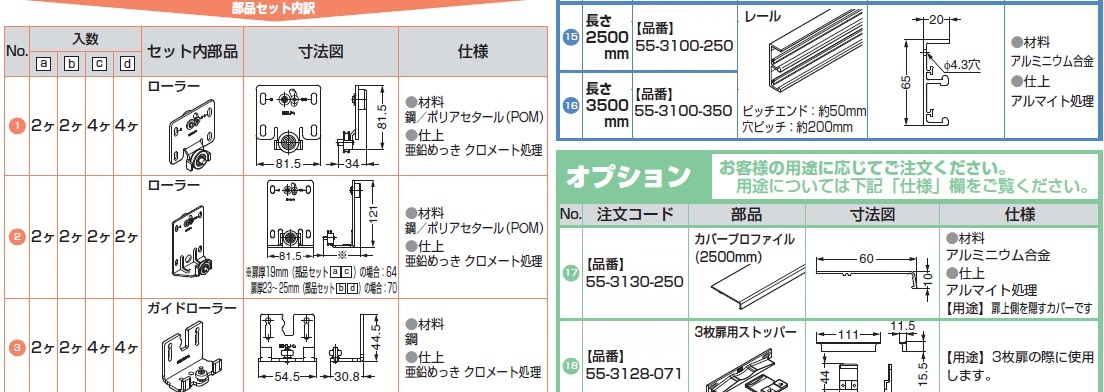

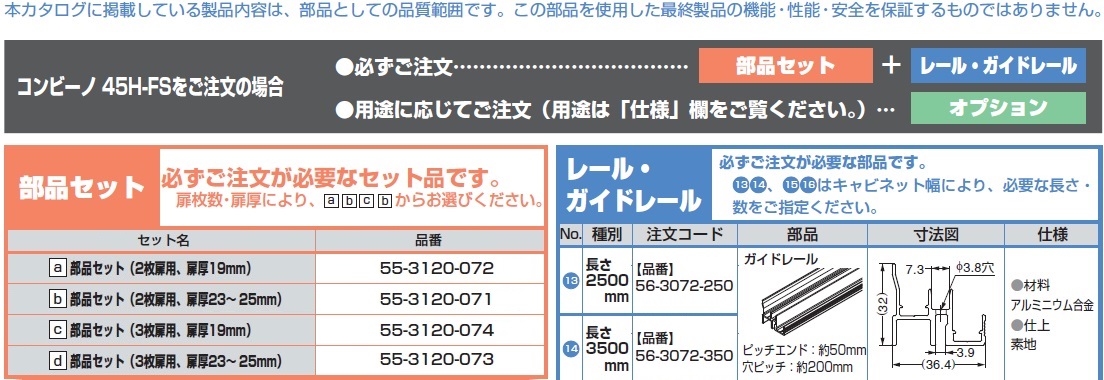

ドアレール金物,コンビーノ45H-FSをご注文の場合,部品セット

レール,ガイドローラー,ローラー,オプション

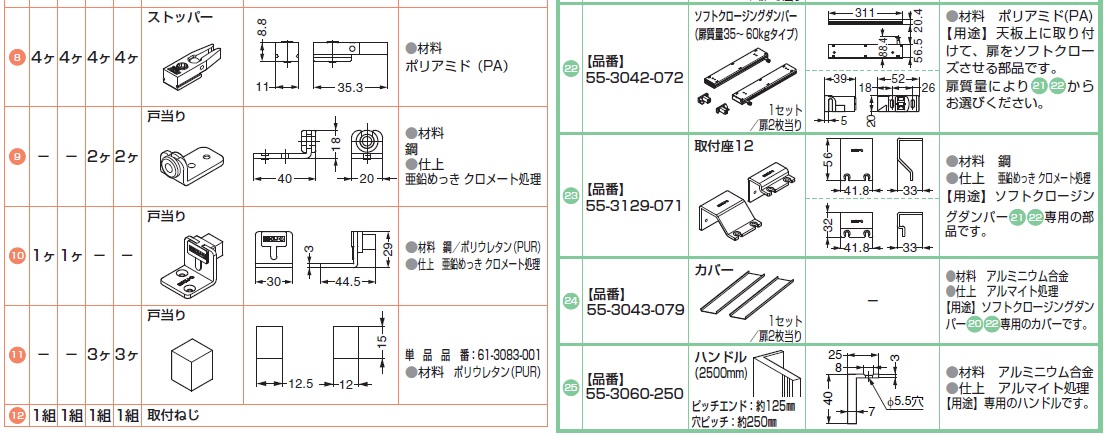

レール,ローラー,ストッパー

戸当り,ソフトクロージングダンパー
