 コンビーノ 45GR-FS 引戸 アルミフレーム/かぶせ

扉幅,扉高さ,扉厚,扉質量,製品仕様

引戸

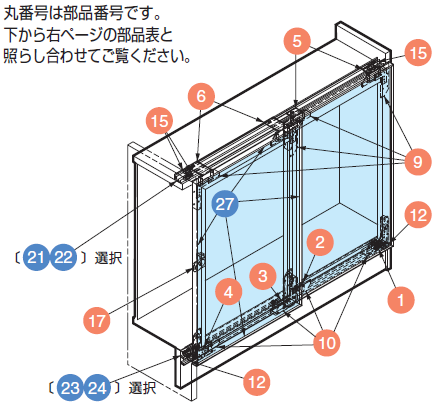

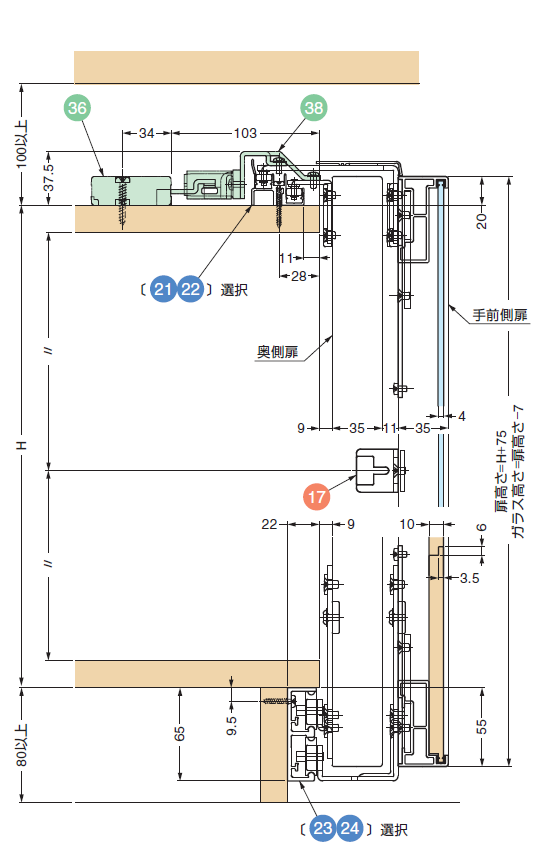

■コンビーノ45GR-FS 納まり寸法例(丸番号は部品番号です。部品表と照らし合わせてご覧ください。)

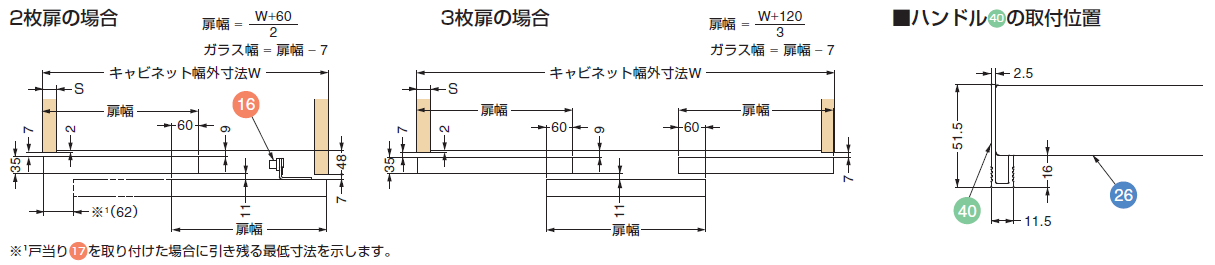

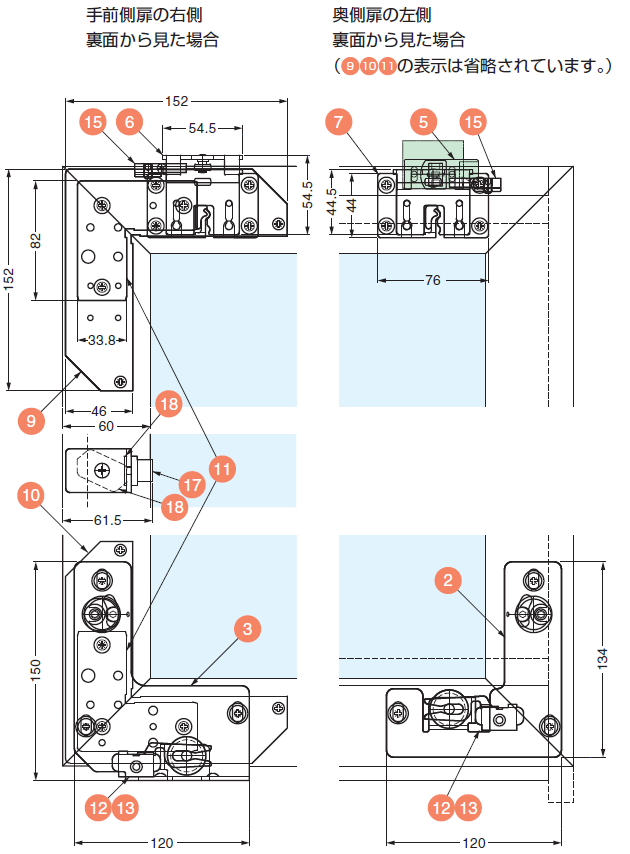

2枚扉の場合,3枚扉の場合,ハンドル40の取付位置,キャビネット幅外寸法


手前側扉の右側裏面から見た場合,奥側扉の左側裏面から見た場合

ガラス高さ,扉高さ,,

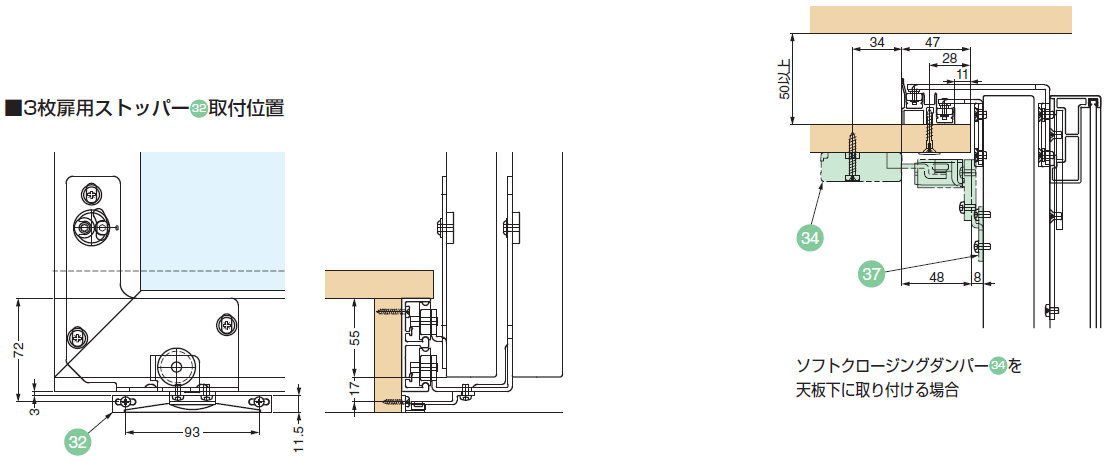

3枚扉用ストッパー32取付位置,ソフトクロージングダンパー34 を天板下に取り付ける場合

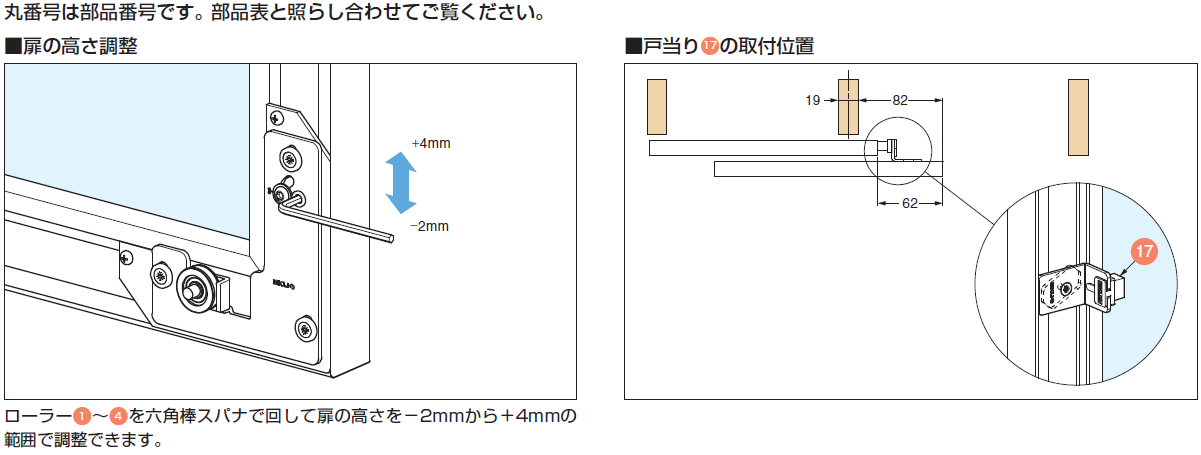

扉の高さ調整,戸当り17の取付位置,ローラー1 〜 4 を六角棒スパナで回して扉の高さを-2mmから+4mmの範囲で調整できます

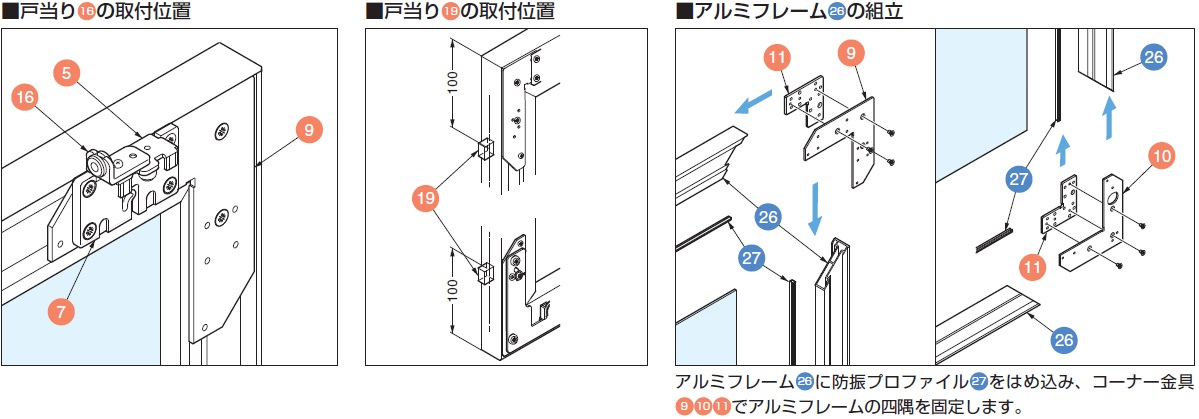

戸当り16の取付位置,アルミフレーム26の組立,防振プロファイル27 をはめ込み,コーナー金具9 10 11 でアルミフレームの四隅を固定します。

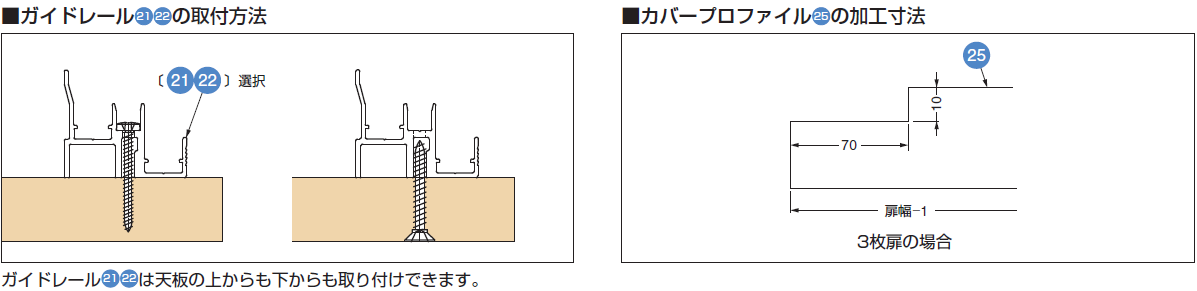

ガイドレール21 22の取付方法,カバープロファイル25の加工寸法

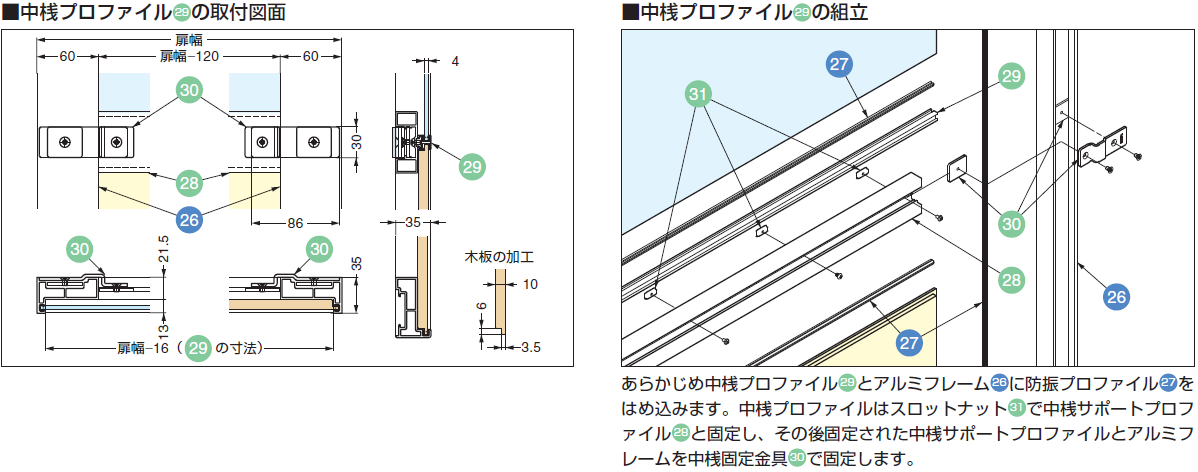

中桟プロファイル29の取付図面,中桟プロファイル29の組立




■コンビーノ45GR-FS 納まり寸法例

最大扉高さ2400mmまで対応可能。かぶせ仕様のアルミフレーム引戸金物
扉仕様 【 幅:1400mm以下】 【ガラス厚:4mm】
      【高さ:2400mm以下】【質量:45kg以下/扉1枚当り】
特 長
●かぶせ仕様の引戸金物です。
●ガラスの四方をアルミフレームで囲んだデザインです。
●レールはキャビネット外側に取り付けるため、内部のスペースを有効に活用できます。
●扉の高さは-2mmから+4mmの範囲で調整できます。
●オプションのソフトクロージングダンパーを使用すると、扉が静かにゆっくりと閉まります。
●アルミフレームは中桟を入れることで木扉を組み合わせることが可能になり、扉のデザインの幅が広がります。(詳細は、「■中桟プロファイルの取付図面」をご覧ください。)
●木扉仕様もあります。
注 意
 本製品を選定の際はマークガイドの「強化ガラス」を必ずお読みください。

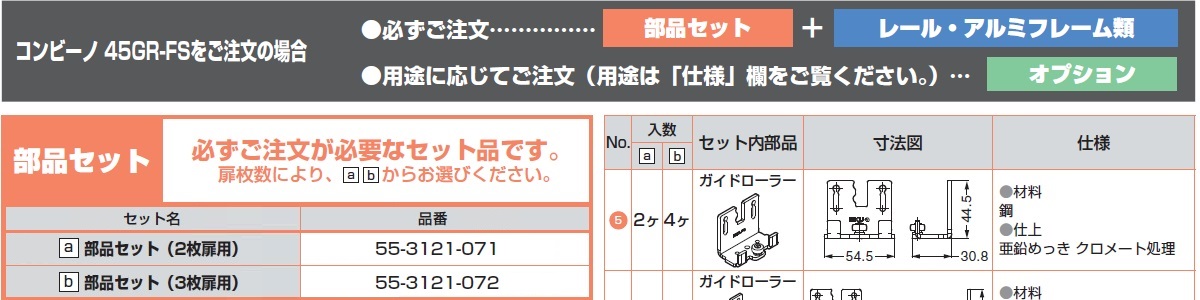

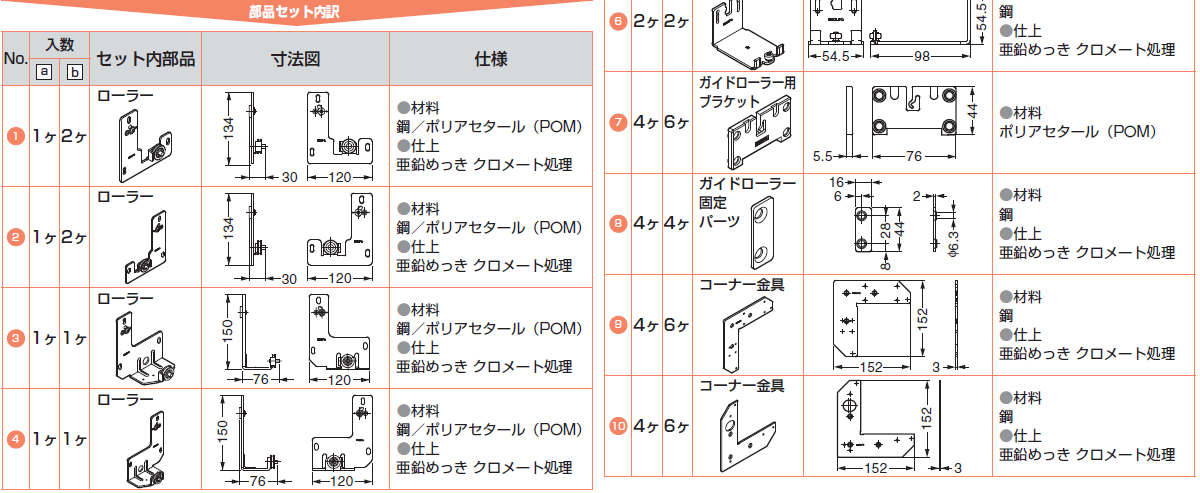

ドアレール金物,コンビーノ45GR-FSをご注文の場合,部品セット

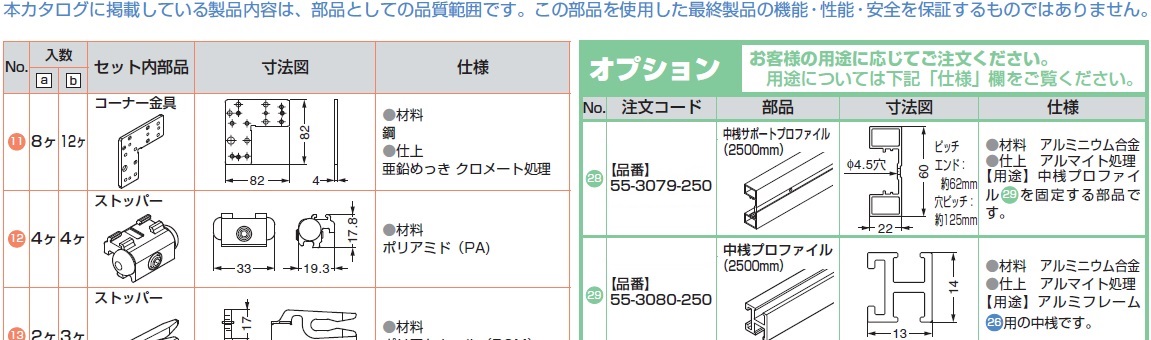

レール,ガイドローラー,ローラー,コーナー金具,オプション

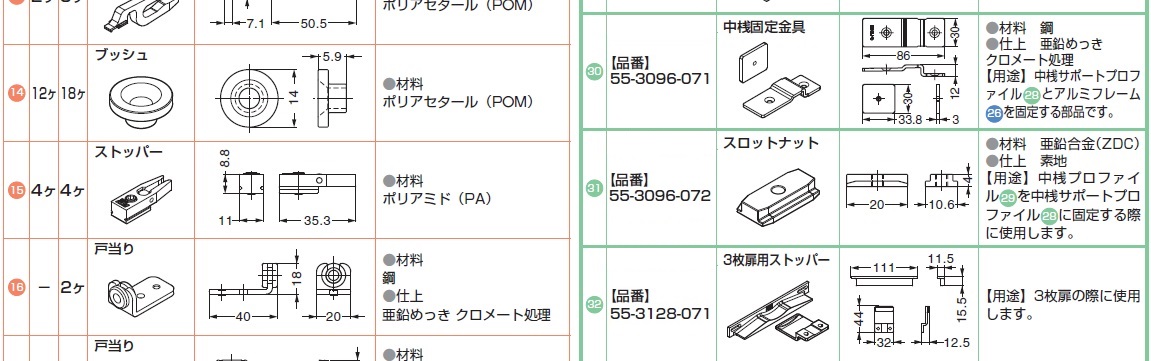

コーナー金具,中桟プロファイル,中桟固定金具,ストッパー

レール3枚扉用ストッパー,ブッシュ,ローラー,ストッパー

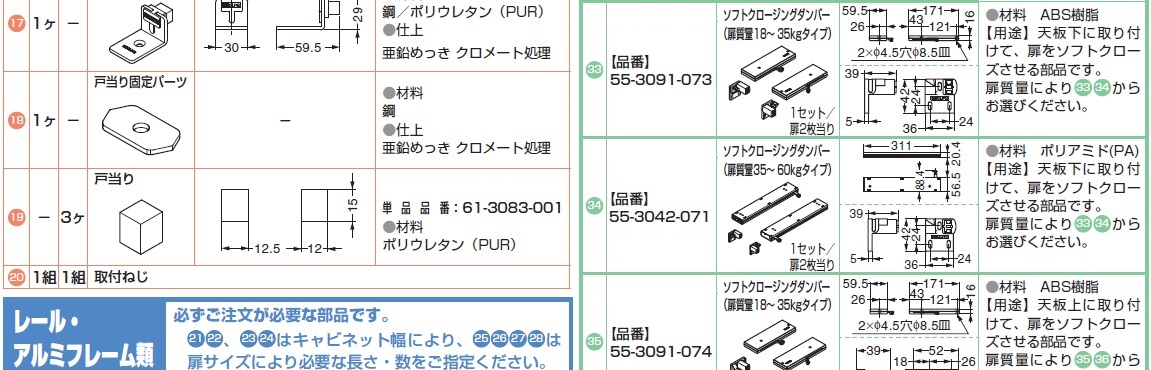

レールエンド,戸当り,ソフトクロージングダンパー

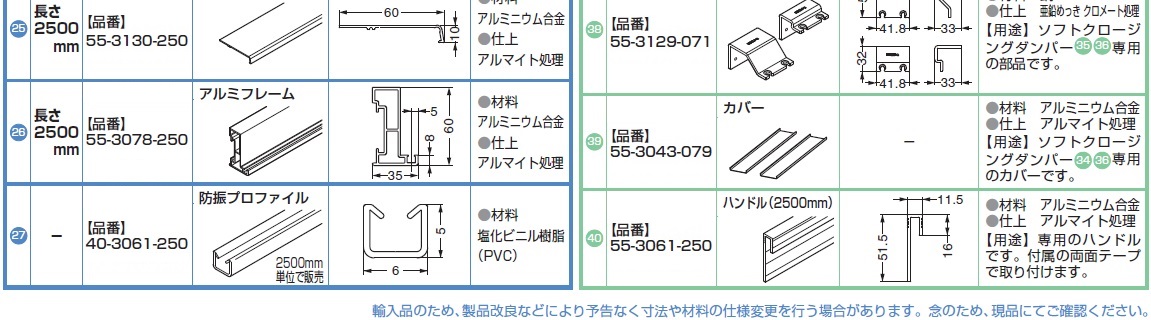

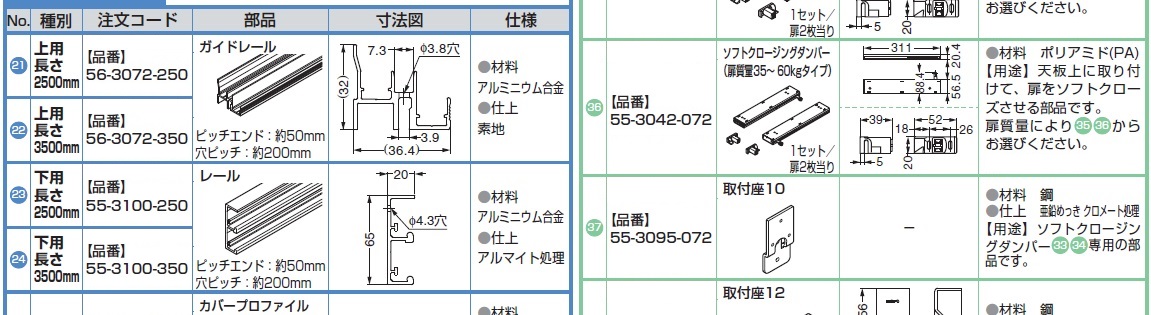

ハンドル,レールエンド,ガイドレール,ソフトクロージングダンパー

ハンドル,防振プロファイル,取付座,ソフトクロージングダンパー,カバープロファイル
