引戸金物 コンビーノ 45GR-MS 引戸 アルミフレーム/ミックス [45GR-MS]

引戸金物 コンビーノ 45GR-MS 引戸 アルミフレーム/ミックス [45GR-MS]

販売価格: 78,840円~109,080円(税込)

オプションにより価格が変わる場合もあります。

品番 在庫
部品セット(2枚扉用): 55-3119-071 在庫あり
部品セット(3枚扉用): 55-3119-072 在庫あり
品番:

販売価格: 78,840円~109,080円(税込)

数量:
 コンビーノ 45GR-MS 引戸 アルミフレーム/ミックス

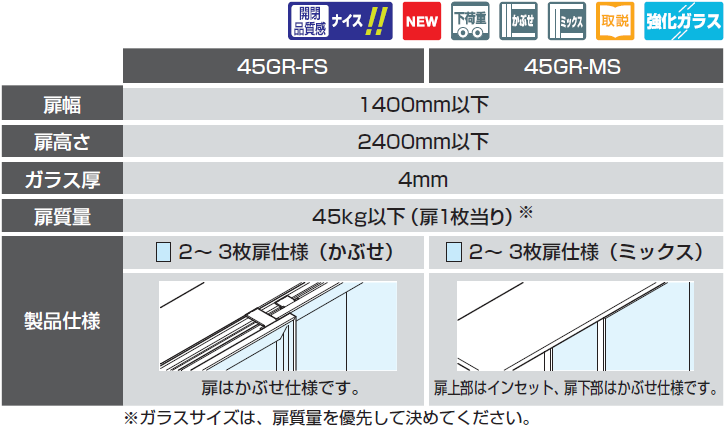

扉幅,扉高さ,扉厚,扉質量,製品仕様

引戸

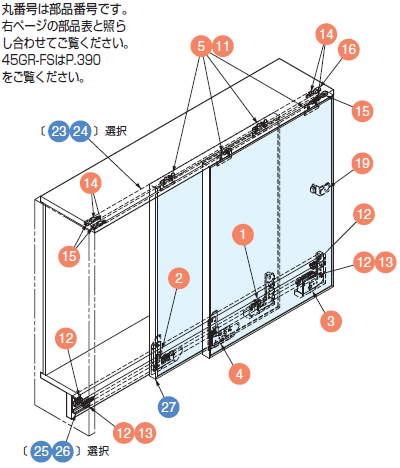

■コンビーノ45GR-MS 納まり寸法例(丸番号は部品番号です。部品表と照らし合わせてご覧ください。)

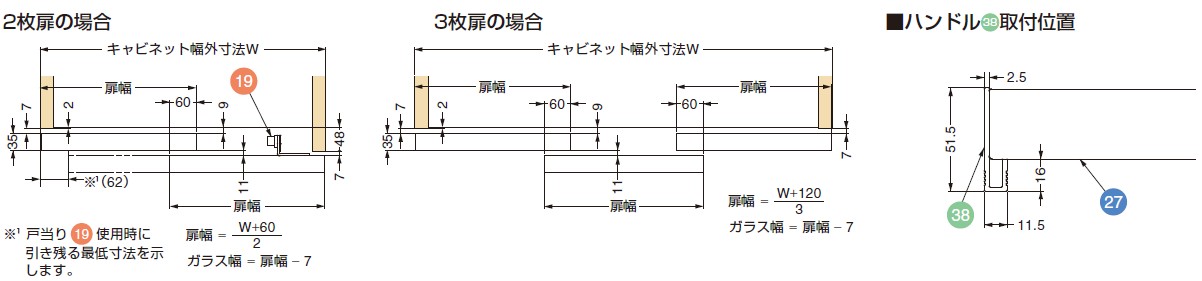

2枚扉の場合,3枚扉の場合,ハンドル40の取付位置,キャビネット幅外寸法

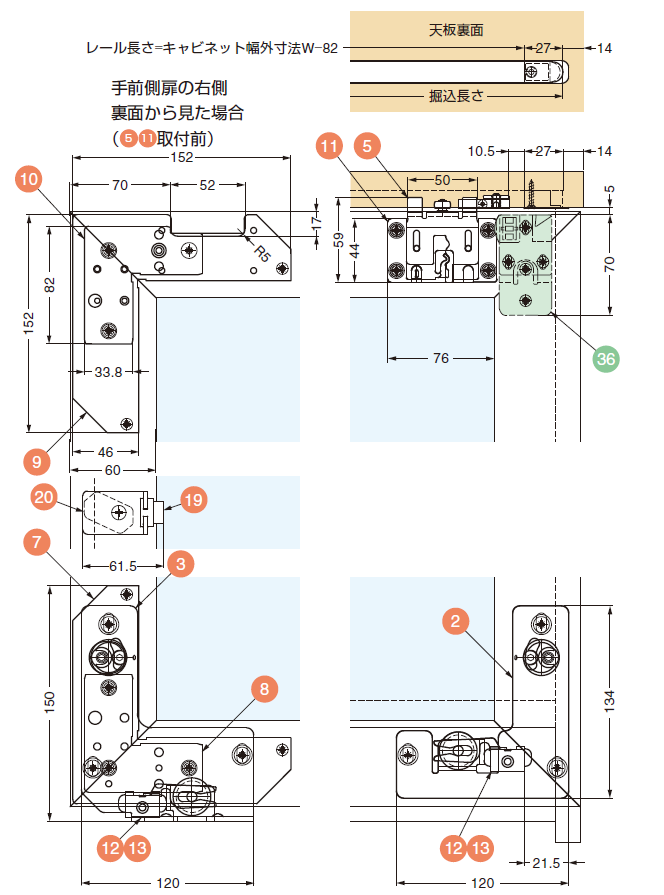

手前側扉の右側裏面から見た場合

ガラス高さ,扉高さ,,

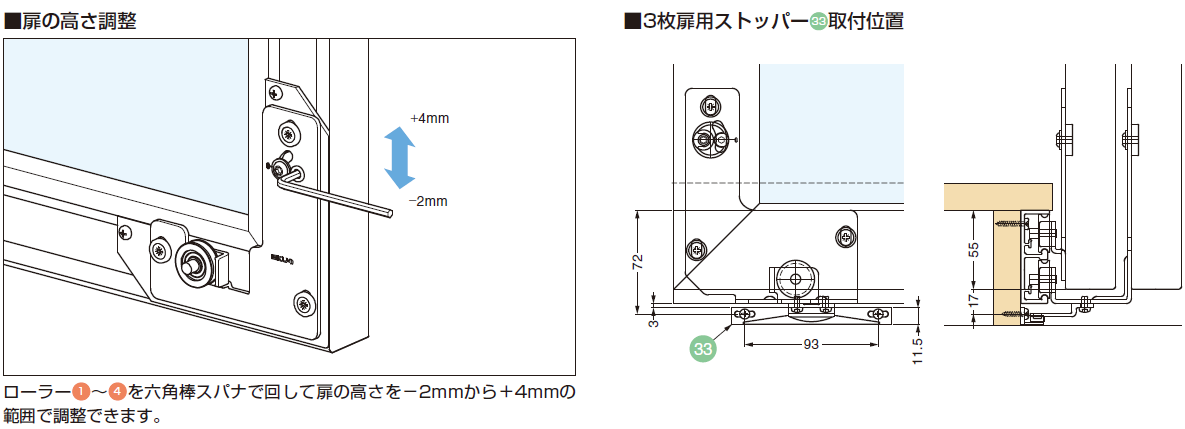

3枚扉用ストッパー33取付位置,扉の高さ調整

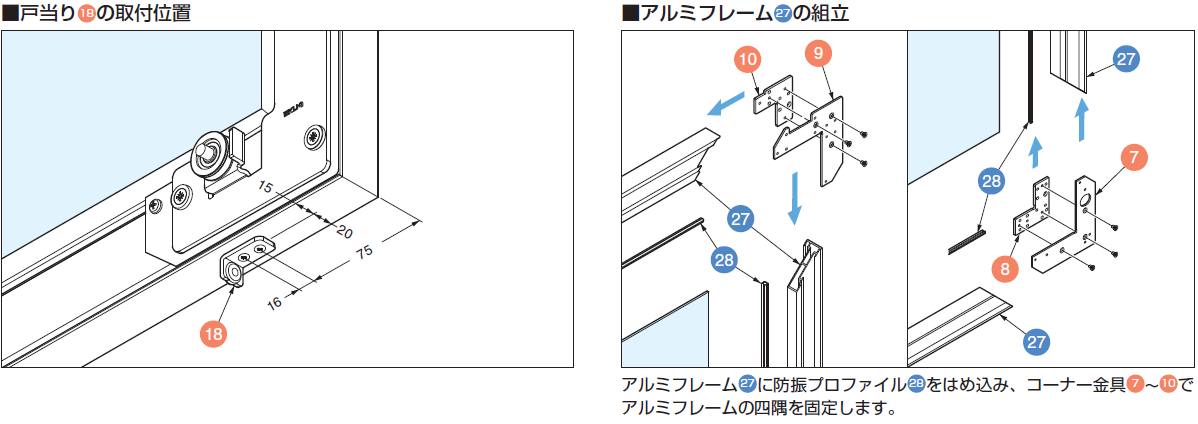

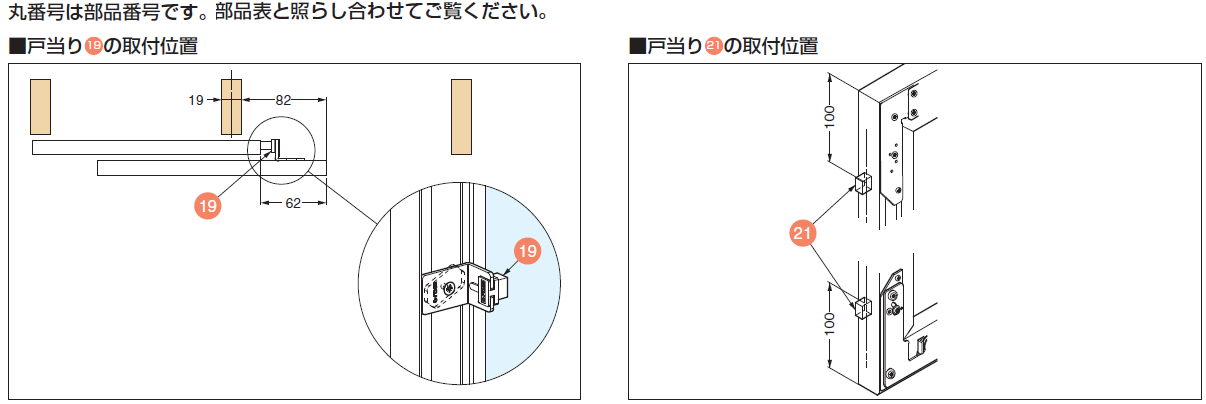

戸当り19の取付位置


戸当り18の取付位置,アルミフレーム27の組立,防振プロファイル27 をはめ込み,コーナー金具9 10 11 でアルミフレームの四隅を固定します。

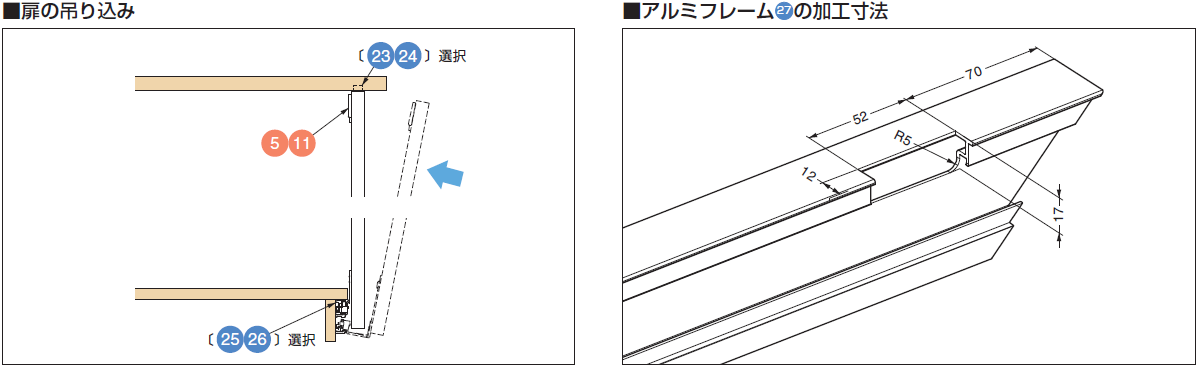

ガイドレール21 22の取付方法扉の吊り込み,アルミフレーム27の加工寸法

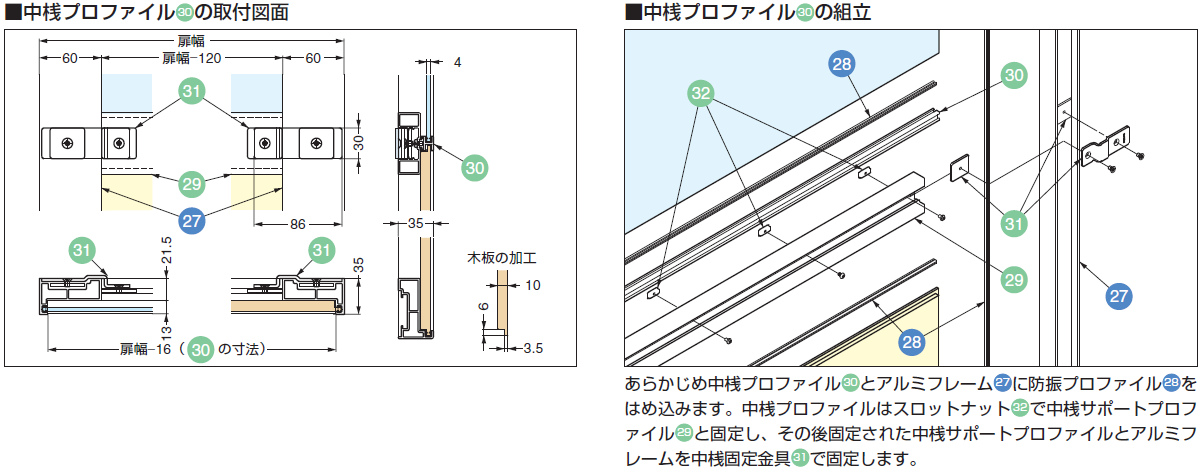

中桟プロファイル30の取付図面,中桟プロファイル30の組立

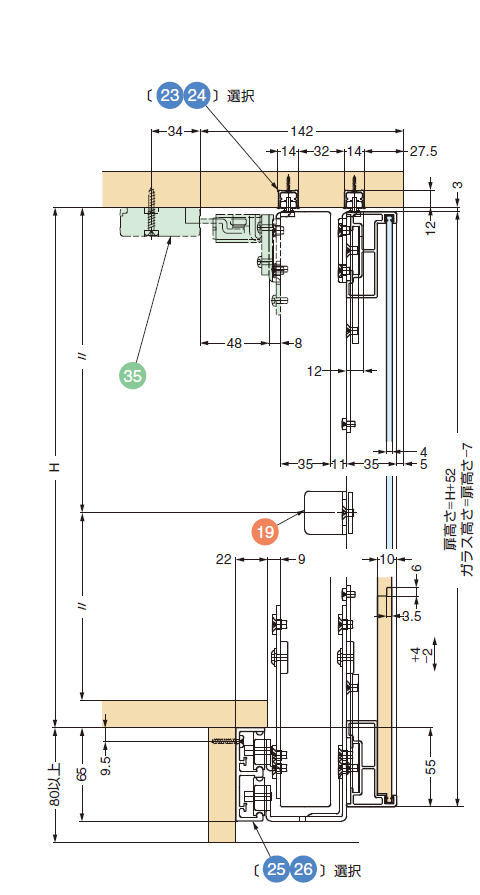

■コンビーノ45GR-MS 納まり寸法例

最大扉高さ2400mmまで対応可能。ミックス仕様(扉上側:インセット、扉下側:かぶせ)のアルミフレーム引戸金物。
扉仕様 【 幅:1400mm以下】 【ガラス厚:4mm】
     【高さ:2400mm以下】【質量:45kg以下/扉1枚当り】
特 長
●ミックス仕様(扉上側:インセット、扉下側:かぶせ)の引戸金物です。
●ガラスの四方をアルミフレームで囲んだデザインです。
●扉の高さは-2mmから+4mmの範囲で調整できます。

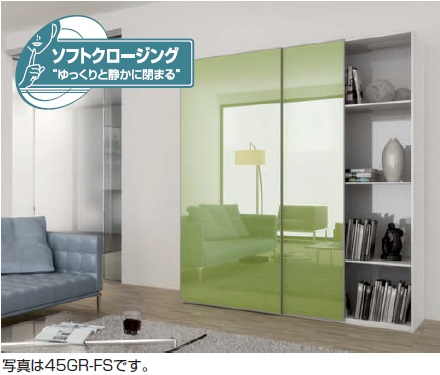

●オプションのソフトクロージングダンパーを使用すると、扉が静かにゆっくりと閉まります。
●アルミフレームは中桟を入れることで木扉を組み合わせることが可能になり、扉のデザインの幅が広がります。(詳細は、「■中桟プロファイルの取付図面」をご覧ください。)
●木扉仕様もあります。
注 意
 本製品を選定の際はマークガイドの「強化ガラス」を必ずお読みください。

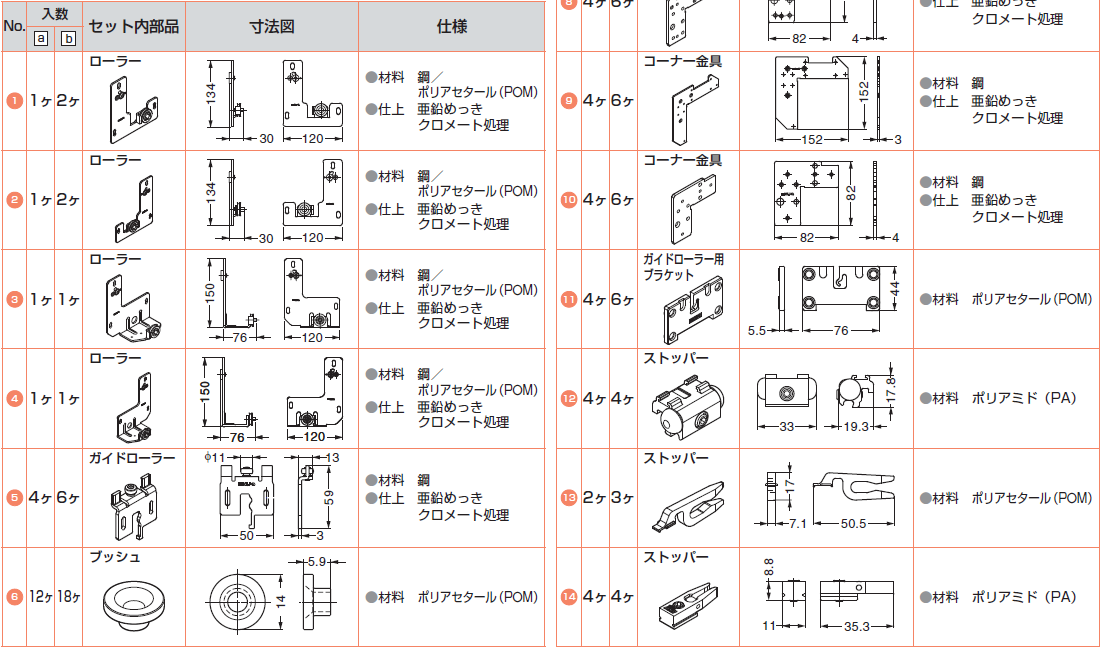

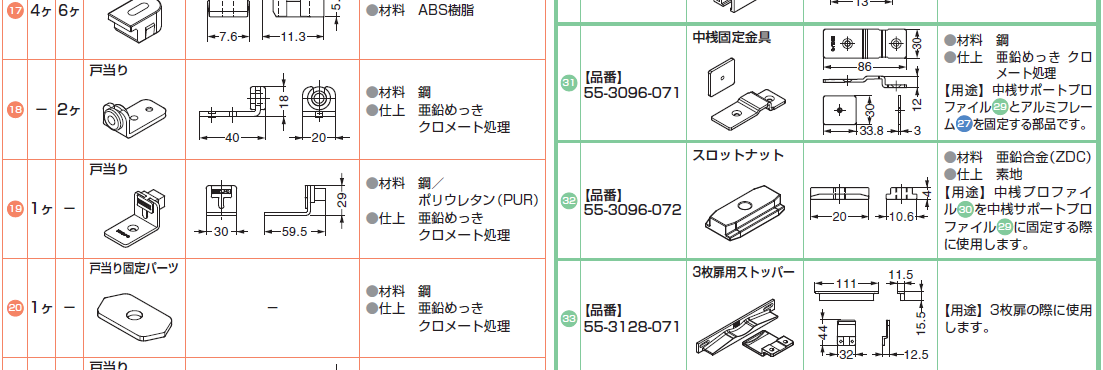

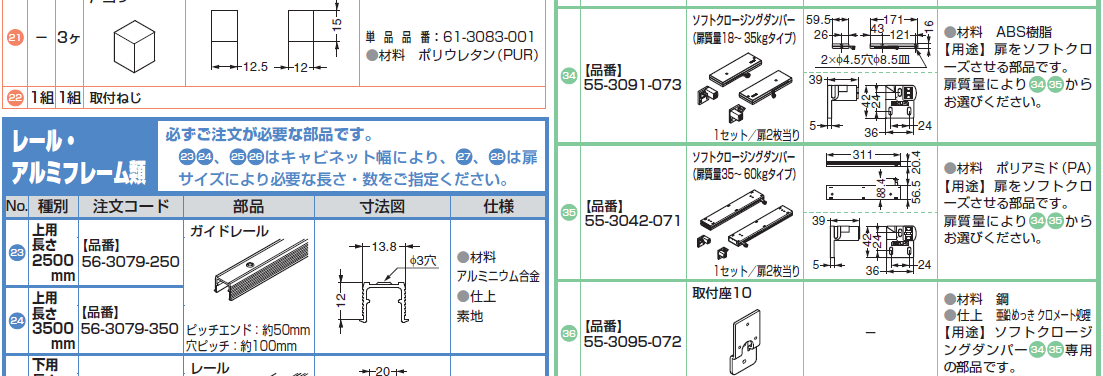

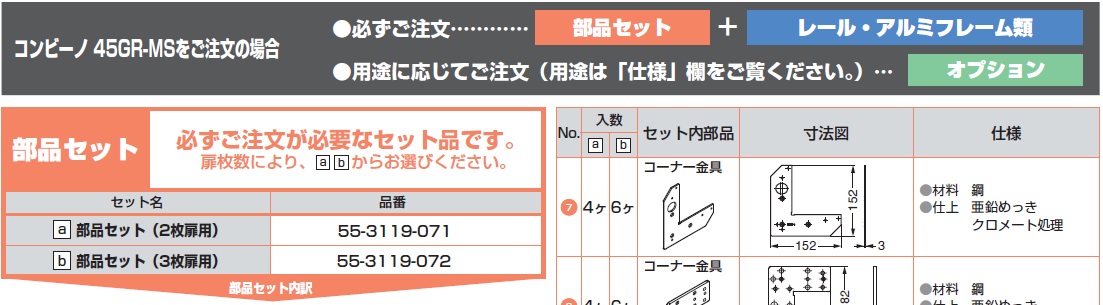

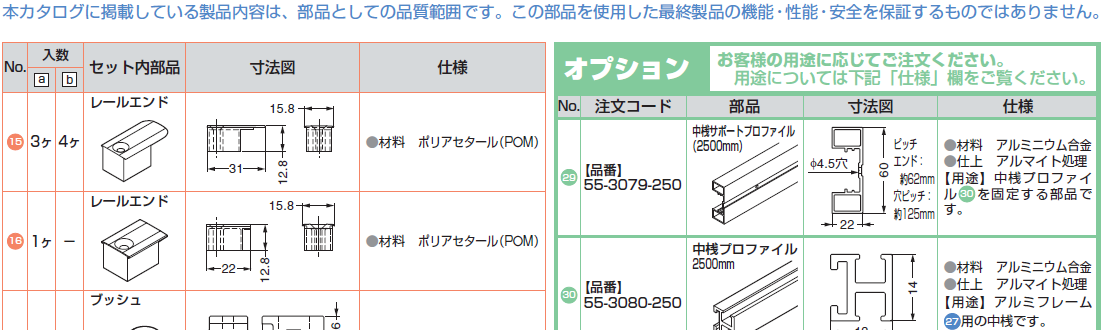

ドアレール金物,コンビーノ45GR-MSをご注文の場合,部品セット

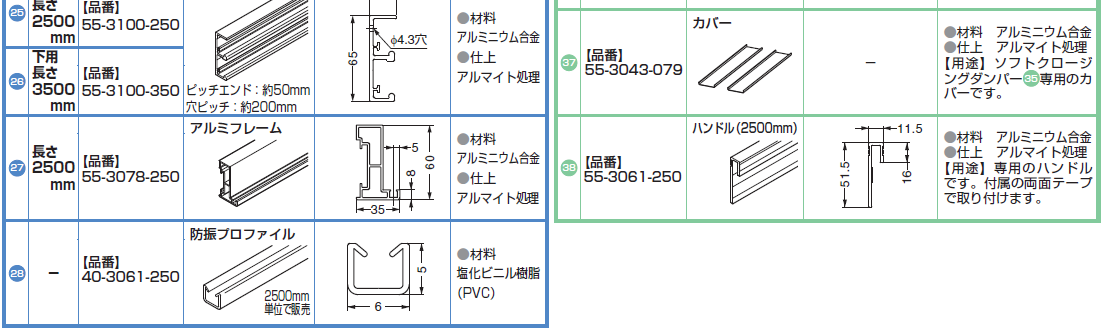

レール,ガイドローラー,ローラー,コーナー金具,オプション

コーナー金具,中桟プロファイル,中桟固定金具,ストッパー

レール3枚扉用ストッパー,ブッシュ,ローラー,ストッパー

レールエンド,戸当り,ソフトクロージングダンパー

ハンドル,防振プロファイル,取付座,ソフトクロージングダンパー,カバープロファイル
