引戸金物 コンビーノ 45HGR-FS 引戸 木扉・ガラス扉併用/かぶせ [45HGR-FS]

引戸金物 コンビーノ 45HGR-FS 引戸 木扉・ガラス扉併用/かぶせ [45HGR-FS]

販売価格: 69,010円~88,350円(税込)

オプションにより価格が変わる場合もあります。

品番 在庫
部品セット(2枚扉用): 55-3122-071 在庫あり
部品セット(3枚扉用): 55-3122-072 在庫あり
品番:

販売価格: 69,010円~88,350円(税込)

数量:
引戸 コンビーノ 45HGR-FS 引戸 木扉・ガラス扉併用/かぶせ

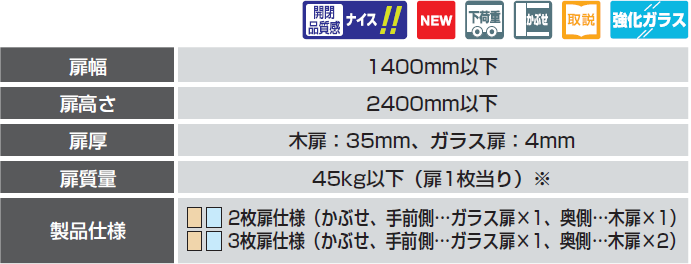

扉幅,扉高さ,扉厚,扉質量,製品仕様


※ ガラスサイズは、扉質量を優先して決めてください。

引戸




■コンビーノ45HGR-FS 納まり寸法例

コンビーノ45HGR-FS 納まり寸法例

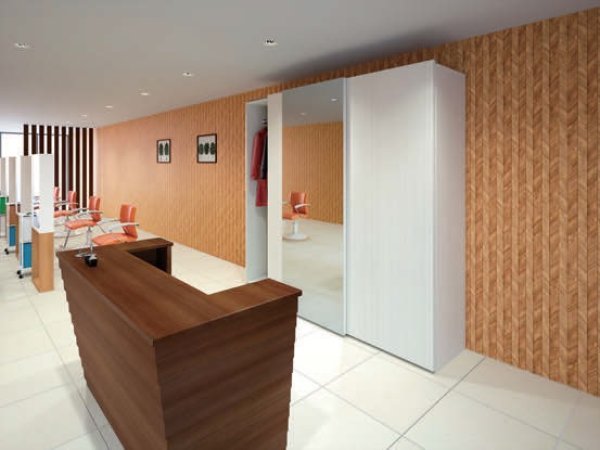

最大扉高さ2400mmまで対応可能。木扉とガラス扉を組み合わせた、かぶせ仕様のアルミフレーム引戸金物。
特 長
●木扉とガラス扉を組み合わせた、かぶせ仕様の引戸金物です。
●ガラス扉は四方をアルミフレームで囲んだデザインです。
●レールはキャビネット外側に取り付けるため、内部のスペースを有効に活用できます。
●扉の高さは-2mmから+4mmの範囲で調整できます。

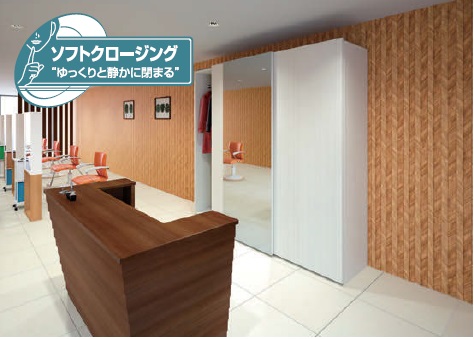

●オプションのソフトクロージングダンパーを使用すると、扉がゆっくりと静かに閉まります。
●アルミフレームは中桟を入れることで木扉を組み合わせることが可能になり、扉のデザインの幅が広がります。(詳細は、「■中桟プロファイルの取付図面」をご覧ください。)
注 意
 本製品を選定の際はマークガイドの「強化ガラス」を必ずお読みください。

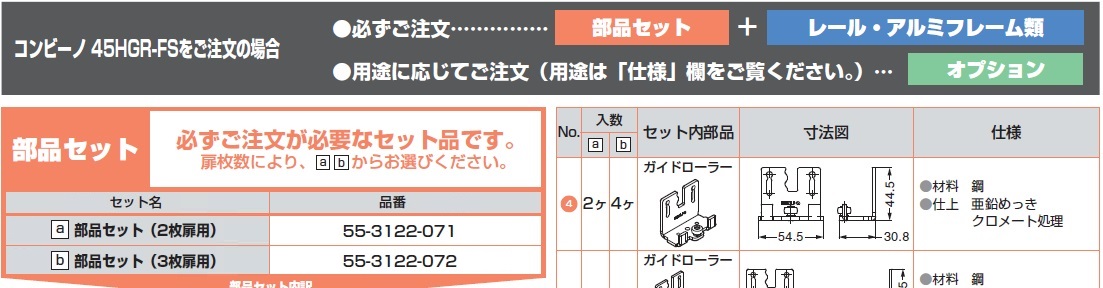

ドアレール金物,コンビーノ45HGR-FSをご注文の場合,部品セット

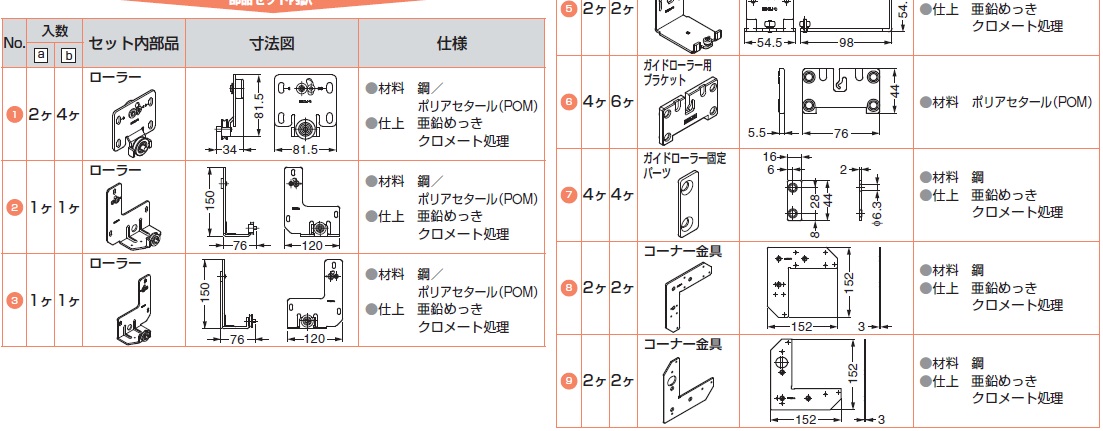

ガイドローラー,ローラー,コーナー金具,材料 鋼,仕上 亜鉛めっき ,クロメート処理

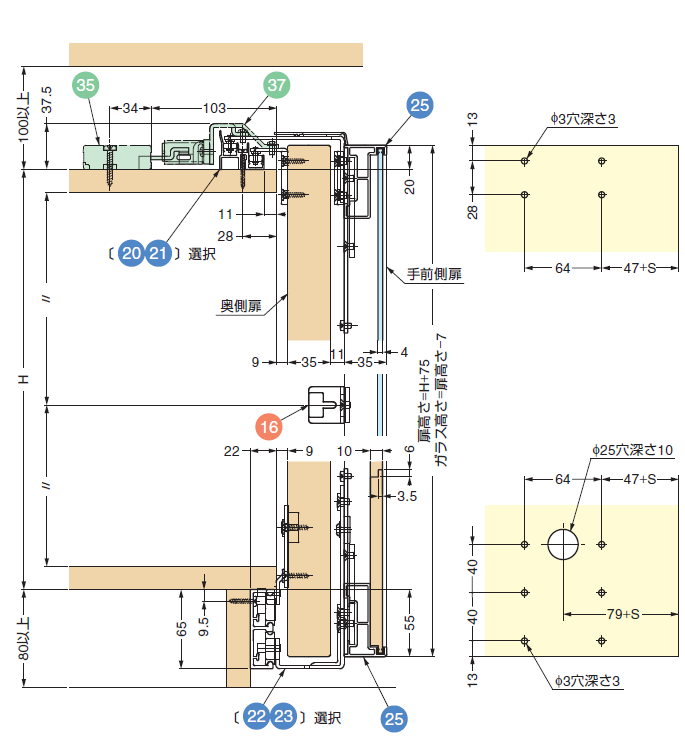

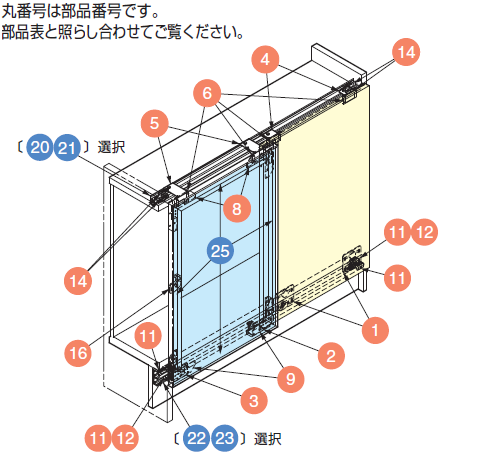

■コンビーノ45HGR-FS 納まり寸法例(丸番号は部品番号です。部品表と照らし合わせてご覧ください。)

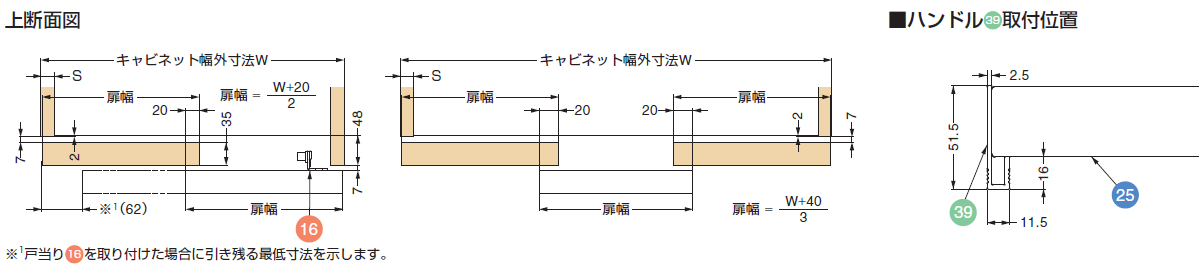

上断面図,ハンドル39の取付位置,キャビネット幅外寸法

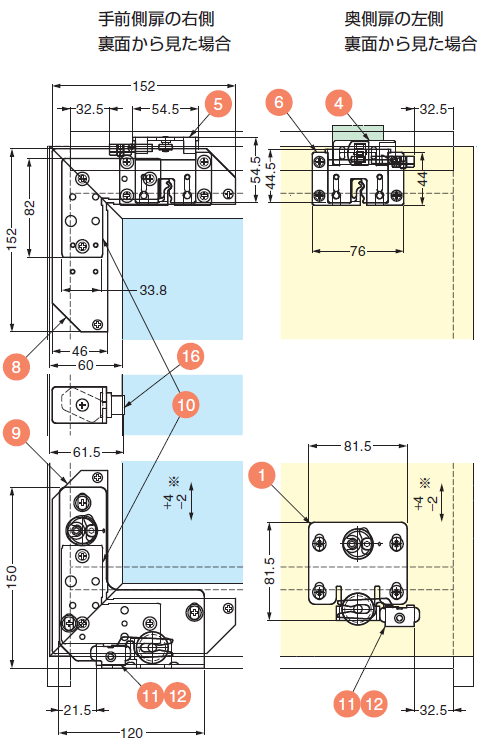

手前側扉の右側裏面から見た場合,奥側扉の左側裏面から見た場合

ガラス高さ,扉高さ,扉の高さは-2mmから+4mmの範囲で調整可能

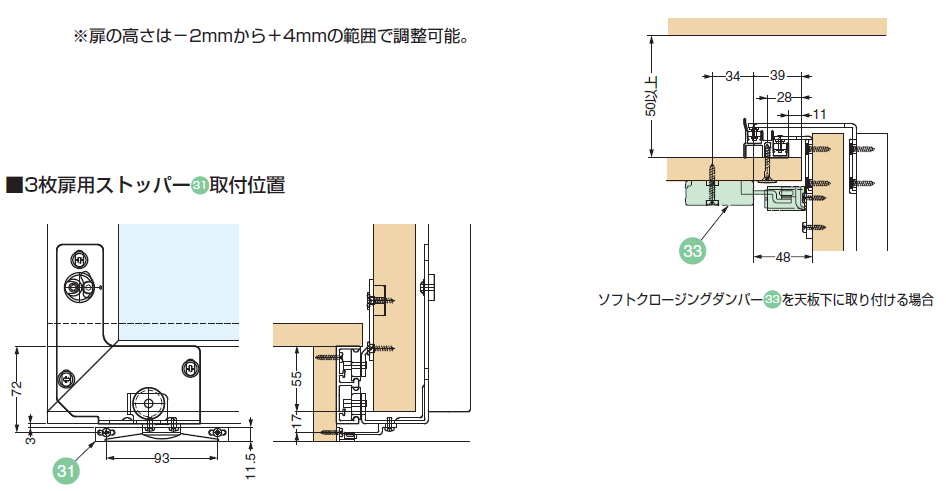

3枚扉用ストッパー31取付位置,ソフトクロージングダンパー32 を天板下に取り付ける場合

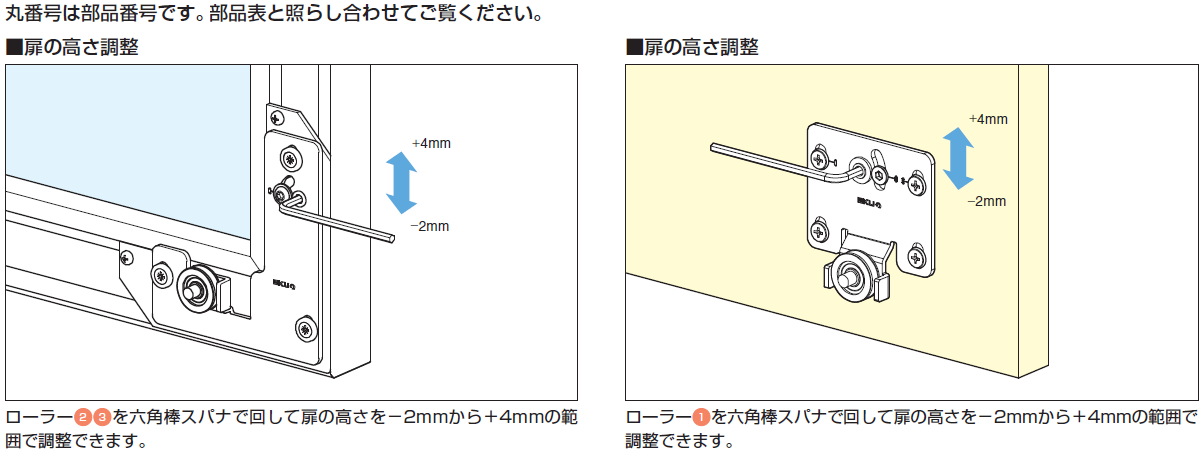

扉の高さ調整,ローラー1 〜 4 を六角棒スパナで回して扉の高さを-2mmから+4mmの範囲で調整できます

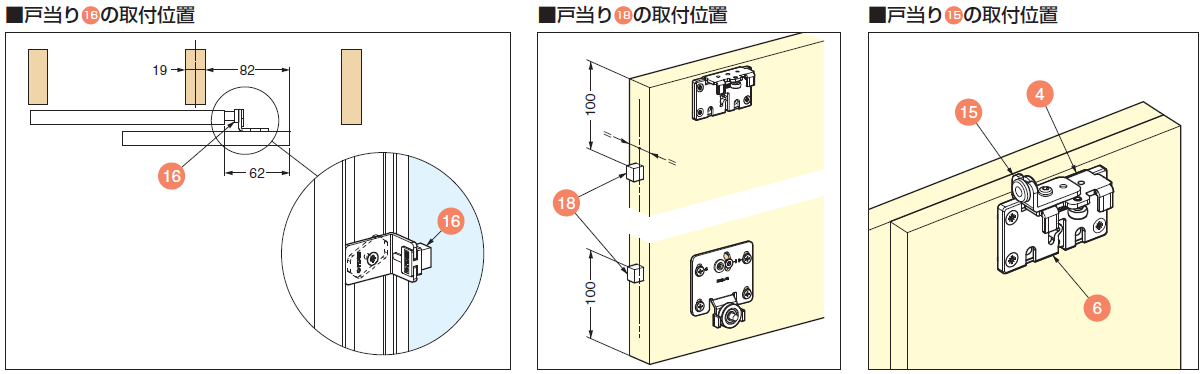

戸当り16の取付位置

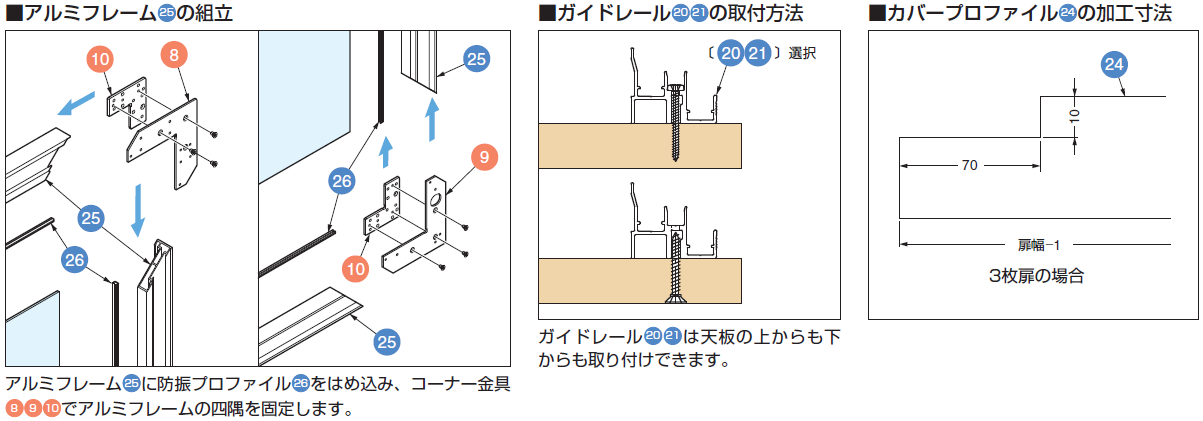

アルミフレーム25の組立,ガイドレール21 22の取付方法,カバープロファイル24の加工寸法,アルミフレーム25 に防振プロファイル26 をはめ込み、コーナー金具8 9 10 でアルミフレームの四隅を固定します,ガイドレール20 21 は天板の上からも下からも取り付けできます。/></p><br />
