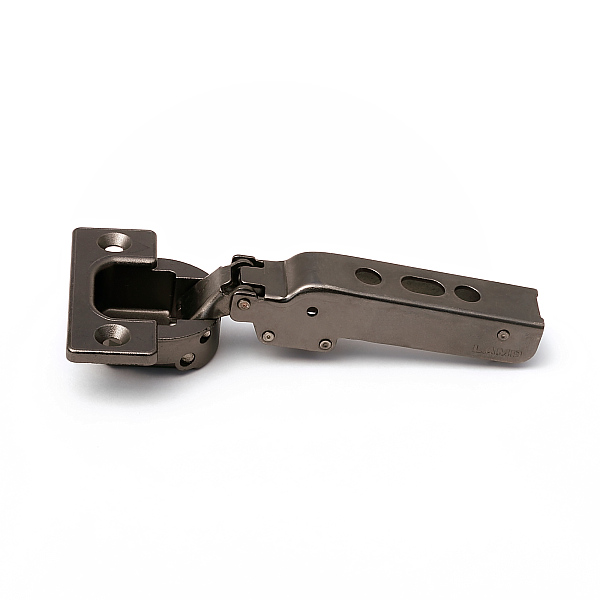

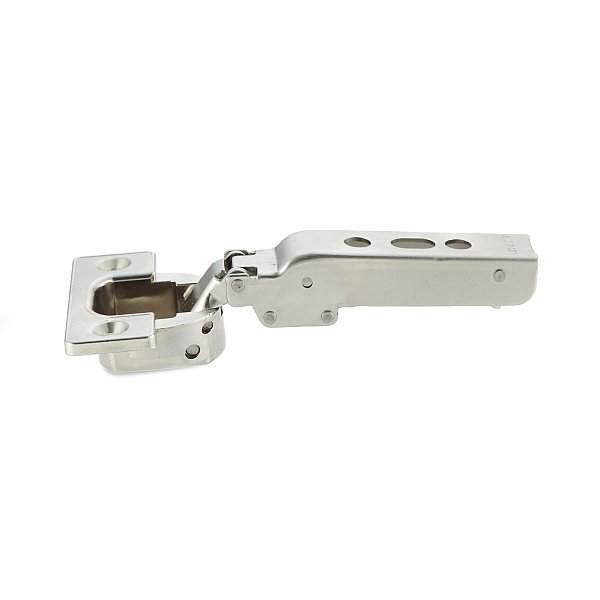

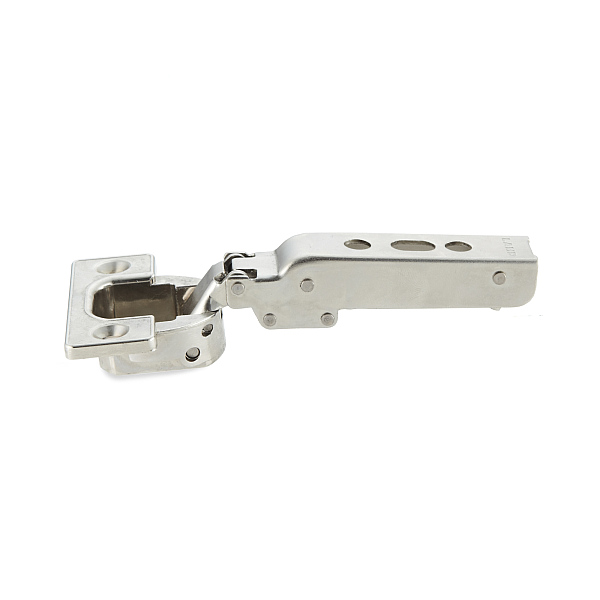

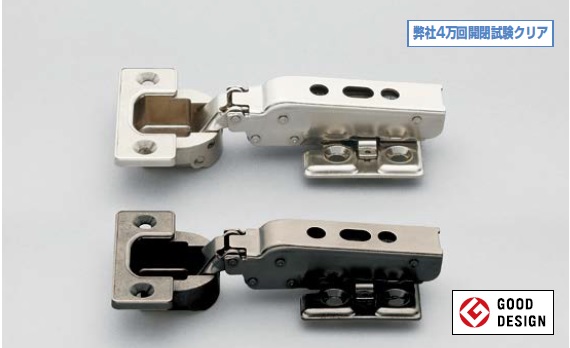

重量用ワンタッチスライド丁番 J95　95°開き/25mmかぶせ

【仕　様】
●扉の三次元調整機能（前後＋1.5 mm、－2.5 mm、上下±3 mm、かぶせ〔左右〕＋0 mm、－4mm）

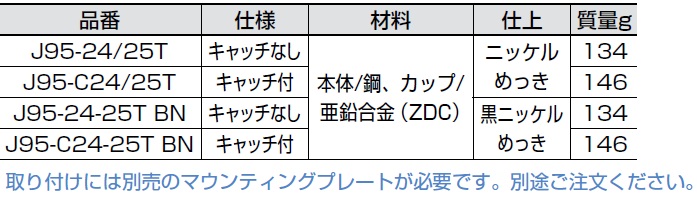

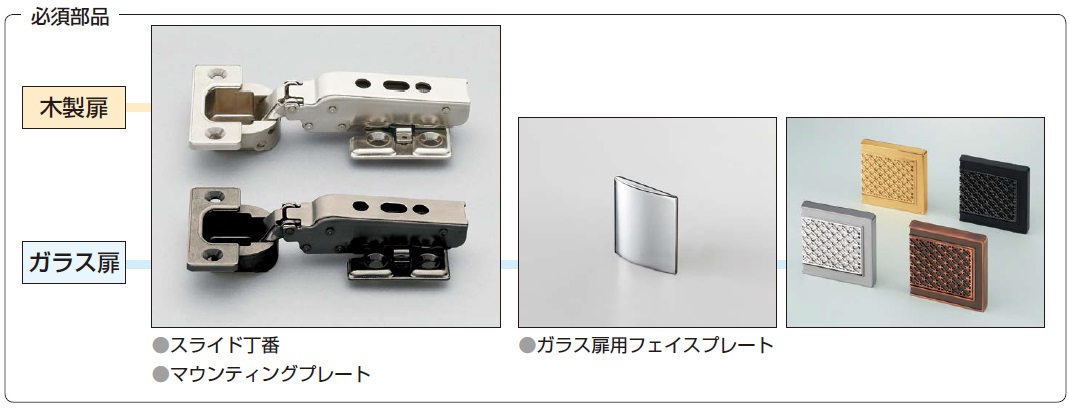

【別売品】
●マウンティングプレート（取付座金）J95-P6T
●ガラス扉用フェイスプレート GH-J95FP型
●丸皿タッピンねじ 5×18NI

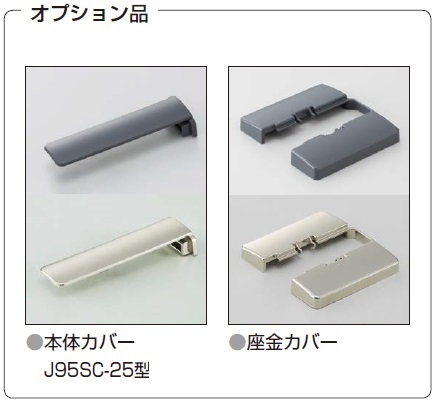

【オプション品】
●本体カバー J95SC-25型
●座金カバー J95ZC型
【推奨ねじ】
●M5皿小ねじ、M5丸皿小ねじ

重量用ワンタッチスライド丁番J95　95°開き/25mmかぶせ

■木製扉の場合

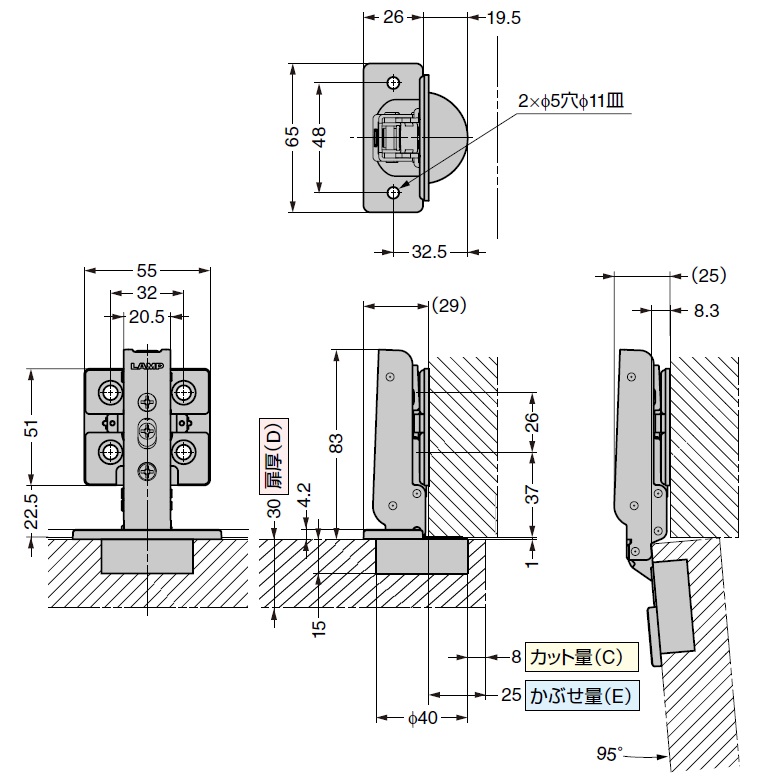

取付図、軌跡図はカット量8mm、扉厚30mmで25mmかぶせ仕様です。

J95

本図は別売のマウンティングプレートとの組み合わせです。

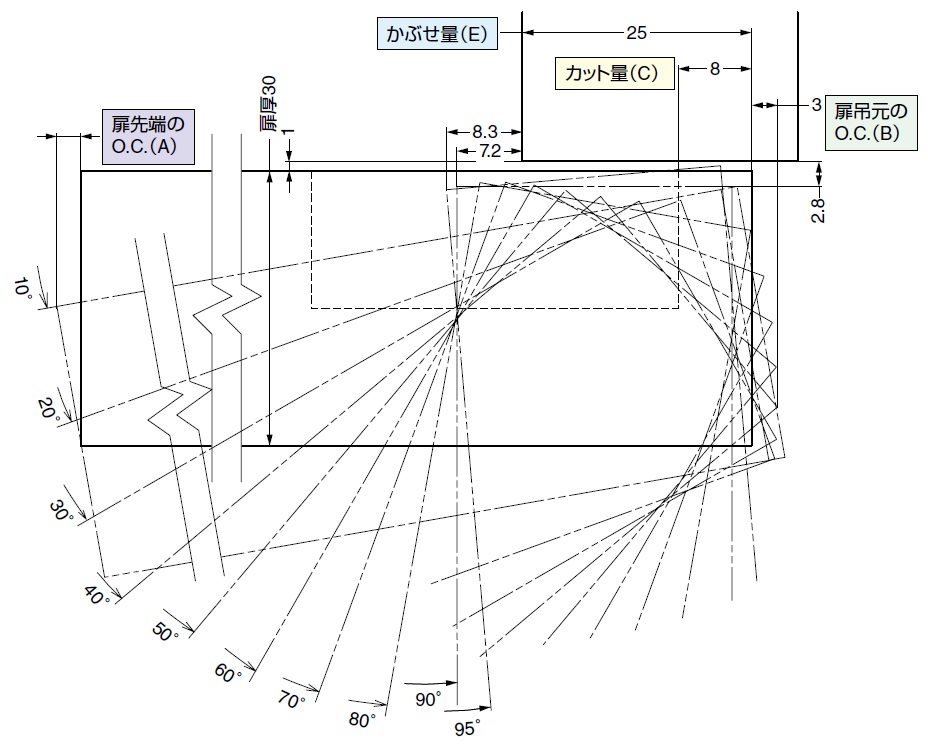

■軌跡図

オープニングクリアランス（O.C.）目地代
扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C（A）と（B）が必要です。
O.C（A）、（B）は扉の厚みとカット量により変化します。
扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。

扉吊元のO.C.(B)と扉厚(D)およびカット量(C)の関係
　　スライド丁番,丁番

※扉厚が30mmを超える場合は、軌跡図を参考にしてください。
（扉にRまたはC面加工をすると、O.C.（B）を小さくできます。）

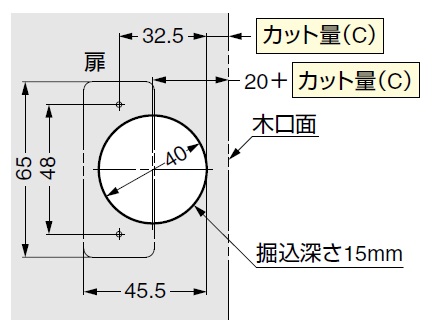

■扉加工（木製扉用）

■カット量(C)とかぶせ量(E)の関係

かぶせ量調整ねじを回すと、かぶせ量を最大4mm少なくできます。

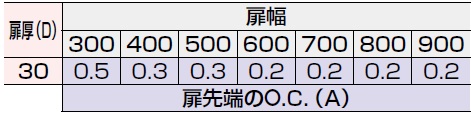

■扉先端のO.C.(A)と扉幅の関係( 扉厚30のとき)

【製品の選び方】

■ガラス扉の場合

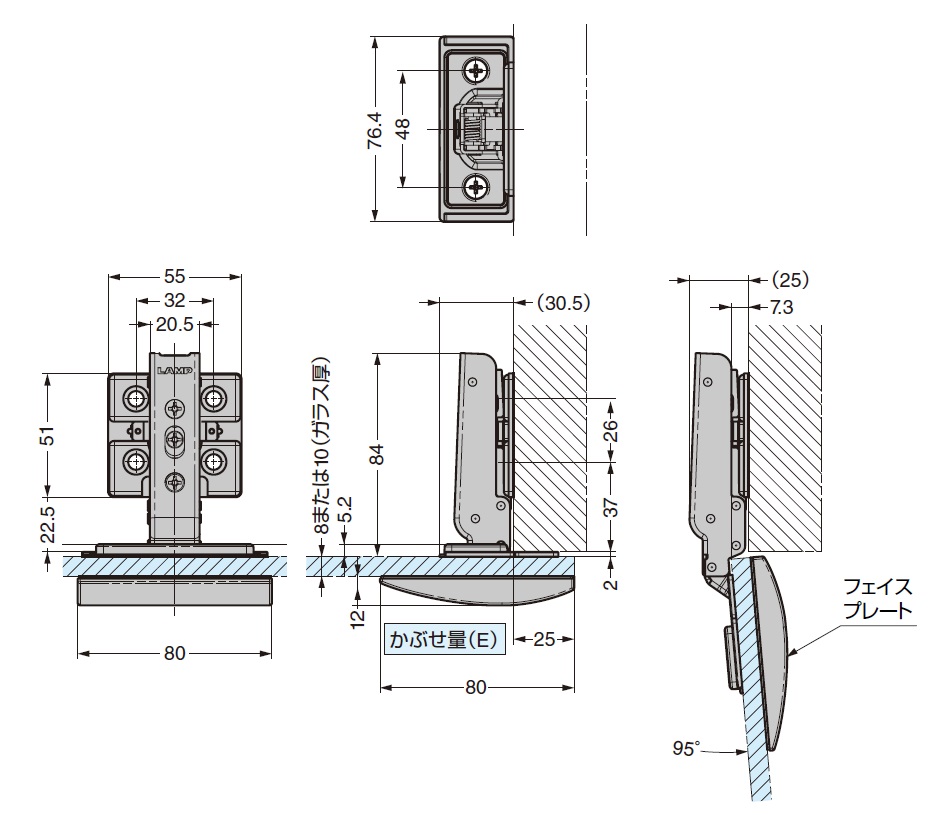

取付図はガラス厚8または10mmで25mmかぶせ仕様です。

J95

本図は、別売のマウンティングプレートとガラス扉用フェイスプレートGH-J95FP型との組み合わせです。

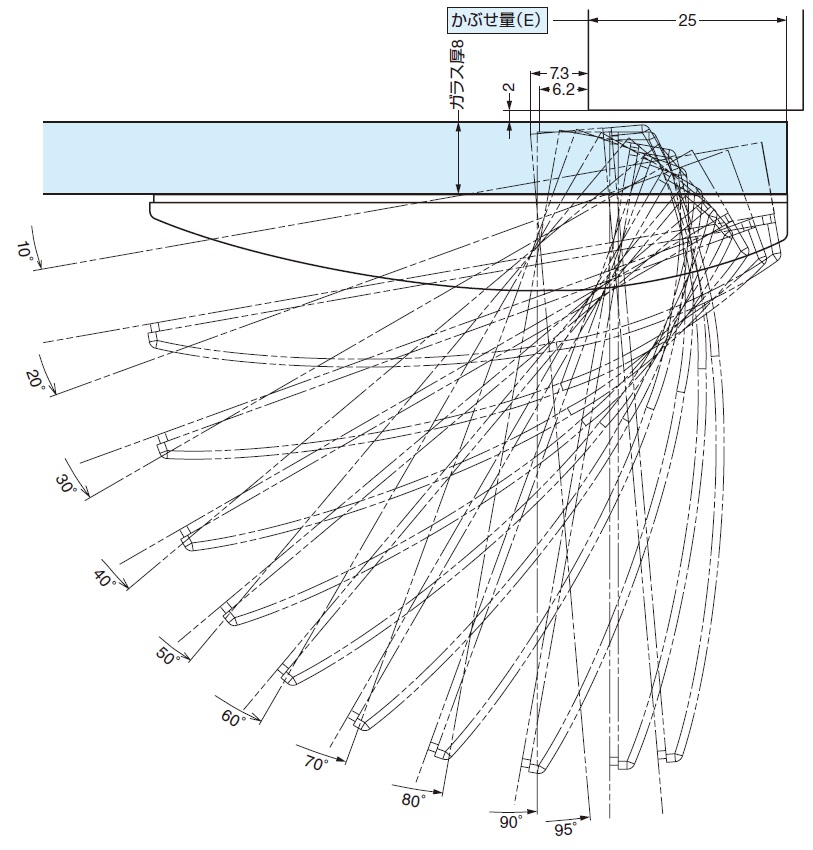

■軌跡図

本図はガラス厚8mm、25mmかぶせ仕様です。

オープニングクリアランス（O.C.）目地代
スライド丁番使用時には必ず扉先端のO.C.（A）と扉吊元のO.C.（B）が必要ですが、ガラス扉用丁番にお
いては、扉厚（ガラス厚）が木製扉に比べて非常に薄くなっているため、扉吊元のO.C.（B）は0です。また、扉先端のO.C.（A）はと同じです。

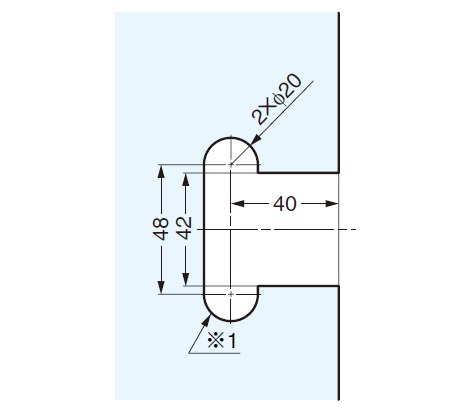

■【扉加工】ガラス加工

※1：強化ガラスをご使用ください。また飛散防止フィルムを貼ることをお勧めします。

■注　意
