ワンタッチスライド丁番 230/85°開き/19mm,9mmかぶせ [230-26/19T85,230-C26/19T85,230-26/9T85,230-C26/9T85]

ワンタッチスライド丁番 230/85°開き/19mm,9mmかぶせ [230-26/19T85,230-C26/19T85,230-26/9T85,230-C26/9T85]

販売価格: 2,530円~5,764円(税込)

オプションにより価格が変わる場合もあります。

仕様:品番:
購入単位:
数量:

商品詳細

ワンタッチスライド丁番 230 85°開き

ワンタッチスライド丁番

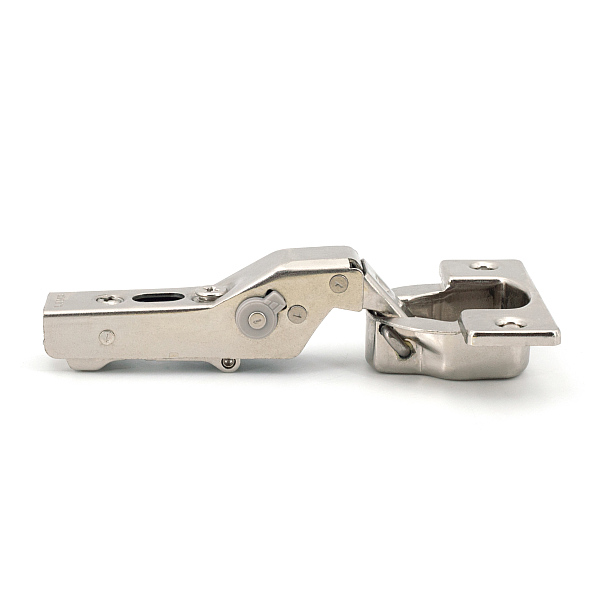

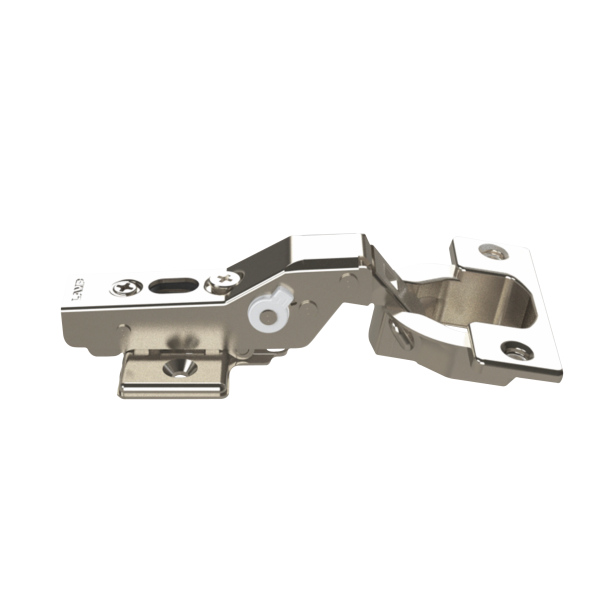

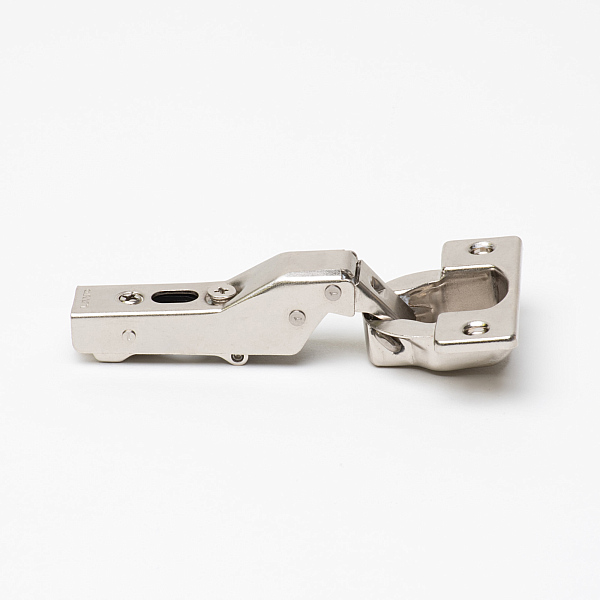

写真はスライド丁番本体と別売のマウンティングプレートの組み合わせです。
黒ニッケルめっきが新しく加わりました。

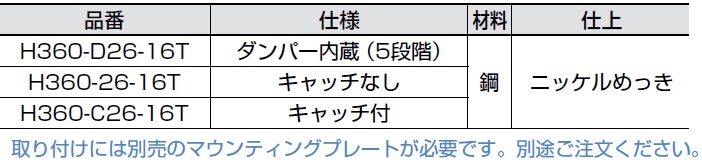

取り付けには別売のマウンティングプレートが必要です。別途ご注文ください。

別売品
● 230シリーズ マウンティングプレート(取付座金)→こちらから
●丸皿タッピンねじ 3.5×15NI
●19mmかぶせ用ダンパー 230-SCA/19※、9mmかぶせ用ダンパー 230-SCA/9※
 ※キャッチなしには使えません。
注 意
送料無料です。
※物件等で10個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)

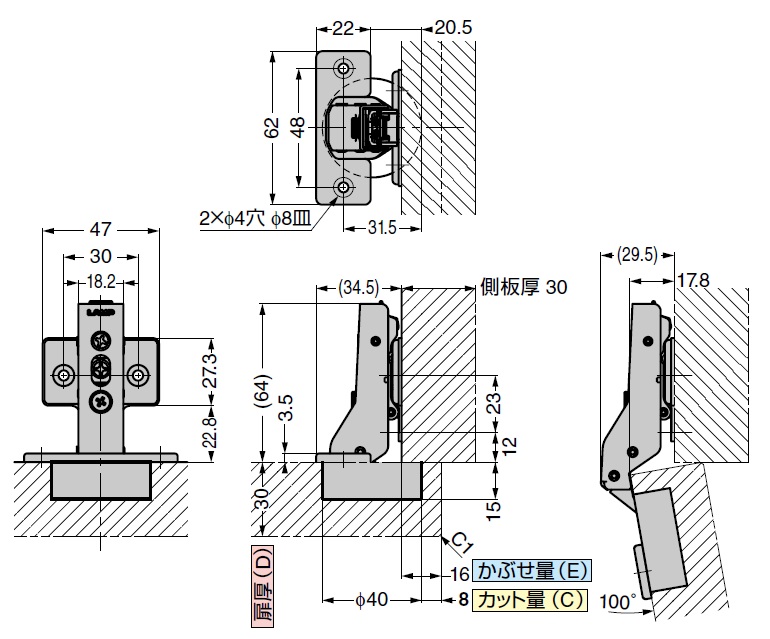

スライド丁番説明図,丁番外形図スライド丁番説明図,丁番軌跡図

軌跡図利用方法はこちらをご覧ください。


カット量とかぶせ量の関係

表-1は標準仕様(マウンティングプレート0mm厚使用)です。かぶせ量調節ねじを回したり、マウンティングプレート(5mm厚)を使用することで、かぶせ量を最大9mm少なくできます。
オープニングクリアランス(O.C.)目地代
扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C(. A)と(B)が必要です。O.C(. A)、(B)は扉の厚みとカット量により変化します。扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。

扉厚,カット量の関係

20mmを超える厚扉使用時は、軌跡図を参考にしてください。(扉にRまたはC面加工をすることで、O.C.(B)を小さくできます。)

扉先端のオープニングクリアランス(O.C.)と扉幅の関係

扉加工,木製扉用

●推奨ねじ
 呼び径3.5皿頭、または丸皿頭のタッピンねじ、または木ねじ
扉の寸法と丁番の取付個数
こちらをご覧下さい。
