ダンパー機能付スライド丁番　9 mm かぶせ／ 85°開き [360-D26-9T85]

販売価格: 2,300円～12,120円(税込)

オプションにより価格が変わる場合もあります。

仕様：品番:

購入単位:

数量:

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

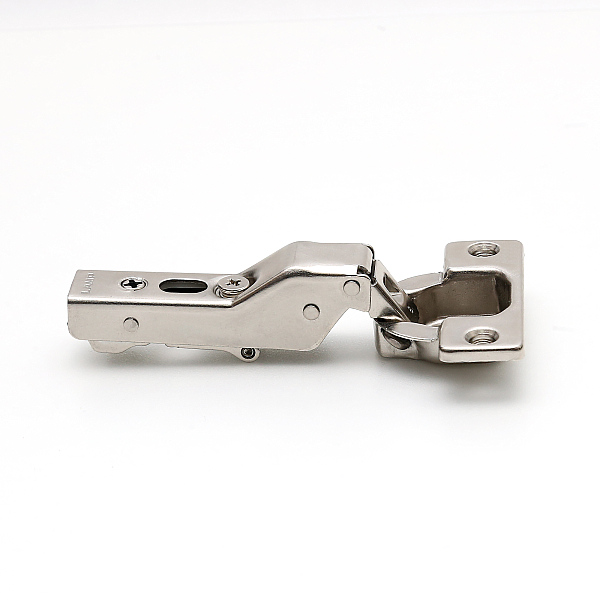

ダンパー機能付（5段階）スライド丁番 3 6 0 　9 mm かぶせ／ 85°開き

●ダンパー機能付はスピードを5段階で調節できます。
【仕　様】
●扉の三次元調整機能（前後＋1.5 mm、－2.5 mm、上下±2.5 mm、かぶせ〔左右〕＋0 mm、－4 mm）
●使用温度：0℃〜 40℃
【別売品】

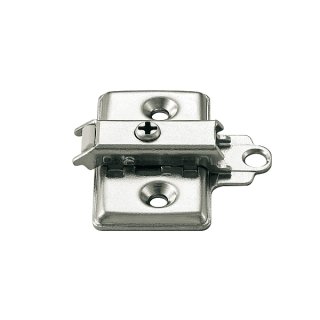

●マウンティングプレート（取付座金）
●丸皿タッピンねじ 3.5×15NI
【推奨ねじ】
●呼び径3.5皿頭／丸皿頭のタッピンねじ／木ねじ

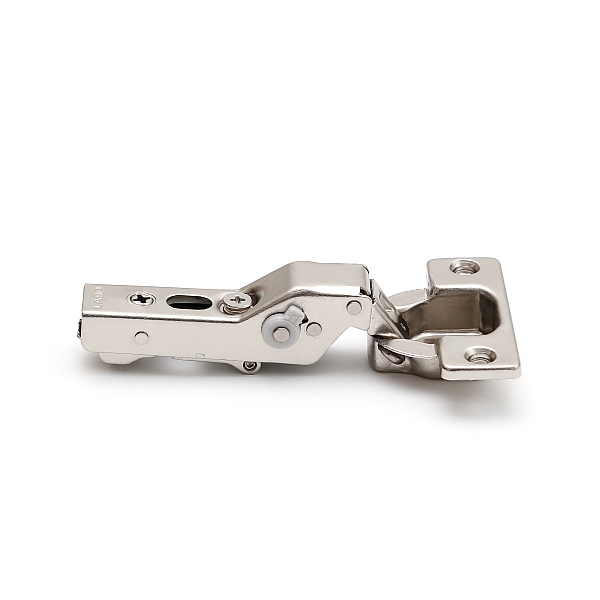

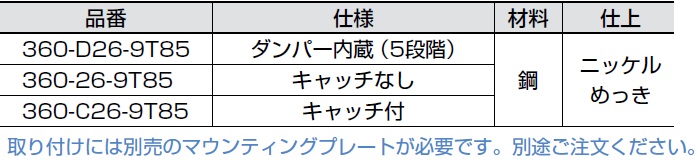

スライド丁番本体（ダンパー内蔵）,360-D26-9T85

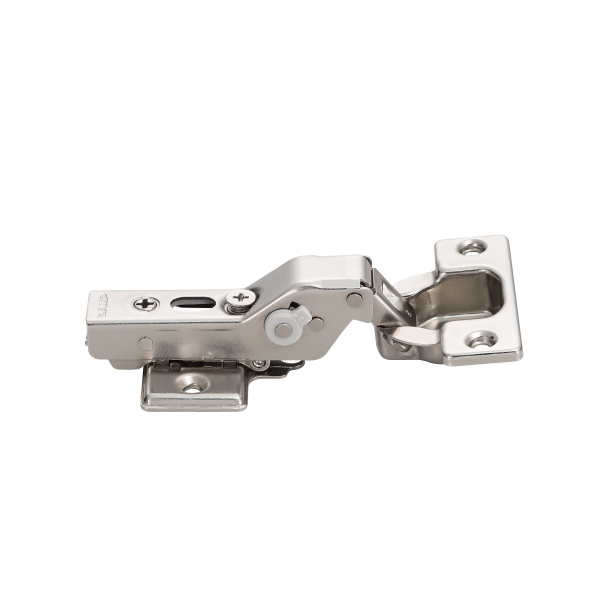

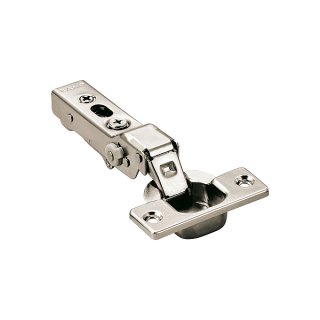

写真はスライド丁番本体（ダンパー内蔵）と別売のマウンティングプレートの組み合わせです。

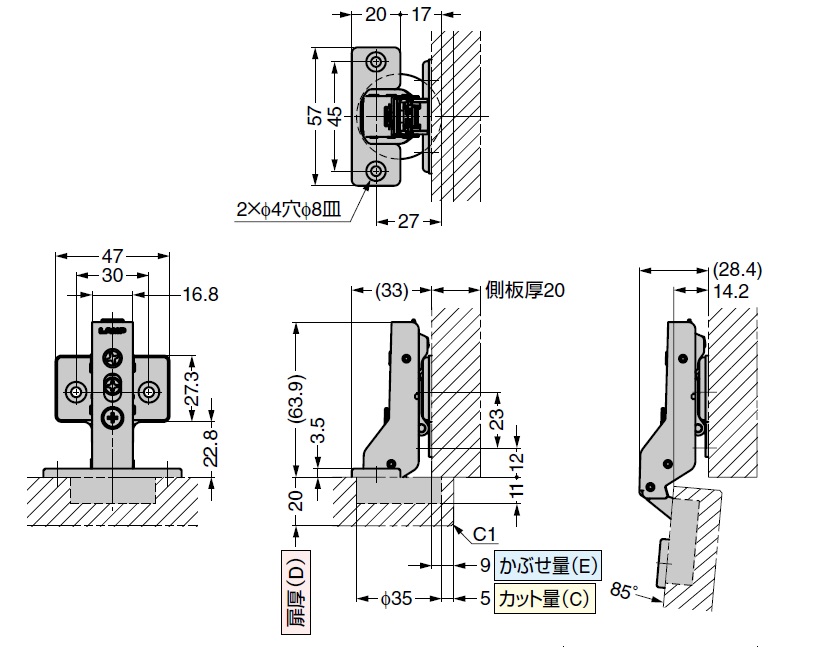

■取付図
取付図、軌跡図はカット量5mm、扉厚20mm、側板厚20mmで9mmかぶせ仕様です。

取付図、軌跡図はカット量5mm、扉厚20mm、側板厚20mmで9mmかぶせ仕様

本図は別売のマウンティングプレート360-P4W-30Tとの組み合わせです。

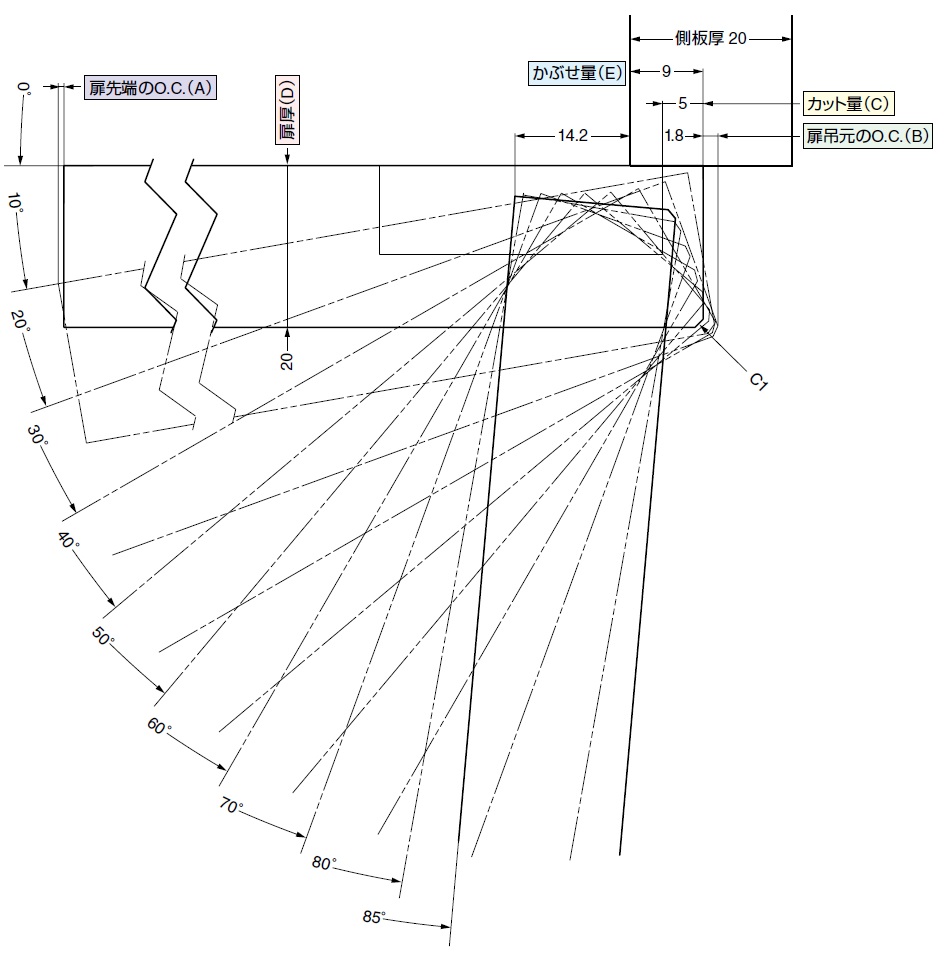

■軌跡図

オープニングクリアランス（O.C.）目地代
扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C（. A）と（B）が必要です。
O.C（. A）、（B）は扉の厚みとカット量により変化します。
扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。

扉吊元のO.C.(B)と扉厚(D)およびカット量(C)の関係
　　スライド丁番,丁番

・上表は扉にC1加工を施した場合の値です。
※20mmを超える厚扉使用時は、軌跡図を参考にしてください。(扉にRまたはC面加工をすると、O.C.(B)を小さくできます。)

■扉加工（木製扉用）

■カット量(C)とかぶせ量(E)の関係

標準仕様（マウンティングプレート0mm厚使用）です。
かぶせ量調整ねじを回すと、かぶせ量を最大4mm少なくできます。

■扉先端のO.C.(A)と扉幅の関係( 扉厚20のとき)

■注　意
