ワンタッチスライド丁番 151 カップ径φ35/105°開き/インセット [151-26/0T,151-C26/0T,151-D26/0T]

販売価格: 2,365円～6,754円(税込)

オプションにより価格が変わる場合もあります。

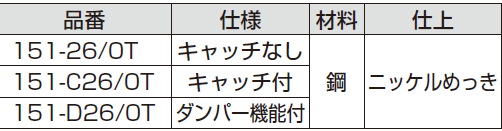

仕様：品番:

購入単位:

数量:

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

ワンタッチスライド丁番 151

内蔵のソフトクローズダンパーにより、扉がゆっくりとスムーズに閉まり、動きに高級感をあたえます。

スライド丁番,丁番

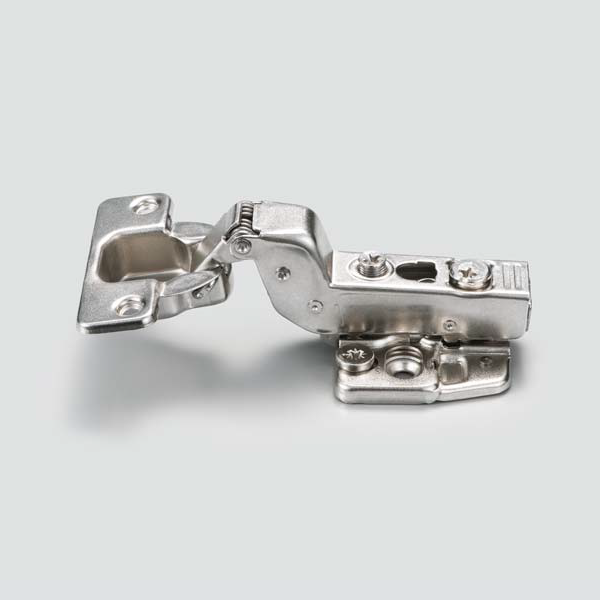

写真はマウンティングプレート150-P4W-32TH+2（別売）との組み合わせです。

取り付けには別売のマウンティングプレートが必要です。別途ご注文ください。
●扉の三次元調整ができます
（前後＋3/－0.5mm、かぶせ量〔左右〕＋2/－4mm、上下±2mm
〔別売の151シリーズ座金で調整〕）。
ワンタッチスライド丁番 151シリーズの特長詳細はコチラから

■別売品
●151シリーズマウンティングプレート（取付座金）はコチラから
●151シリーズ 85°開き止めパーツ
■注　意
●ダンパー機能付仕様と、キャッチなし・キャッチ付仕様との併用は推奨しません。
●インセット仕様に0mm厚のマウンティングプレートは使用できませんのでご注意ください。

※送料無料です。
※物件等で１０個以上をご使用の場合、
　また複数商品をご利用の際はお見積もりします。
（別途見積りいたしますので下記の見積書をご利用下さい。）
■推奨ねじ
●呼び径3.5皿頭、または丸皿頭のタッピンねじ、もしくは木ねじ

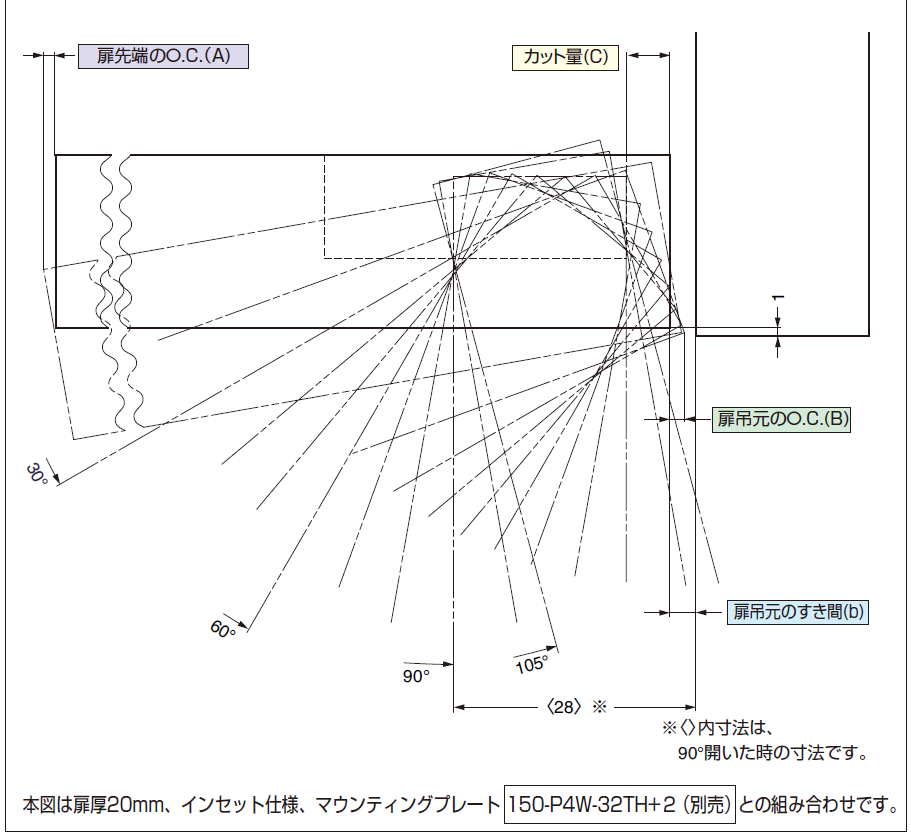

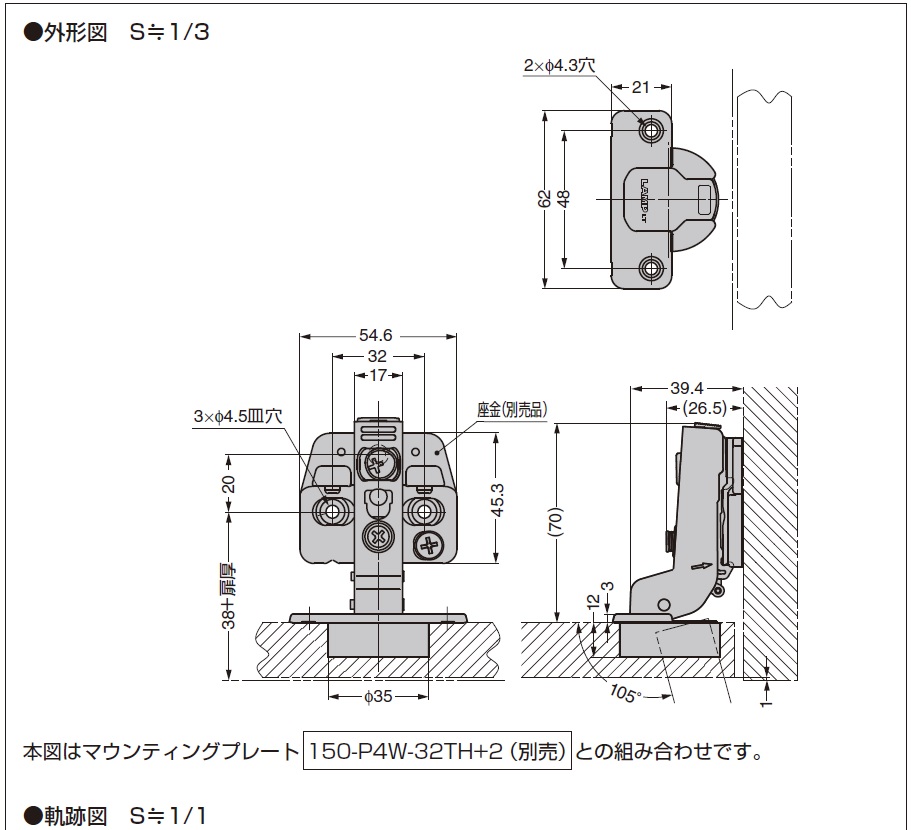

スライド丁番説明図,丁番外形図スライド丁番説明図,丁番軌跡図

　　　　　　軌跡図の利用方法はこちらから

■オープニングクリアランス（O.C.）目地代
扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C.（A）と（B）が必要です。O.C.（A）、（B）は扉の厚みとカット量により変化します。扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。

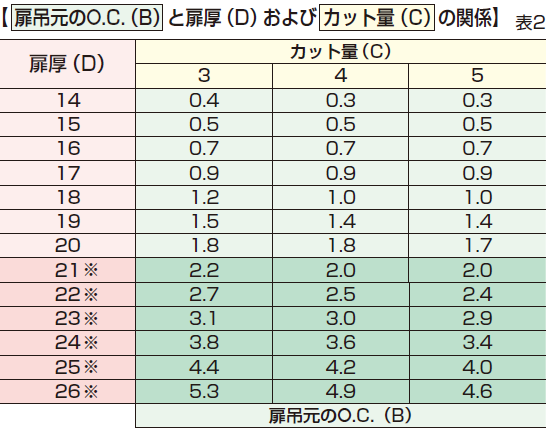

扉厚,カット量の関係

※20mmを超える厚扉使用時には、軌跡図を参考にしてください。
（扉にRまたは面取加工をすることによりO.C.（B）を小さくできます。）

カット量とかぶせ量の関係

表1は標準仕様（マウンティングプレート2mm厚使用）です。かぶせ量調整ねじを回したり、マウンティングプレート（4mm厚）を使用することで、扉吊元のすき間を調整できます。

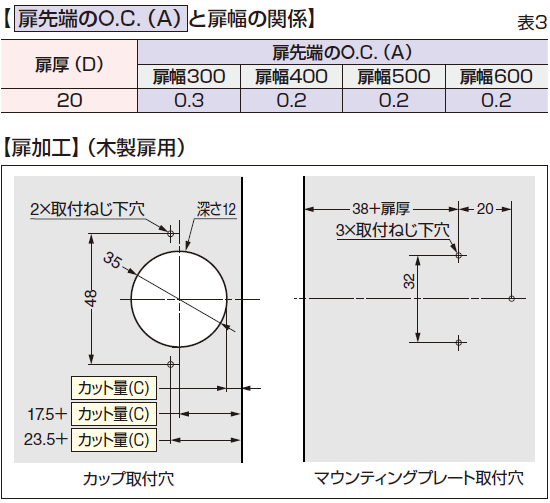

扉先端のオープニングクリアランス(O.C.)と扉幅の関係,扉加工,木製扉用

■見積り依頼シート
お見積りをご希望の方は、
以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、必要事項をご記入の上、FAXまたは、メールでお送りください。
折り返し、こちらからお見積りをさせていただきます。
FAX番号： ０３－６７６６－８９７１、メールアドレス： info@comfortmk.com
