ワンタッチスライド丁番 H151厚扉用 カップ径φ40/94°開き/最大18mmかぶせ [H151-26-18T,H151-C26/18T,H151-D26/18T]

ワンタッチスライド丁番 H151厚扉用 カップ径φ40/94°開き/最大18mmかぶせ [H151-26-18T,H151-C26/18T,H151-D26/18T]

販売価格: 2,486円~7,150円(税込)

オプションにより価格が変わる場合もあります。

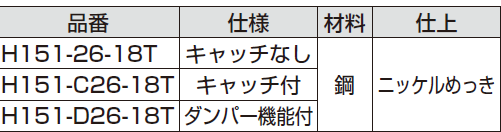

仕様:品番:
購入単位:
数量:

商品詳細

ワンタッチスライド丁番 H151厚扉用

内蔵のソフトクローズダンパーにより、扉がゆっくりとスムーズに閉まり、動きに高級感をあたえます。

スライド丁番,丁番

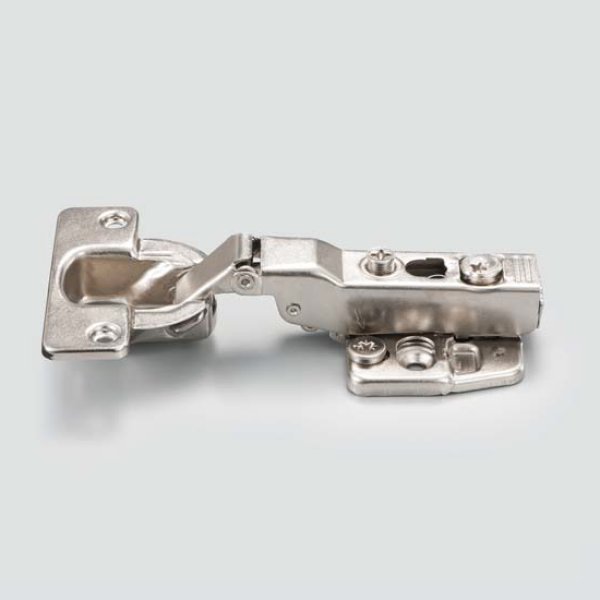

写真はマウンティングプレート150-P4W-32TH(別売)との組み合わせです。

取り付けには別売のマウンティングプレートが必要です。別途ご注文ください。
●扉の三次元調整ができます
(前後+3/-0.5mm、かぶせ量〔左右〕+2/-4mm、上下±2mm
〔別売の151シリーズ座金で調整〕)。
ワンタッチスライド丁番 151シリーズの特長詳細はコチラから

別売品
151シリーズ マウンティングプレート(取付座金)はコチラから

注 意
●ダンパー機能付仕様と、キャッチなし・キャッチ付仕様との併用は推奨しません。

送料無料です。
※物件等で10個以上をご使用の場合、
 また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)
推奨ねじ
●呼び径3.5皿頭、または丸皿頭のタッピンねじ、もしくは木ねじ

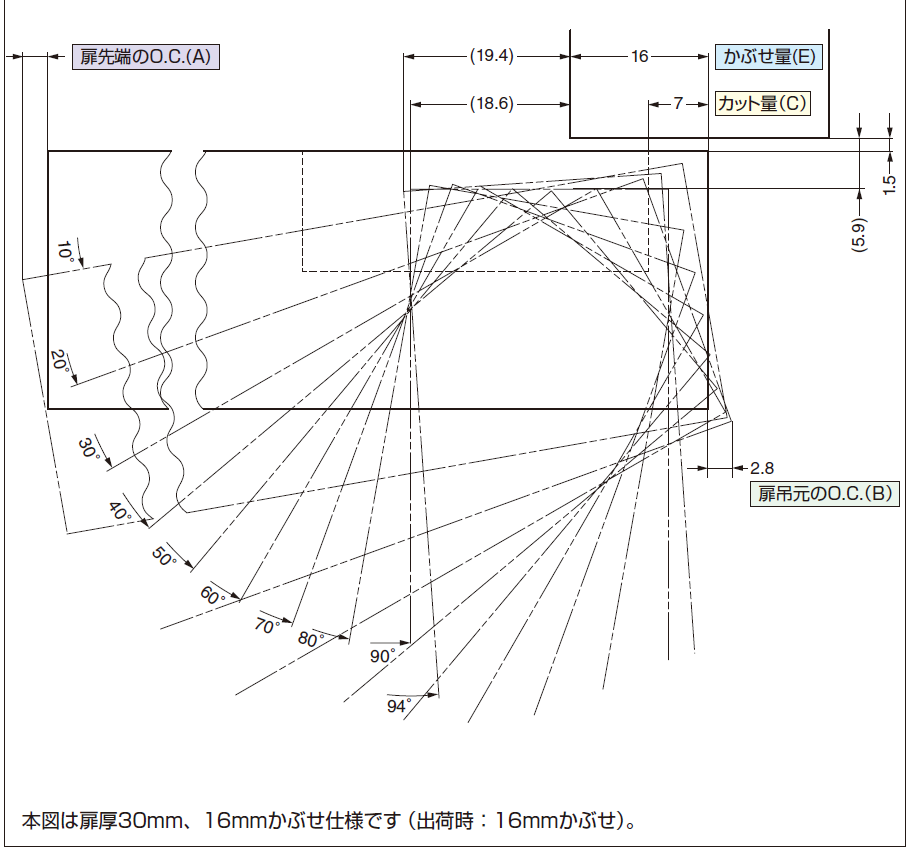

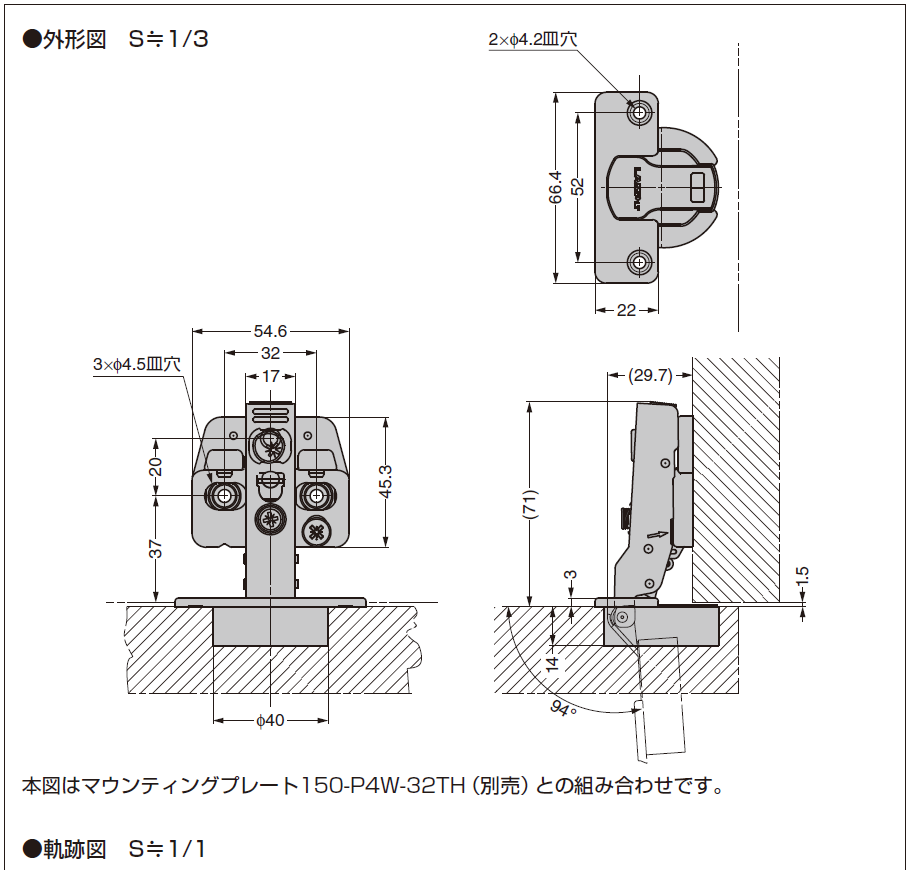

ワンタッチスライド丁番説明図,丁番外形図ワンタッチスライド丁番説明図,丁番軌跡図

      軌跡図の利用方法こちらから

【オープニングクリアランス(O.C.)目地代】
扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C.(A)と(B)が必要です。O.C.(A)、(B)は扉の厚みとカット量により変化します。扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。

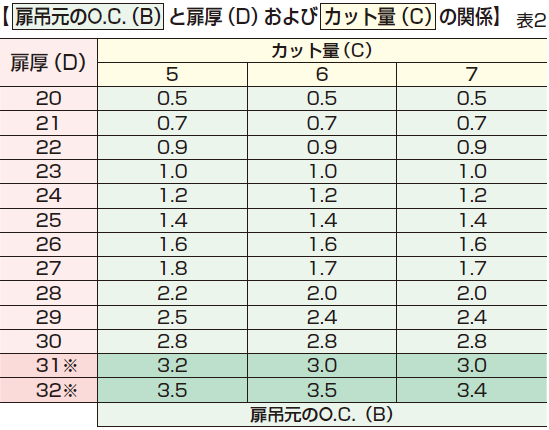

扉厚,カット量の関係

※30mmを超える厚扉使用時には、軌跡図を参考にしてください。
(扉にRまたは面取加工をすることによりO.C.(B)を小さくできます。)

カット量とかぶせ量の関係

表1は標準仕様(マウンティングプレート0mm厚使用)です。かぶせ量調整ねじを回したり、マウンティングプレート(4mm厚)を使用することで、かぶせ量を最大8mm少なくできます。

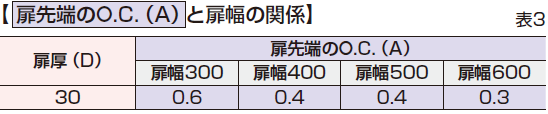

扉先端のオープニングクリアランス(O.C.)と扉幅の関係

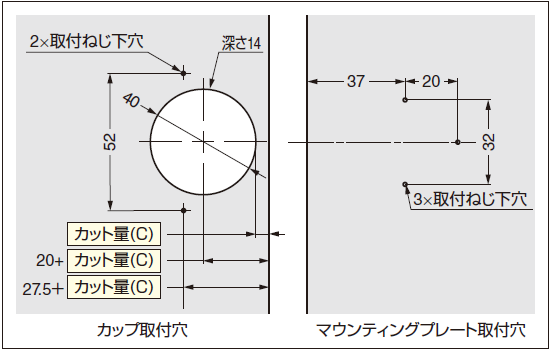

【扉加工】(木製扉用)

扉加工,木製扉用
