正面付用オールロック ALF1600型　トータルロック3310シリーズ

■特　長
●正面付オールロック用シリンダー錠です。正面付けのため、鍵の操作が容易です。
●1ヶ所のキーを操作するだけで、縦方向すべての引き出しをロックできます。
●鍵違い数は100通りです。
●シリンダー錠は、最上段の引き出し前板または幕板に取り付けます。
●標準仕様（別売の部品セット）は3ヶ所のロック用部品がついていますが、4ヶ所以上のロックもできます。
　部品単品（⑤〜⑦）（別売品）をご注文ください。
●ロックピンの位置調整により、引き出しの深さは自由です。
●連動バーは右用・左用があります。
●トータルロック3310シリーズ（下記参照）の中で同じキー番号をご指定いただくと、キーの共通使用ができます。
●本体は受注対応で黒色クロメート処理仕上もできます。
●シリンダー錠 ALF1600型をミリオンロック用シリンダー錠 ALF1800型に変えることにより、最大100万通りの鍵違い数が可能になります。
　ただし、適応板厚は異なります（ALF1800型は24mm）。

■注　意
●キー番号やその組み合わせのご指定は、仕様決定前に弊社担当者までご相談ください。
● 錠前の取り扱い上のご注意をご確認ください。

※送料無料です。
※物件等で１０個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
（別途見積りいたしますので下記の見積書をご利用下さい。）

■付属品（部品セット ALFR、ALFLに付属）
●十字穴付皿木ねじ2.7×16
●十字穴付なべ木ねじ2.7×13

■別売品
●部品セット ALFR、ALFL
●部品単品（⑤〜⑦）
●オールロック用剣先ピン ALS-KP
●連動バー ALFBAR1000型

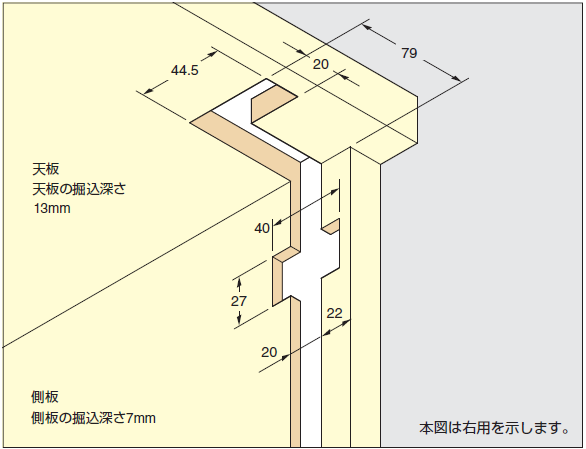

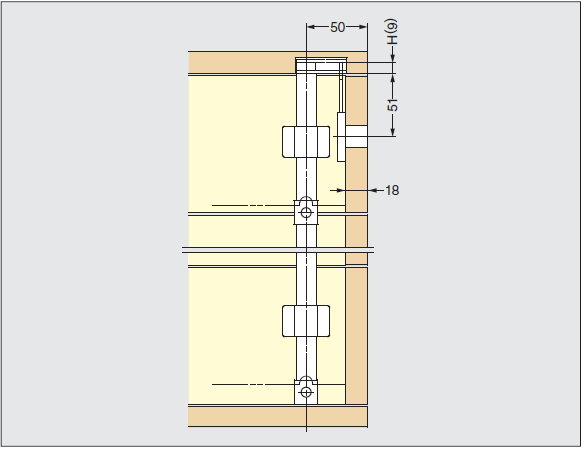

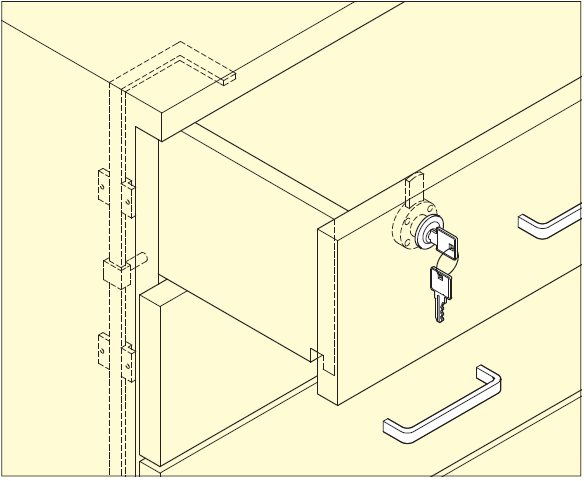

■使用例 ■取付仕様図 上の取付仕様図においては、連動バーとシリンダー錠のデッドボルトとのすき間を約4mmとっているため、連動バーの上下のストロークHは約9mmになります。 ■取付加工図（例）

部品セット ALFL（別売品）

スライドレールを使用すると、⑤ロックピン（別売品）の長さが足りなくなります。 ⑤ロックピンの先端に⑧剣先ピン（別売品）を差し込んで使用してください。

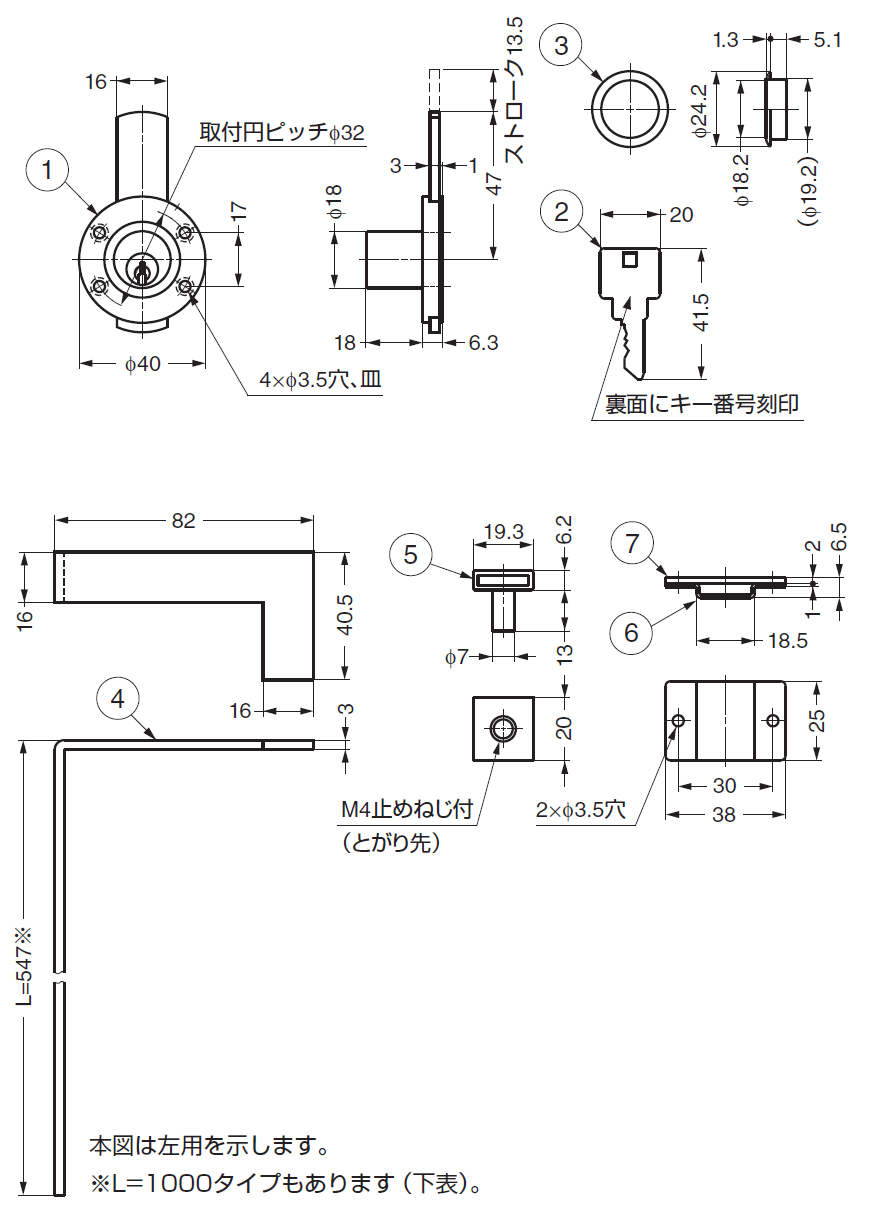

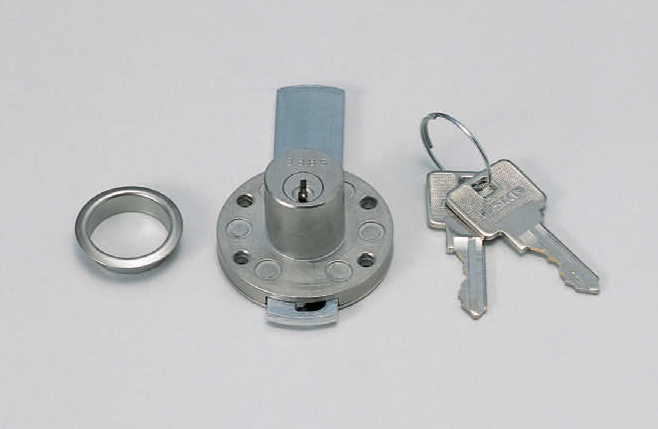

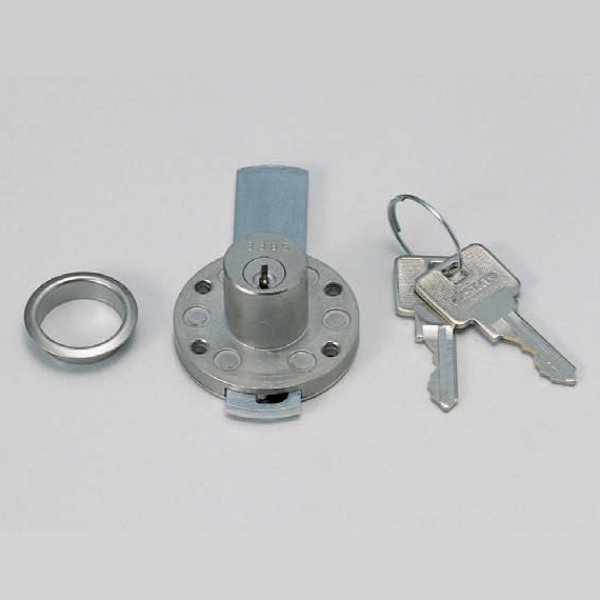

■シリンダー錠（①〜③）

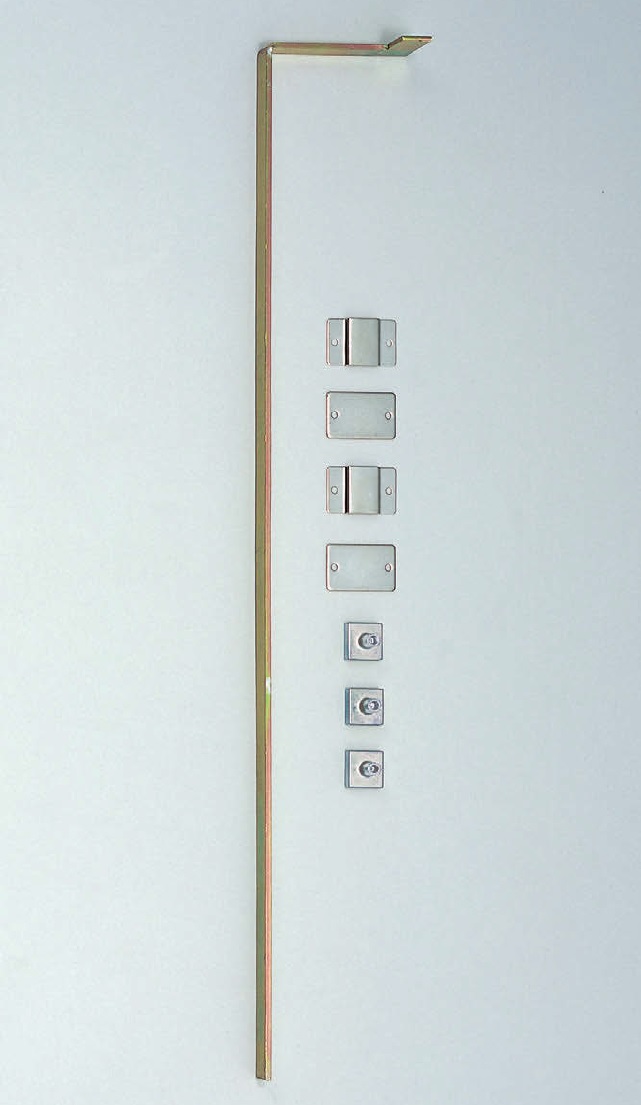

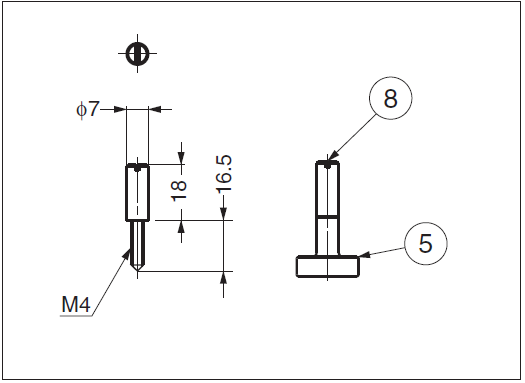

■部品セット（④〜⑦）（別売品） 　　 ■オールロック用剣先ピン（⑧）（別売品）

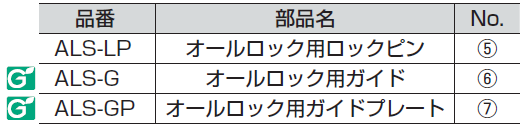

■部品単品（⑤〜⑦）（別売品） ■連動バー（④のL=1000タイプ）（別売品）
