三次元調整機能付隠し蝶番 HES3D-70型 [HES3D-70]

三次元調整機能付隠し蝶番 HES3D-70型 [HES3D-70]

販売価格: 6,250円~38,630円(税込)

オプションにより価格が変わる場合もあります。

仕様:品番:
購入単位:
数量:

商品詳細

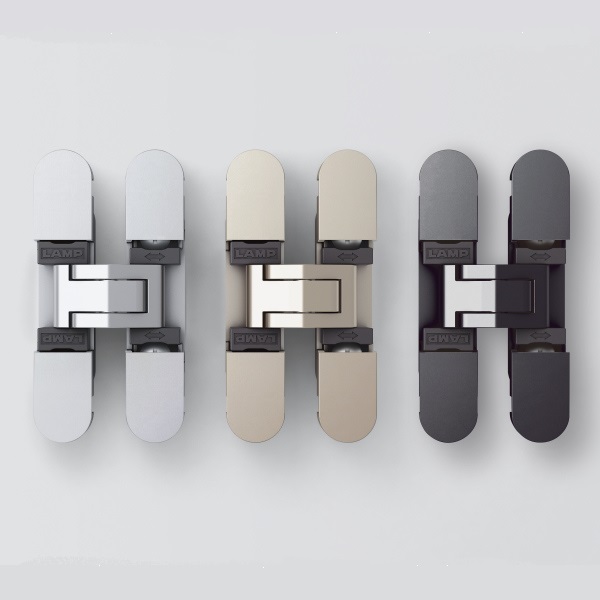

三次元調整機能付隠し蝶番 HES3D-70型 【送料無料】

隠し丁番,丁番

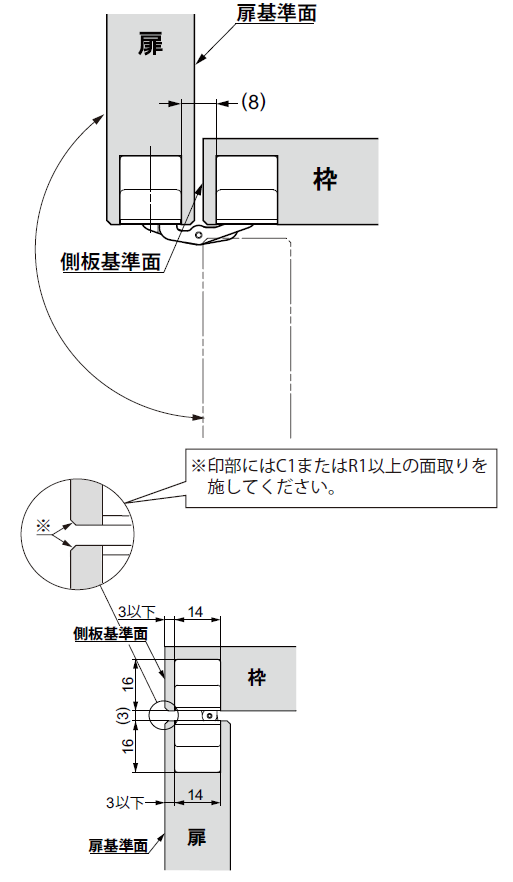

軌跡図

軌跡図

●扉厚19mmに対応した小型のHESシリーズです。
●掘込深さが浅く、扉や枠の掘込加工が簡単です。
●上下、左右、前後方向の微調整が可能な三次元調整機能付です。
●蝶番は扉側と枠側に分割できます。

注 意
●ラプコンドアダンパー LDD型やラプコンクローザー LDC-N2とは併用できません。
●開き角度180°以下でご使用ください。

送料無料です。
※物件等で10個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)
付属品
●十字穴付皿タッピンねじ4×20(4本/蝶番1ヶ)ステンレス鋼
●六角棒スパナ(呼び2)

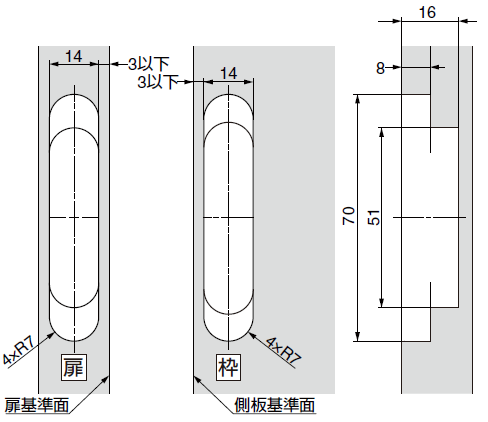

取付加工図

取付加工図



本図は上側のねじカバーを外した状態を示します。

隠し丁番説明図,丁番説明図
