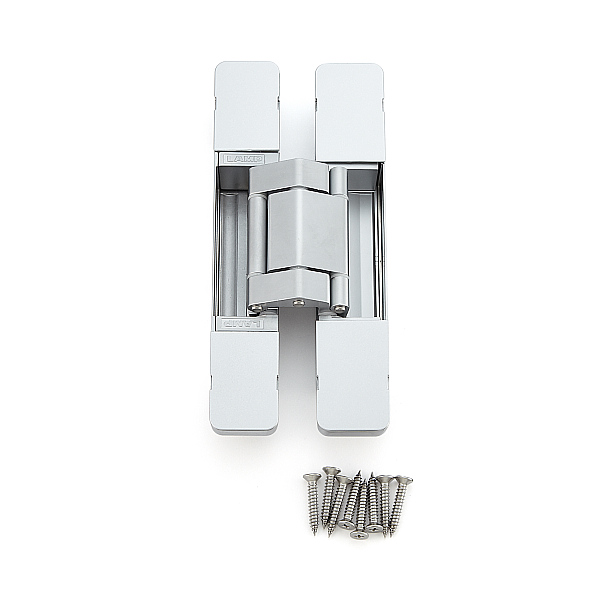

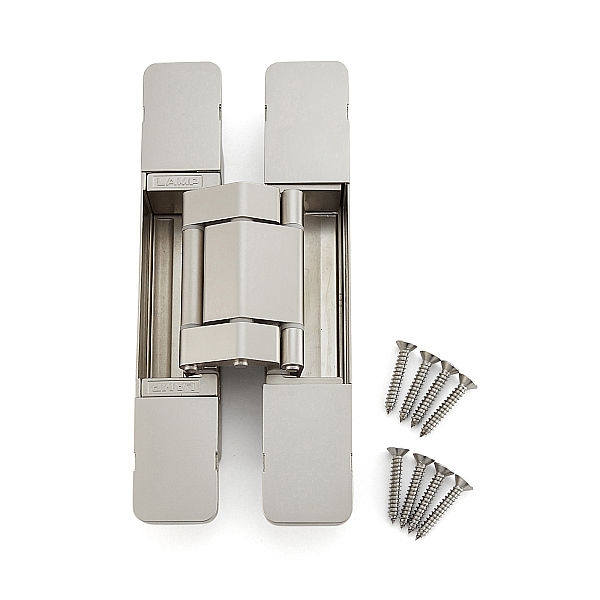

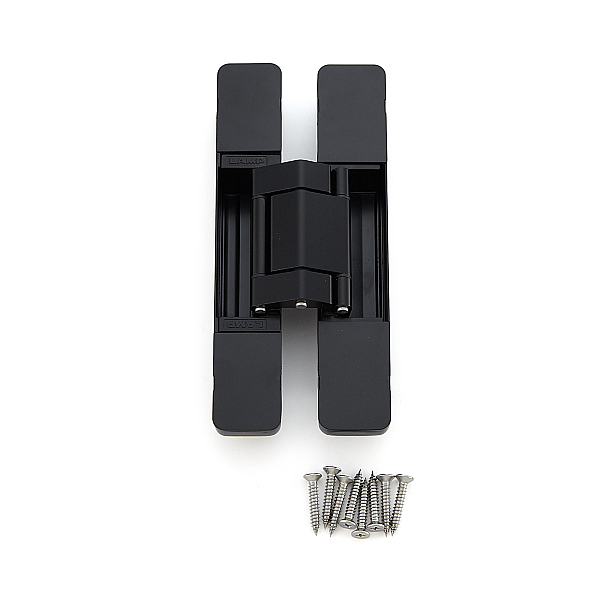

三次元調整機能付隠し丁番 HES3D-E190型 [HES3D-E190]

販売価格: 20,830円～169,910円(税込)

オプションにより価格が変わる場合もあります。

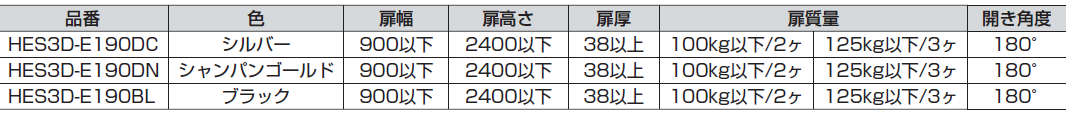

仕様：品番:

購入単位:

数量:

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

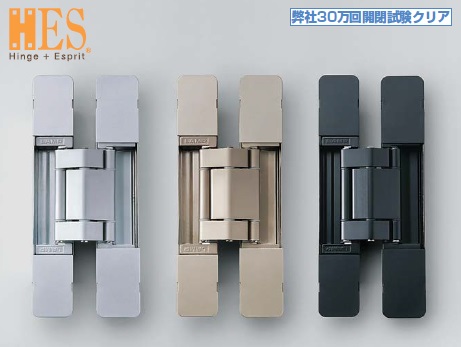

三次元調整機能付隠し丁番 HES3D-E190型弊社30万回開閉試験クリア【送料無料】

隠し丁番,丁番

■特　長
●掘込深さが浅く、扉や枠の掘込加工が簡単です。
● 上下、左右、前後方向の微調整が可能な三次元調整機能付です。
● 丁番は扉側と枠側に分割でき、扉を枠に仮止めする機能が付いているため、扉を簡単に吊り込みできます。
●扉の垂れ下がりが少ない構造です。

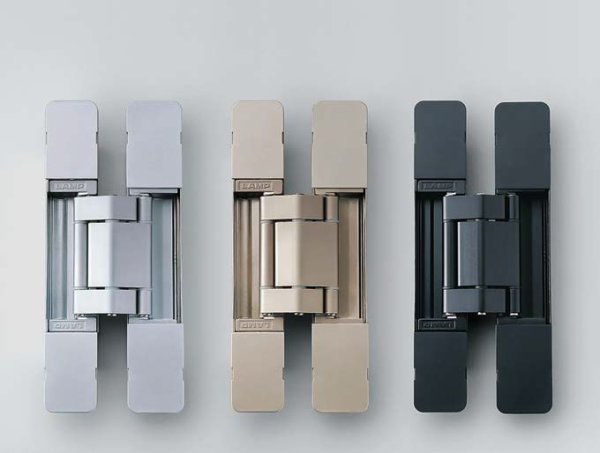

●受注対応色もご用意できます。詳細はお問い合わせください。
■注　意
● ドアダンパー・クローザーを併用する場合は、下記からお選びください。　扉質量は、丁番とドアダンパー・クローザー両方の指定条件を満たす範囲で設定してください。
　・ラプコンドアダンパー LDD-S型
　・ラプコンドアダンパー LDD-V型
　・ラプコンクローザー LDC-N2
● 使用するクローザーによっては、丁番が破損したり、扉が閉まりきらなかったりする場合があります。事前にご確認ください。
● ストッパー（仮保持）付のクローザーを使用する場合、必ず戸当り（床付、壁付など）を併用してください。戸当りはクローザーのストッパーが掛かる同じ位置で、扉の中心より戸先側に取り付けてください。

※送料無料です。
※物件等で１０個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
（別途見積りいたしますので下記の見積書をご利用下さい。）
■付属品
● 十字穴付皿タッピンねじ5×30（8本/丁番1ヶ）ステンレス鋼
● 六角棒スパナ呼び4
■別売品
　加工治具 HES3D-E190-TMP
　※使い回しが可能で、ルーターを使った木扉・枠の掘込加工が簡単に行えます。

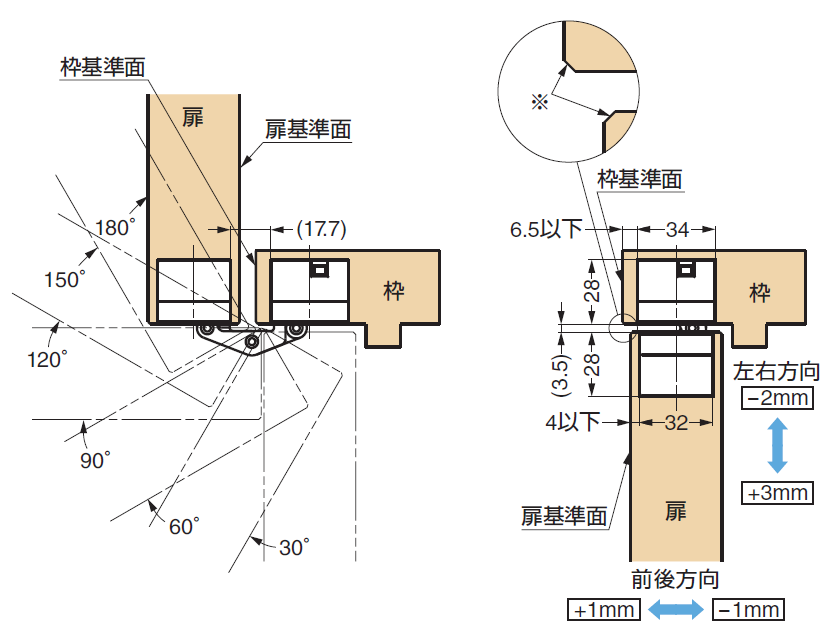

■軌跡図 図中の※印部（扉・枠の角部）にC1以上またはR1以上の加工を施してください。

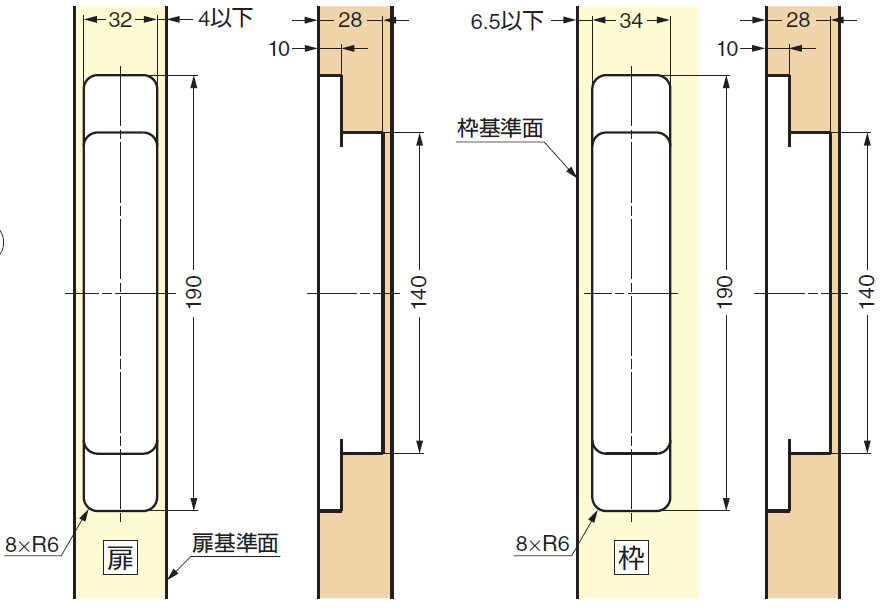

■取付加工図

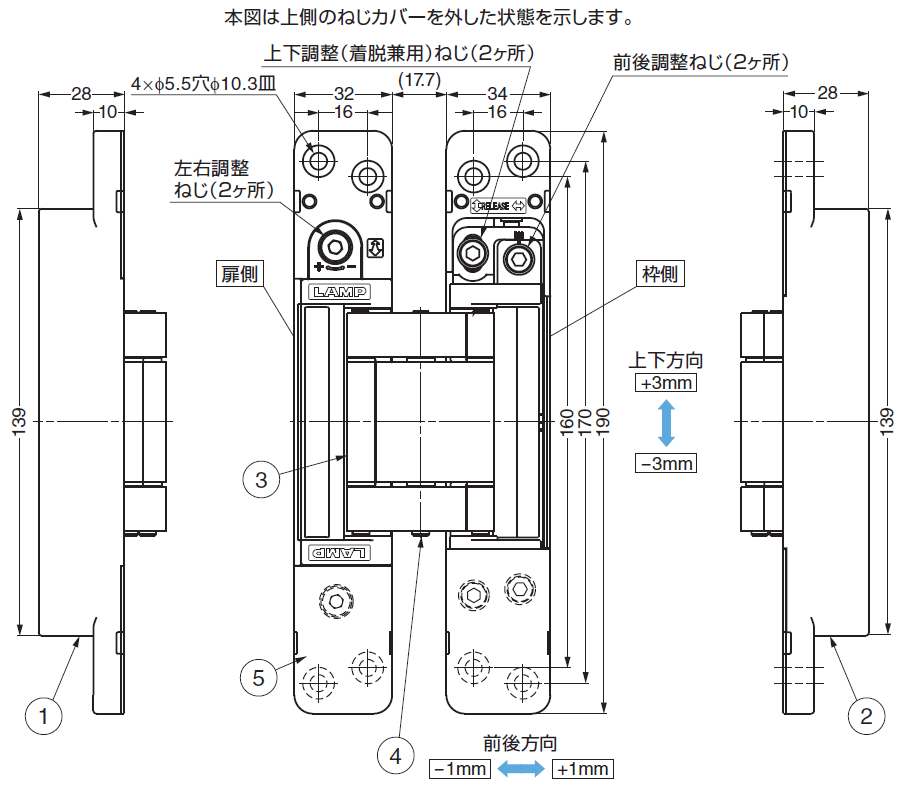

隠し丁番説明図,丁番説明図

■見積り依頼シート
お見積りをご希望の方は、
以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、
必要事項をご記入の上、FAXまたは、メールでお送りください。
折り返し、こちらからお見積りをさせていただきます。
FAX番号： ０３－６７６６－８９７１、メールアドレス： info@comfortmk.com
