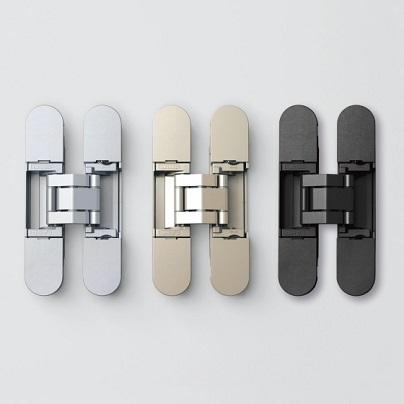

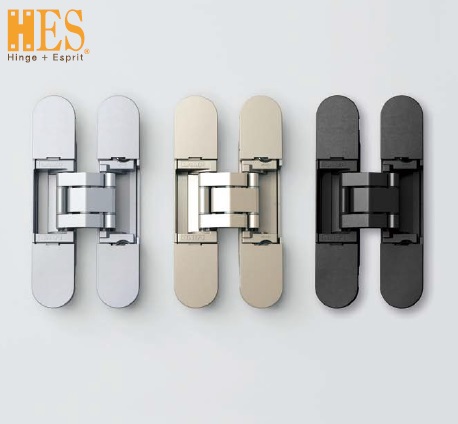

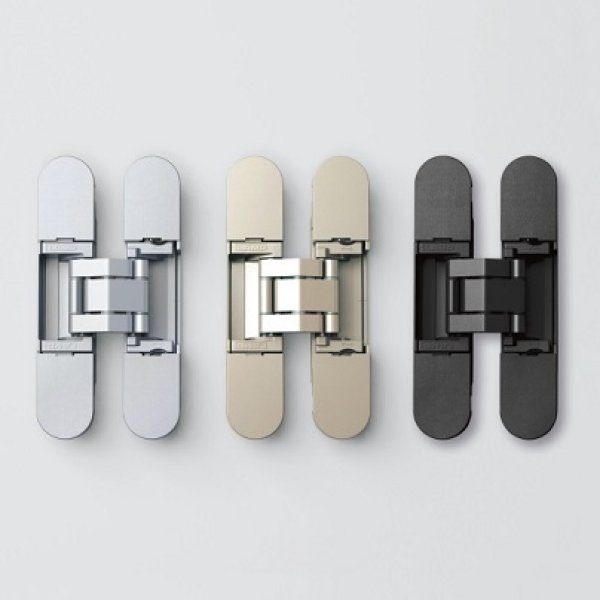

三次元調整機能付隠し丁番 HES3D-90型 [HES3D-90]

三次元調整機能付隠し丁番 HES3D-90型 [HES3D-90]

販売価格: 5,940円~35,860円(税込)

オプションにより価格が変わる場合もあります。

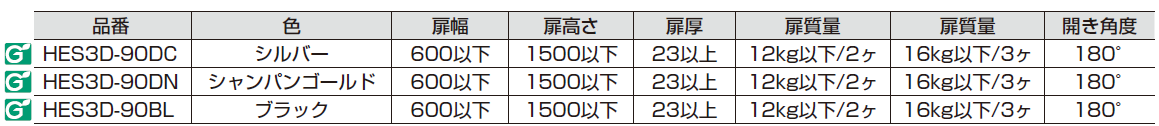

仕様:品番 購入単位 在庫
シルバー:HES3D-90DC 1個 在庫あり
2個 在庫あり
3個 在庫あり
4個 在庫あり
5個 在庫あり
6個 在庫あり
7個 在庫あり
8個 在庫あり
9個 在庫あり
シャンパンゴールド:HES3D-90DN 1個 在庫あり
2個 在庫あり
3個 在庫あり
4個 在庫あり
5個 在庫あり
6個 在庫あり
7個 在庫あり
8個 在庫あり
9個 在庫あり
ブラック:HES3D-90BL 1個 在庫あり
2個 在庫あり
3個 在庫あり
4個 在庫あり
5個 在庫あり
6個 在庫あり
7個 在庫あり
8個 在庫あり
9個 在庫あり
仕様:品番:
購入単位:

販売価格: 5,940円~35,860円(税込)

数量:
三次元調整機能付隠し蝶番 HES3D-90型 弊社5万回開閉試験クリア 【送料無料】

隠し丁番,丁番

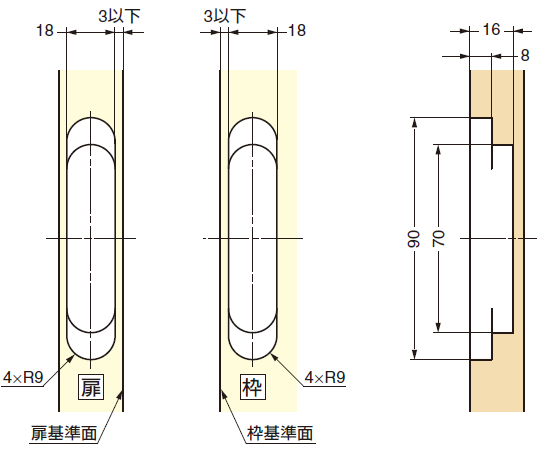

取付加工図

取付加工図

特 長

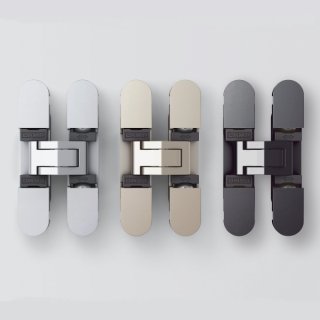

●ブラックが新しく加わりました。
●扉厚23mmに対応した小型のHESシリーズです。
●掘込深さが浅く、扉や枠の掘込加工が簡単です。
● 上下、左右、前後方向の微調整が可能な三次元調整機能付です。
● 丁番は扉側と枠側に分割できます。
●扉の垂れ下がりが少ない構造です。
●受注対応色もご用意できます。詳細はお問い合わせください。
注 意
●ラプコンドアダンパー LDD型やラプコンクローザー LDC-N2とは併用できません。

送料無料です。
※物件等で10個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)
付属品
●十字穴付皿タッピンねじ4×20(4本/蝶番1ヶ)ステンレス鋼
●六角棒スパナ(呼び2)

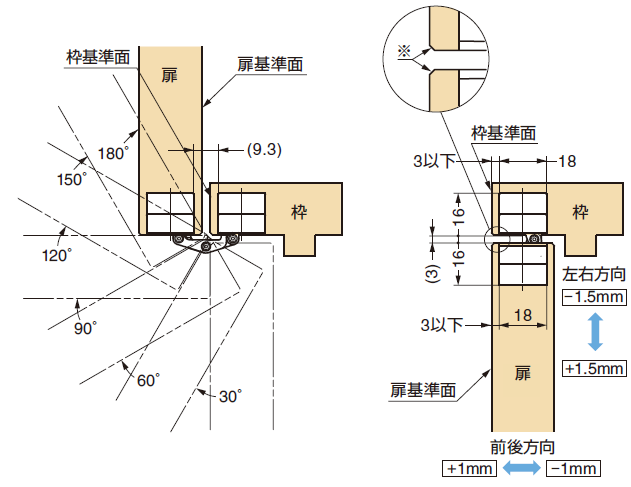

軌跡図

軌跡図



本図は上側のねじカバーを外した状態を示します。

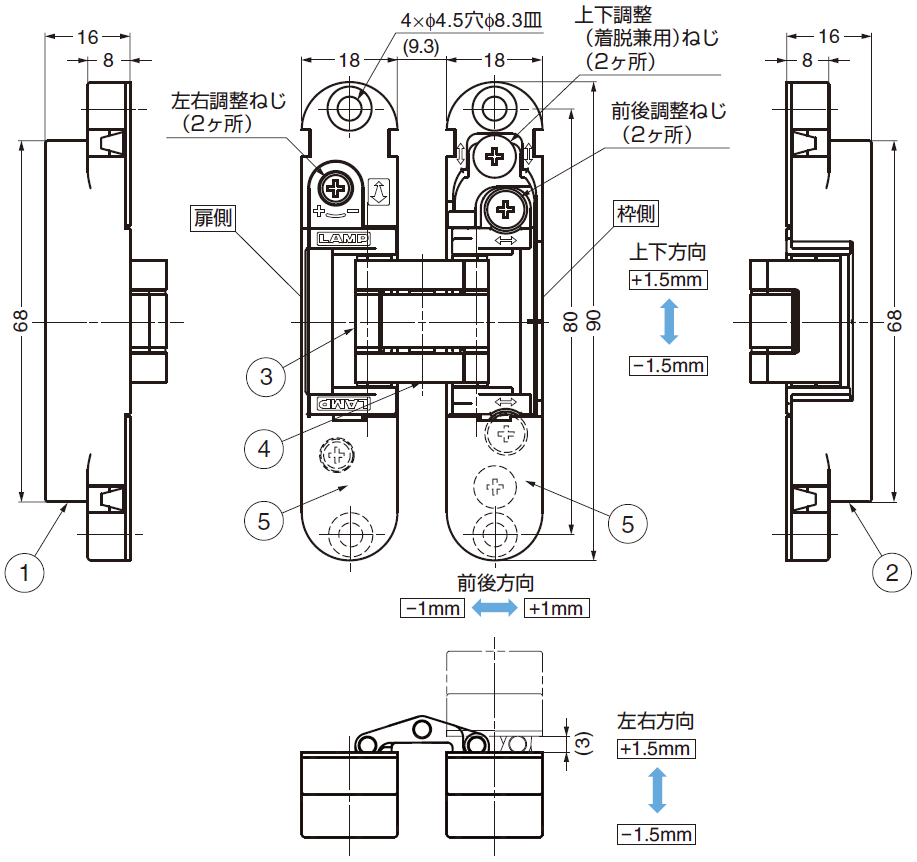

隠し丁番説明図,丁番説明図







見積り依頼シート
お見積りをご希望の方は、
以下のアイコンから「お見積り依頼シート」をダウンロードしていただき、
必要事項をご記入の上、FAXまたは、メールでお送りください。
折り返し、こちらからお見積りをさせていただきます。
FAX番号: 03-6766-8971、メールアドレス: info@comfortmk.com

PDFファイル/約101KB    エクセルファイル/約47KB
★ダウンロード&保存するには、リンクをマウスで右クリック(Macintosh の場合はしばらくクリック)して、
[対象をファイルに保存]などのメニューから保存を行ってください。
