ワンタッチスライド丁番 230/105°開き/19mmかぶせ [230-26-19T BN,230-C26-19T BN]

ワンタッチスライド丁番 230/105°開き/19mmかぶせ [230-26-19T BN,230-C26-19T BN]

販売価格: 2,552円~5,467円(税込)

オプションにより価格が変わる場合もあります。

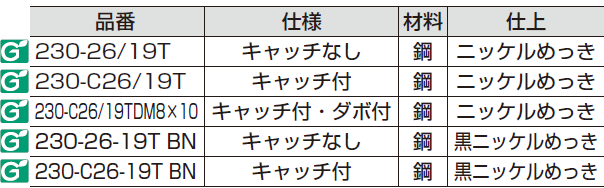

仕様:品番:
購入単位:
数量:

商品詳細

ワンタッチスライド丁番 230

ワンタッチスライド丁番

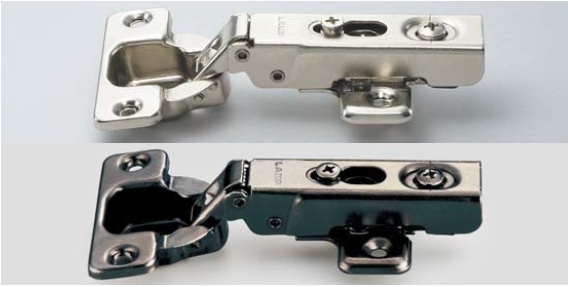

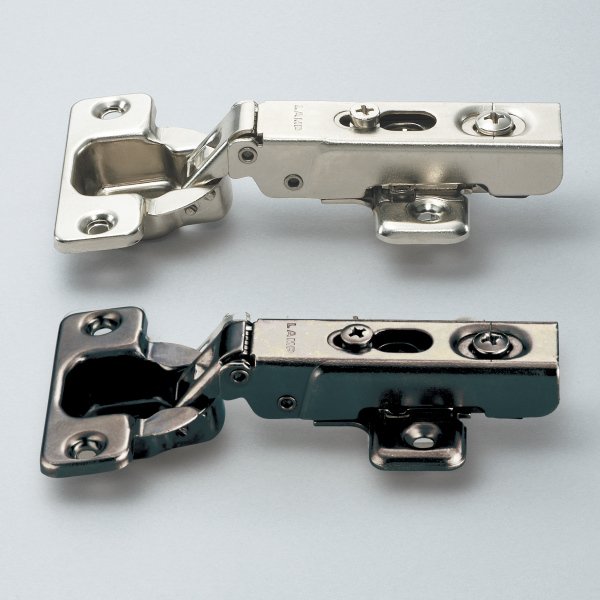

写真はスライド丁番本体と別売のマウンティングプレートの組み合わせです(右写真のダボ付仕様も同様)。

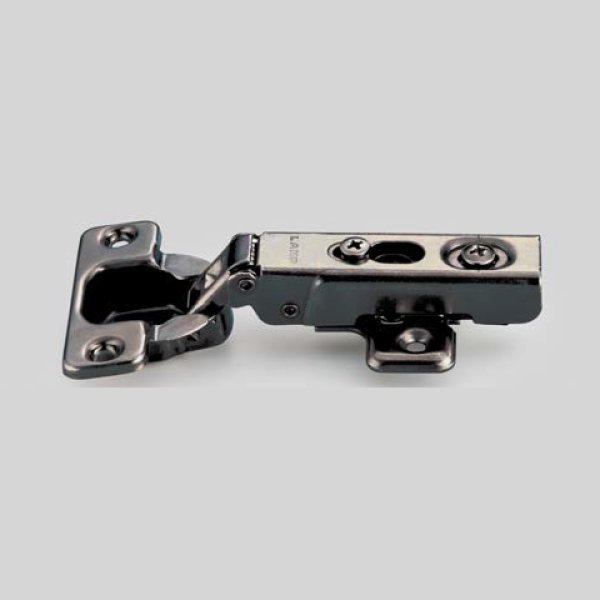

黒ニッケルめっきが新しく加わりました。

取り付けには別売のマウンティングプレートが必要です。別途ご注文ください。

マウンティングプレート
ダボ付仕様

別売品
● 230シリーズ マウンティングプレート(取付座金)こちらから
●丸皿タッピンねじ 3.5×15NI

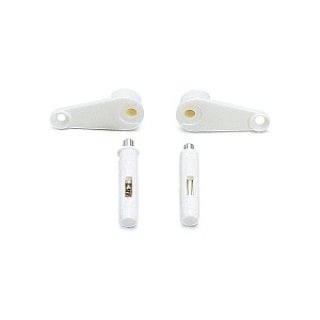

● 19mmかぶせ用ダンパー 230-SCA/19 ※キャッチなしには使えません。

注 意
送料無料です。
※物件等で10個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)

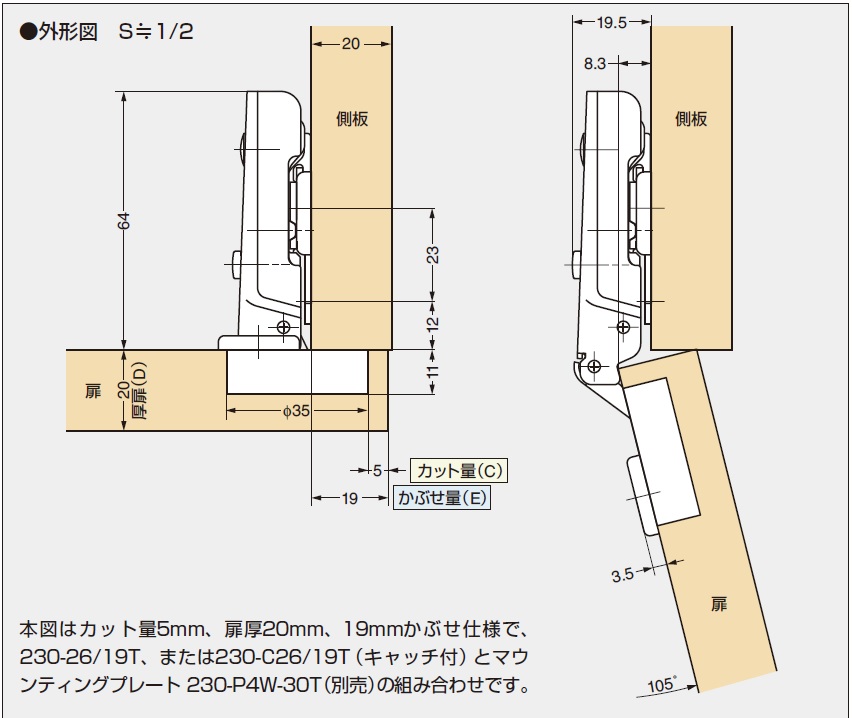

スライド丁番説明図,丁番外形図

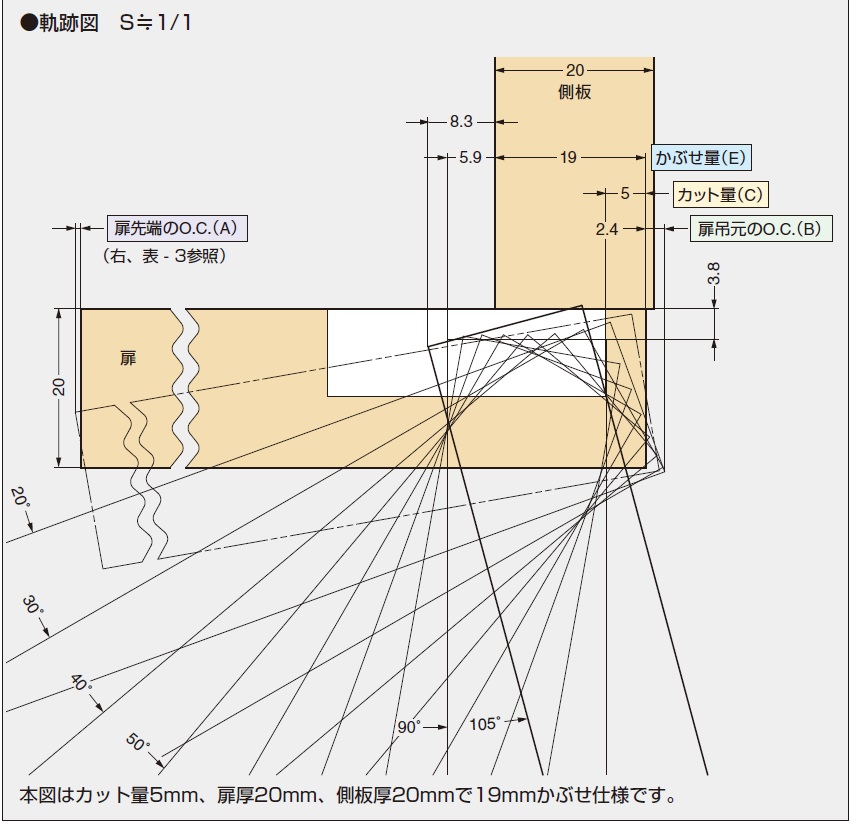

スライド丁番説明図,丁番軌跡図

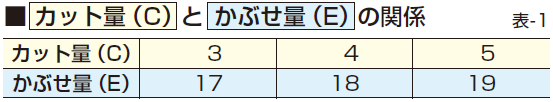

カット量とかぶせ量の関係

表-1は標準仕様(マウンティングプレート0mm厚使用)です。かぶせ量調節ねじを回したり、マウンティングプレート(5mm厚)を使用することで、かぶせ量を最大9mm少なくできます。
オープニングクリアランス(O.C.)目地代
扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C(. A)と(B)が必要です。O.C(. A)、(B)は扉の厚みとカット量により変化します。扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。

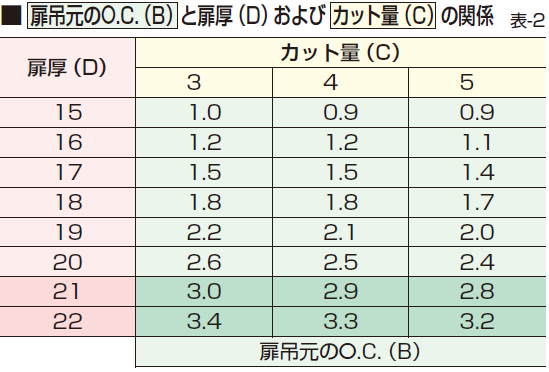

扉厚,カット量の関係

20mmを超える厚扉使用時は、軌跡図を参考にしてください。(扉にRまたはC面加工をすることで、O.C.(B)を小さくできます。)

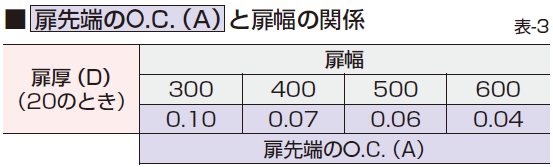

扉先端のオープニングクリアランス(O.C.)と扉幅の関係

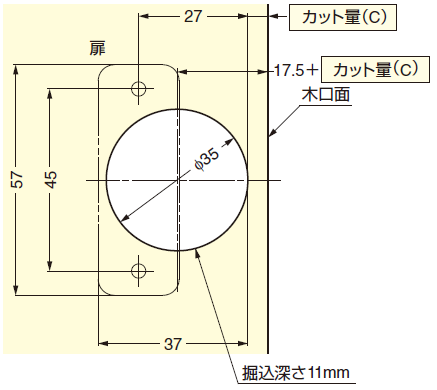

扉加工,木製扉用

●推奨ねじ
呼び径3.5皿頭、または丸皿頭のタッピンねじ、または木ねじ
扉の寸法と丁番の取付個数
こちらをご覧下さい。
