ミリオンロック 正面付用オールロック [ALF1800型]

ミリオンロック 正面付用オールロック [ALF1800型]

販売価格: 7,370~48,730(税込)

オプションにより価格が変わる場合もあります。

仕様:品番:
購入単位:
数量:

商品詳細

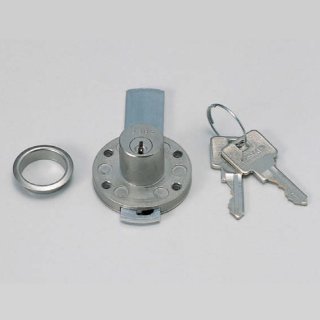

ミリオンロック 正面付用オールロック ALF1800型

特 長
●正面付オールロック用シリンダー錠です。正面付けのため、鍵の操作が容易です。
●1ヶ所のキーを操作するだけで、縦方向すべての引き出しをロックできます。
●キーは、抜き差し方向のないリバーシブルタイプです。
●キーは施錠時、解錠時ともに360°回転により抜き差し可能です。
●ディンプルキー仕様で鍵違い数は最大100万通りです。受注対応でマスターキー機能付も製作可能で、1マスターキーにつき最大2,520通りです。
●ミリオンロックシリーズの中で同じキー番号をご指定いただくと、キーの共通使用ができます。
●シリンダー錠は、最上段の引き出し前板または幕板に取り付けます。
●標準仕様(別売の部品セット)は3ヶ所のロック用部品がついていますが、4ヶ所以上のロックも可能です。
 部品単品(⑤〜⑦)(別売品)をご注文ください。
●ロックピンの位置調整により、引き出しの深さは自由です。
●連動バーは右用・左用があります。

注 意
●キー番号やその組み合わせのご指定は、仕様決定前に弊社担当者までご相談ください。
錠前の取り扱い上のご注意をご確認ください。

送料無料です。
※物件等で10個以上をご使用の場合、また複数商品をご利用の際はお見積もりします。
(別途見積りいたしますので下記の見積書をご利用下さい。)

付属品(部品セット ALFR、ALFLに付属)
●十字穴付皿木ねじ2.7×16
●十字穴付なべ木ねじ2.7×13

別売品
●部品セット ALFR、ALFL
●部品単品(⑤〜⑦)
●オールロック用剣先ピン ALS-KP
●連動バー ALFBAR1000型

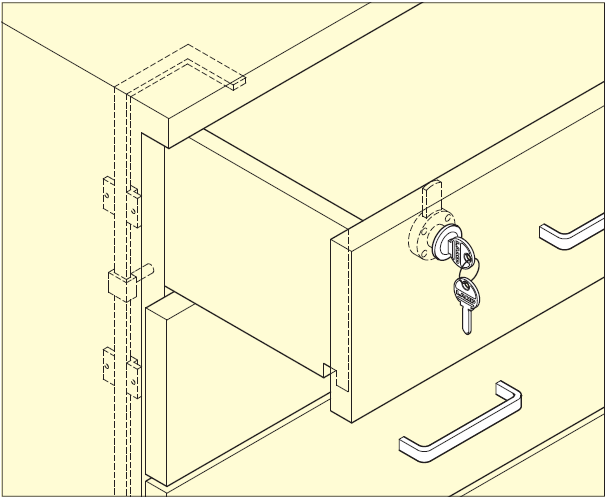

使用例

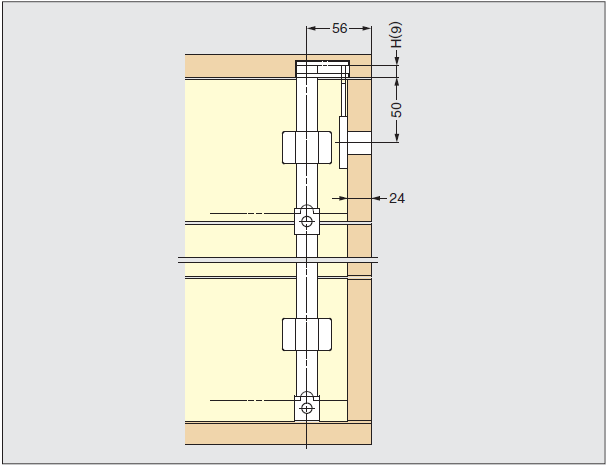

取付仕様図

上の取付仕様図においては、連動バーとシリンダー錠のデッドボルトとのすき間を約5mmとっているため、連動バーの上下のストロークHは約9mmになります。

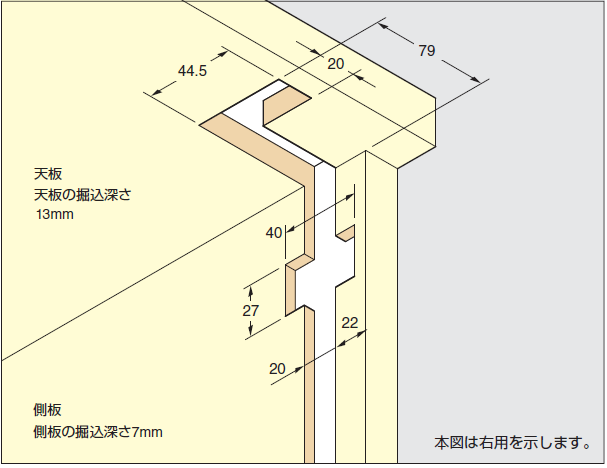

取付加工図(例)

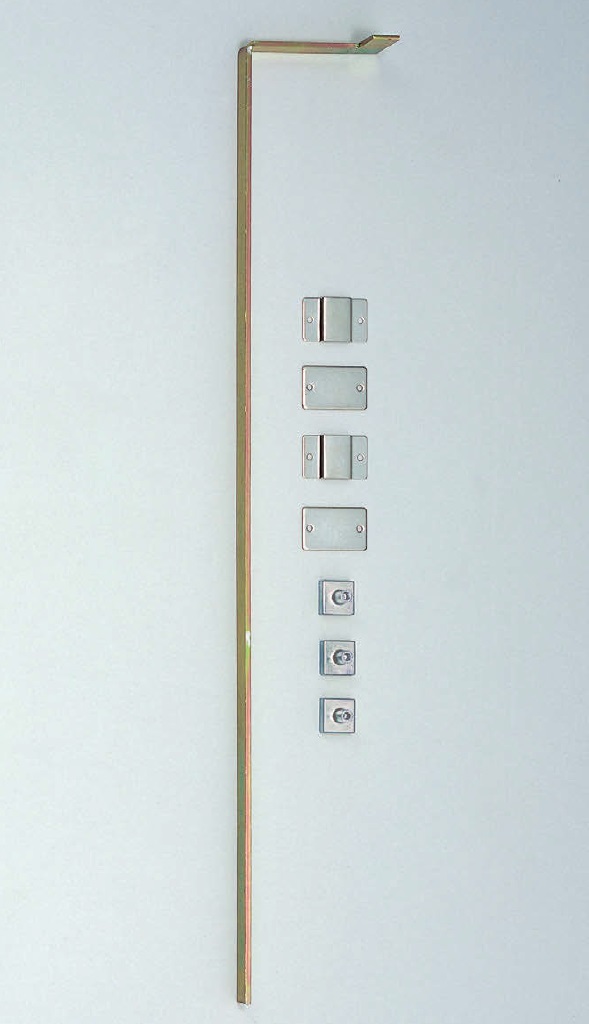

部品セット ALFL(別売品)

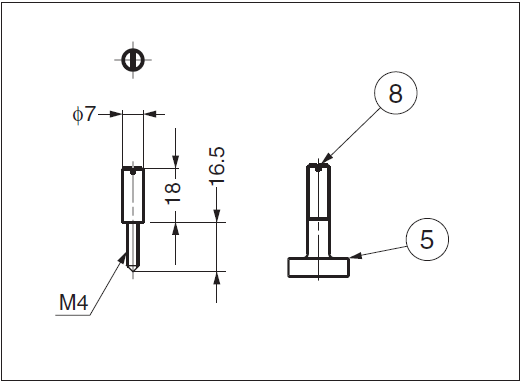

スライドレールを使用すると、⑤ロックピン(別売品)の長さが足りなくなります。
⑤ロックピンの先端に⑧剣先ピン(別売品)を差し込んで使用してください。

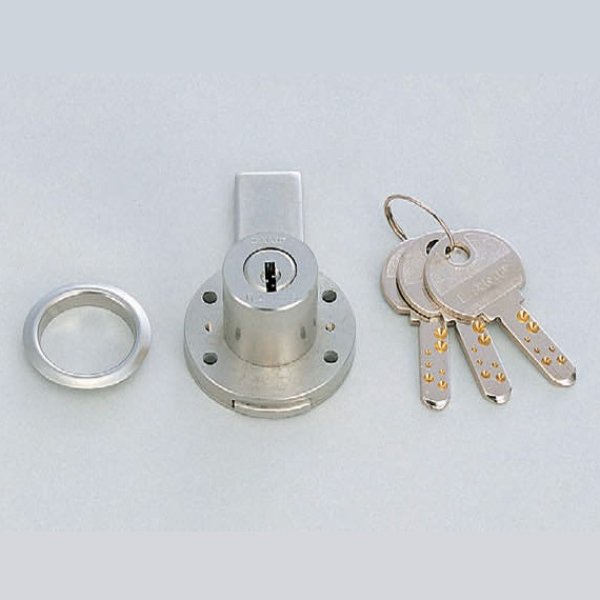

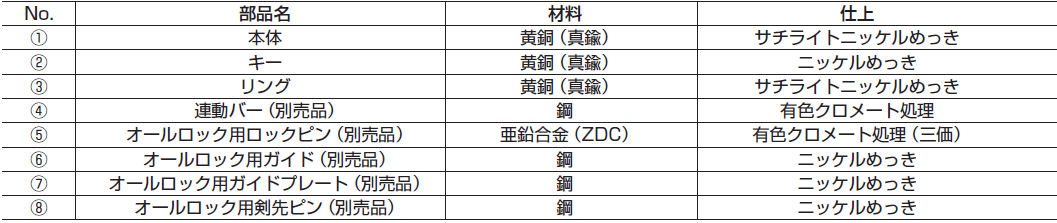

シリンダー錠(①〜③)



部品セット(④〜⑦)(別売品)



オールロック用剣先ピン(⑧)(別売品)

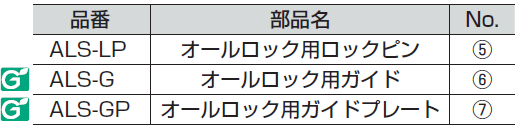

部品単品(⑤〜⑦)(別売品)


連動バー(④のL=1000タイプ)(別売品)


環境対応マーク,このマークの製品はRoHS指令に対応しています
